Шарнірні віброопори: коли потрібні і як вибрати

Що таке шарнірна віброопора і чим вона відрізняється від жорсткої

Будь-яка верстатна віброопора (у пошуку її часто називають «віброопора для станка») - це гумометалевий вузол: металевий корпус, гумова подушка, яка гасить коливання, і шпилька, на яку через отвір у лапі ставлять верстат і гайками виставляють його за рівнем. Загальний вибір типу і розміру ми розібрали в статті як вибрати віброопори для верстатів, а тут - лише одне питання: жорстка шпилька чи шарнірна.

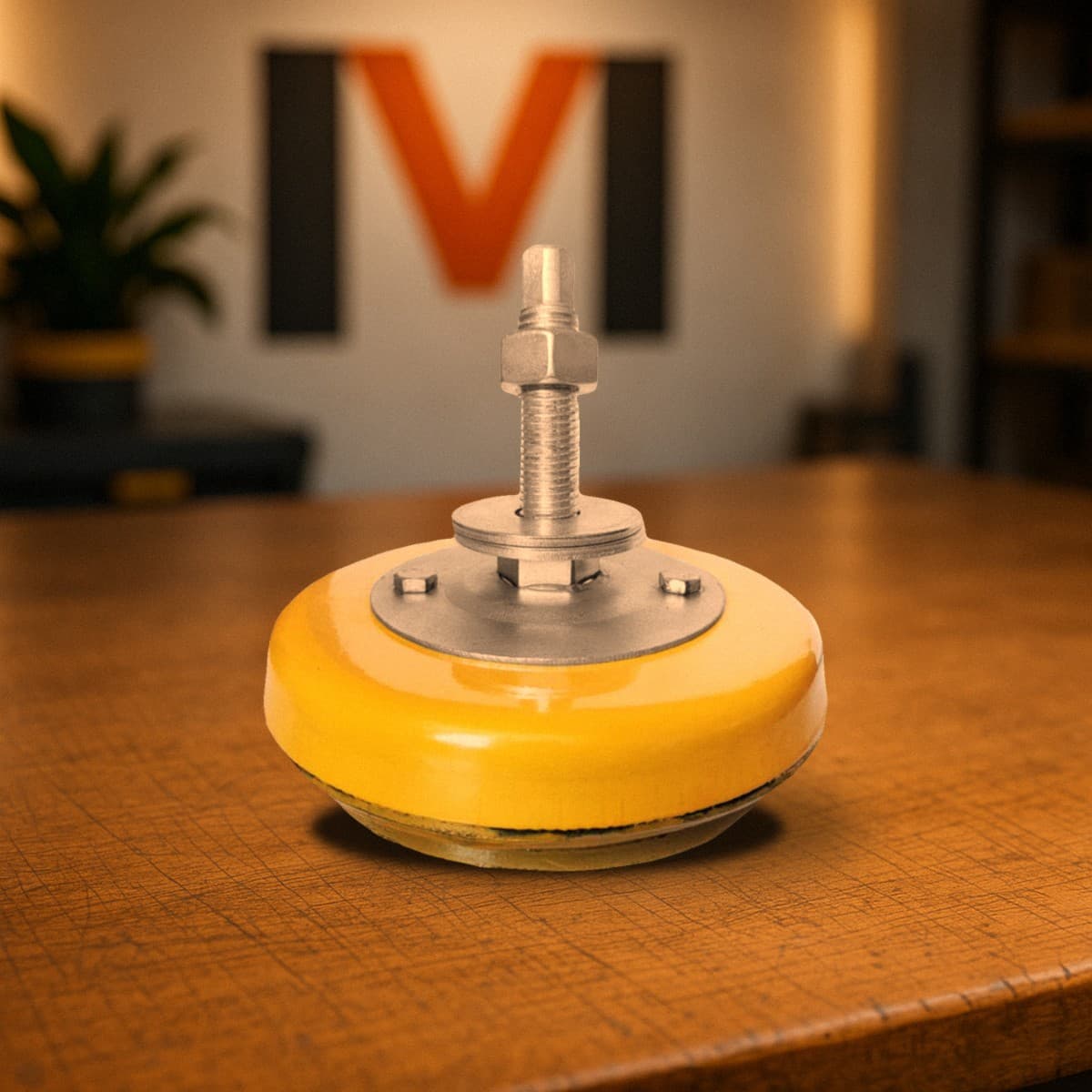

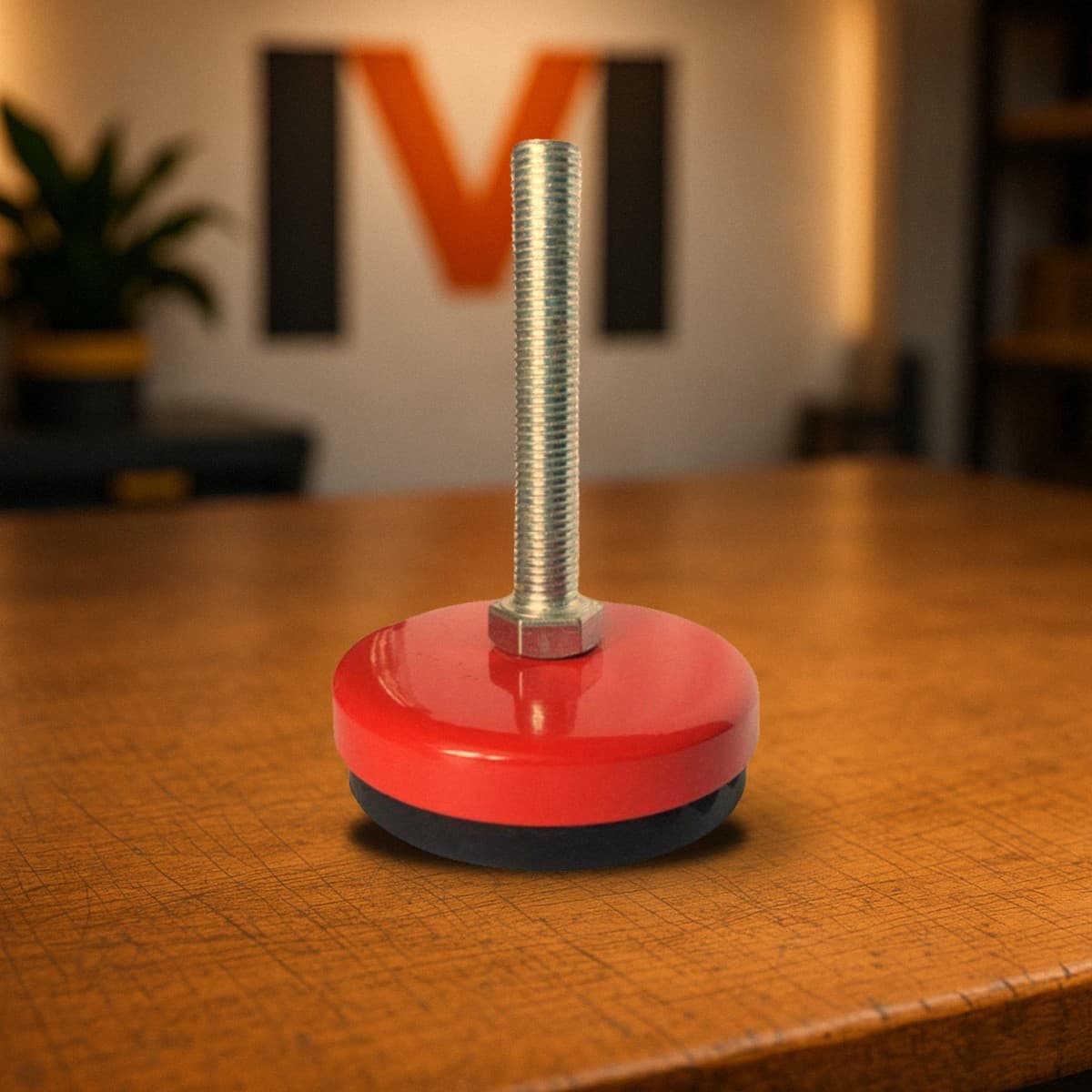

У жорсткої опори (наприклад, віброопора ОВ М12 або ОВ-31М) шпилька закріплена в корпусі нерухомо і завжди перпендикулярна подушці. Якщо лапа верстата стоїть під кутом до підлоги, то або подушка торкається підлоги краєм, або гайка впирається в лапу однією кромкою і гне шпильку.

У шарнірної опори шпилька з'єднана з корпусом через шарнір, тому кут між шпилькою і подушкою може змінюватися. Подушка лежить на підлозі рівно, а шпилька повертається під нахил лапи. Віброізоляція при цьому та сама: гума працює на стиск, і навантаження розподілене по всій площі подушки.

Чому це важливо. Гумова подушка працює так, як розраховано, лише коли тисне на підлогу всією площею. Якщо вона спирається на край, гума локально перевантажена, опора гірше гасить вібрацію, а верстат може поступово «повзти» і збивати рівень.

Коли потрібна шарнірна віброопора

Шарнірну опору беруть не «про всяк випадок», а коли є конкретна причина: опорна площина лапи і підлога не паралельні. Типові ситуації:

Простий спосіб перевірити: покладіть під лапу лінійку або рівень і заміряйте щупом клинову щілину. Щілина 1 мм на довжині 100 мм - це кут близько 0,6 градуса; ухил підлоги 1 мм на метр - лише близько 0,06 градуса. Тобто на практиці кут частіше дає сама станина, ніж підлога.

• Підлога з ухилом: стоки в цеху, старе бетонне покриття, що просіло, стик плит.
• Зварна рама або гнута стійка: після зварювання опорні площадки рідко лежать в одній площині і паралельно підлозі.
• Литі лапи без обробленої опорної площини, з ливарними ухилами.
• Легке і середнє обладнання, яке часто переставляють: свердлильні верстати, заточувальні, невеликі токарні, деревообробні верстати, насоси, компресори, вентилятори.
• Обладнання, яке ставлять на віброопори без анкерів, і не хочеться підкладати клини під кожну лапу.

Порівняння: шарнірні ІВ М12 і ОВ-30ш проти жорстких ОВ М12 і ОВ-31М

Нижче - чотири опори з нашого асортименту з даними з їхніх технічних описів. Дві шарнірні - віброопора ІВ М12 і гумометалеві шарнірні опори типу ОВ-30ш за ТУ2-024-5997-87 - розраховані на той самий діапазон навантаження, що й жорстка ОВ М12.

Головна відмінність між трьома опорами класу М12 - не навантаження, а спосіб кріплення шпильки і діаметр подушки. Важкий клас - тільки жорстка ОВ-31М: шарнірних опор на навантаження понад 250 кг на опору в нашому асортименті немає.

Як вибрати шарнірну віброопору: чотири кроки

Порядок вибору такий самий, як для будь-яких віброопор, плюс одна перевірка на кут. Як порахувати навантаження з урахуванням нерівномірного розподілу маси, детально пояснено в статті скільки віброопор потрібно під верстат.

Приклад (умовний): свердлильний верстат масою 300 кг на чотирьох лапах дає близько 75 кг на опору - це всередині діапазону 40-250 кг, ІВ М12 підходить. Фрезерний верстат 1 400 кг на чотирьох лапах - вже близько 350 кг на опору, більше за 250 кг, тому тут потрібна жорстка віброопора ОВ-31М, а кут лапи компенсують підкладною пластиною або обробкою площадки. Легка машина 120 кг на чотирьох лапах дає 30 кг на опору - нижче мінімуму 40 кг, гума майже не стискається і віброізоляція не працює так, як розраховано.

• Маса і кількість точок опори. Масу беріть з паспорта верстата разом з оснащенням і найважчою заготовкою, поділіть на кількість опор і врахуйте, що важка бабка або двигун навантажують свою сторону більше.
• Діапазон навантаження. Навантаження на кожну опору має бути всередині робочого діапазону - не тільки нижче максимуму, а й вище мінімуму. Для ІВ М12 і ОВ-30ш це 40-250 кг.
• Шпилька і отвір у лапі. Опори класу М12 мають шпильку М12; перевірте, що отвір у лапі під неї підходить, а товщина лапи дозволяє накрутити гайки.
• Кут між лапою і підлогою. Якщо клинова щілина помітна (див. перевірку вище) - беріть шарнірну опору. Допустимий кут повороту шарніра в описах наших опор не вказаний, тому при великому перекосі спершу усуньте причину, а для нестандартних випадків надішліть фото лап через форму запиту.

Яку віброопору вибрати під задачу

Таблиця нижче - короткий підсумок. Усі чотири опори є в розділі комплектуючі для верстатів; навантаження на опору завжди перевіряйте розрахунком під свій верстат.

Типові помилки при виборі шарнірних віброопор

Більшість проблем з шарнірними опорами виникає не через саму опору, а через очікування від неї того, чого вона не робить. Якщо сумніваєтеся, чи вистачить опор узагалі, прочитайте, коли віброопор достатньо, а коли потрібен фундамент.

• Плутати кут і висоту. Шарнір компенсує нахил, а не різницю висот між кутами верстата. Різницю висот вибирають регулюванням шпильки (де воно є) або вирівнюванням підлоги.
• Вийти за діапазон навантаження. Шарнірні опори М12 розраховані на 40-250 кг; і перевантаження, і недовантаження погіршують роботу.
• Змішувати типи опор під одним верстатом. У різних моделей різна подушка і жорсткість, тому вони просідають по-різному і рівень «пливе».
• Брати меблеві або конвеєрні регульовані ніжки з шарніром замість віброопор. Пластикова ніжка з шарніром вирівнює, але не віброізолює: у неї немає гумової подушки, розрахованої на робоче навантаження.
• Ставити шарнірні опори на рухливе або зруйноване покриття. Опора не замінює несучу підлогу.
• Не перевіряти рівень після обкатки. Гума за перші дні роботи трохи осідає, тому рівень і затягування гайок перевіряють повторно.

Монтаж і перевірка після встановлення

Шарнірні опори монтують так само, як жорсткі: розставляють під лапи, опускають верстат, виставляють рівень гайками на шпильках і контрять. Відмінність одна - перед затягуванням переконайтеся, що подушка лежить на підлозі всією площею, а шарнір повернувся під нахил лапи, а не впирається в край. Покроковий порядок дивіться в статті як встановити верстат на віброопори.

Конкретні вимоги до встановлення і вивірки беріть з посібника з експлуатації вашого обладнання: деякі виробники не рекомендують ставити свої верстати на віброопори. МЕЛИТА відвантажує опори з рахунком з ПДВ, доставка по Україні або самовивіз у Дніпрі. Для важкого обладнання на ОВ-31М, яке зсувається під час роботи, є фіксатор віброопори ОВ-31М. Також допоможемо підібрати тип і кількість за моделлю чи фото верстата.
