Віброопори чи фундамент: як встановити верстат
Більшість верстатів середнього розміру з жорсткою станиною (токарні, фрезерні, свердлильні, шліфувальні, кривошипні преси) можна встановити без фундаменту - на віброопори, якщо виробник цього не забороняє, а підлога витримує навантаження. Анкерне кріплення до підлоги потрібне, коли верстат має бути нерухомим або паспорт прямо вимагає фундаментних болтів. Окремий фундамент роблять для важкого обладнання, верстатів із довгою станиною, прецизійних машин і обладнання з ударним навантаженням - за кресленням із паспорта.
Три способи встановити верстат: віброопори, анкери, фундамент
Перше, що треба відкрити перед вибором, - паспорт або настанову з експлуатації верстата. Там є розділ про встановлення: установче креслення, вимоги до основи, спосіб кріплення і методика вивірки за рівнем. Якщо там написано «фундамент за кресленням» - питання закрите, і далі ця стаття лише пояснює чому.
Якщо в паспорті є варіант без фундаменту або вимоги не задані (часто буває з б/в станками без документів), вибирають один із трьох способів. Вони відрізняються тим, як верстат пов'язаний з підлогою: пружно, жорстко до підлоги чи жорстко до окремого масиву бетону.
Нижче - коротке порівняння. Усі наші опори зібрані в розділі комплектуючі до верстатів. Цифри по нашим віброопорам узяті з їх характеристик, вартість бетонних робіт тут не наводимо: вона залежить від проєкту і регіону.
| Спосіб | Як працює | Що дає | Обмеження |
|---|---|---|---|
| Віброопори | Гумометалева опора між станиною і підлогою, висота регулюється шпилькою | Без бетонних робіт, вивірка за рівнем, зниження передачі вібрації, верстат можна переставити | Лише для обладнання, яке виробник дозволяє ставити на опори; кожна опора має працювати в межах свого навантаження |
| Анкерні болти в підлогу | Станина кріпиться болтами до наявної бетонної підлоги через вивіряльні клини або гвинти | Верстат не зсувається і не перекидається, недорого | Вібрація передається в підлогу і сусіднім верстатам; точність залежить від стану плити |
| Окремий фундамент | Бетонний блок під верстат, відокремлений від підлоги цеху, з фундаментними болтами | Додає жорсткості довгим станинам, гасить удари, ізолює від цеху | Проєкт, бетонування, час на набір міцності; переставити верстат практично неможливо |
Коли віброопор достатньо: верстат без фундаменту
Віброопори серії ОВ за своїм призначенням розраховані на верстати середнього розміру нормальної і високої точності з жорсткими станинами. Для таких машин станина сама тримає геометрію, а фундамент не потрібен як додатковий елемент жорсткості. Тому їх ставлять на опори прямо на підлогу цеху і вивіряють за рівнем регулювальною шпилькою.
Найчастіші випадки, коли опори - розумний вибір:
- токарні, фрезерні, свердлильні і шліфувальні верстати середнього розміру, коли паспорт допускає безфундаментне встановлення;
- кривошипні преси, насоси, компресори, вентилятори - якщо виробник не забороняє встановлення на опори;
- цех, де розстановку обладнання часто змінюють: верстат на опорах переставляють без демонтажу анкерів і без нового бетону;
- орендоване приміщення, де не можна різати підлогу під фундамент;
- потрібно зменшити передачу вібрації між сусідніми верстатами - про механізм докладно в статті віброізоляція обладнання.
Коли потрібен фундамент або анкерне кріплення
Фундамент - це не лише «щоб стояв». Для частини обладнання бетонний масив є частиною силової схеми: станина розрахована на те, що її жорстко прикріплять до основи, і без цього вона прогинається або втрачає геометрію. Таке встановлення завжди описане в паспорті установчим кресленням з розмірами фундаменту і розташуванням болтів.
Ознаки, що опор не вистачить і треба дивитися вимоги паспорта до фундаменту чи анкерування:
- довга станина (довгі токарні, поздовжньо-стругальні, довгі шліфувальні верстати) - основа додає станині жорсткості;
- велика маса верстата, коли навантаження на точку опори виходить за межі робочого діапазону опор;
- ударне навантаження - молоти та інше обладнання, яке працює ударом: паспорт задає окремий фундамент;
- прецизійні верстати, для яких виробник задає окремий фундамент або спеціальну віброізоляцію;
- високий центр мас або винесені маси, коли паспорт вимагає кріплення від перекидання, а також встановлення, де верстат не можна зсувати навіть на міліметри.
Вимоги до підлоги: що перевірити перед встановленням
Віброопора не замінює підлогу, а лише передає на неї навантаження. Під кожною опорою зосереджується вага частини верстата з заготовкою, тому плита має витримувати таке точкове навантаження без продавлювання і тріщин. Конкретну товщину плити і клас бетону ми не називаємо навмисно: вони залежать від маси верстата, кількості опор і стану основи, а вимоги, якщо вони є, дає паспорт верстата або проєкт будівлі.
Що можна перевірити самому: підлога бетонна і суцільна, без порожнин, щілин і просідань у місці встановлення; немає дерев'яного або плаваючого покриття під опорами; перепад висоти під опорами вкладається в хід регулювання (у ОВ-31М - 12 мм); поруч немає деформаційного шва, який пройде між опорами. Масу верстата з найважчою заготовкою зручно оцінити через калькулятор маси металу.
Якщо стан підлоги сумнівний, або верстат важкий і довгий, - краще показати паспорт і план цеху інженеру-будівельнику до того, як завозити обладнання. Порядок встановлення на опори описаний у статті як встановити верстат на віброопори.
Таблиця рішень: віброопори, анкери чи фундамент
Таблиця - орієнтир, а не заміна паспорта. Якщо паспорт і таблиця розходяться, правий паспорт.
| Ситуація | Розумний варіант | Що перевірити |
|---|---|---|
| Токарний або фрезерний середнього розміру, жорстка станина | Віброопори | Дозвіл у паспорті, навантаження на кожну опору |
| Свердлильний на колоні, легкий фрезерний, заточувальний | Віброопори для малих навантажень | Чи навантаження на опору не менше її мінімуму |
| Кривошипний прес | Віброопори або фундамент - за паспортом | Чи виробник допускає опори; фіксатор проти зсуву |
| Довгий токарний, поздовжньо-стругальний, довгий шліфувальний | Фундамент за кресленням | Установче креслення в паспорті |
| Молот, обладнання з ударною дією | Окремий фундамент | Проєкт фундаменту за паспортом |
| Прецизійний верстат | Як задає виробник: фундамент або спеціальна віброізоляція | Вимоги до основи і до вібрацій від сусідів |
| Верстат, який потрібно часто переставляти | Віброопори | Стан підлоги в усіх місцях встановлення |
| Б/в верстат без паспорта | Знайти паспорт або аналог моделі; до того - без поспіху з бетоном | Тип станини, маса, довжина, наявність отворів під фундаментні болти |
Які віброопори підійдуть: наші моделі
Опору вибирають так, щоб навантаження на кожну потрапляло в її робочий діапазон - не тільки не більше максимуму, а й не менше мінімуму: недовантажена опора працює як жорстка підкладка. Для верстатів середнього розміру це зазвичай віброопора ОВ-31М, для легкого обладнання - віброопора ОВ М12 або шарнірні опори для нерівної основи. Розрахунок кількості - у статті скільки віброопор потрібно.
Приклад (умовний): верстат масою 3 000 кг на шести ОВ-31М - у середньому 500 кг на опору, всередині діапазону 250-4 500 кг. Але вага по станині розподілена нерівномірно (важка передня бабка), тому рахувати треба навантаження на кожну точку, з запасом за паспортом верстата. Загальну логіку вибору дивіться в посібнику з вибору віброопор для верстатів.
| Модель | Навантаження на опору | Шпилька | Особливість | Ціна |
|---|---|---|---|---|
| ОВ-31М | 250-4 500 кг | М16 | Подушка 140 мм, регулювання висоти 12 мм | від ~1 085 грн без ПДВ |
| ОВ М12 | 40-250 кг | М12 | Подушка 80 мм, без регулювання висоти | від ~684 грн без ПДВ |
| ІВ М12 | 40-250 кг | М12 | Шарнірна шпилька | від ~620 грн без ПДВ |
| Шарнірна гумометалева (типу ОВ-30ш) | 40-250 кг | М12 | Для нерівних і похилих основ | від ~620 грн без ПДВ |

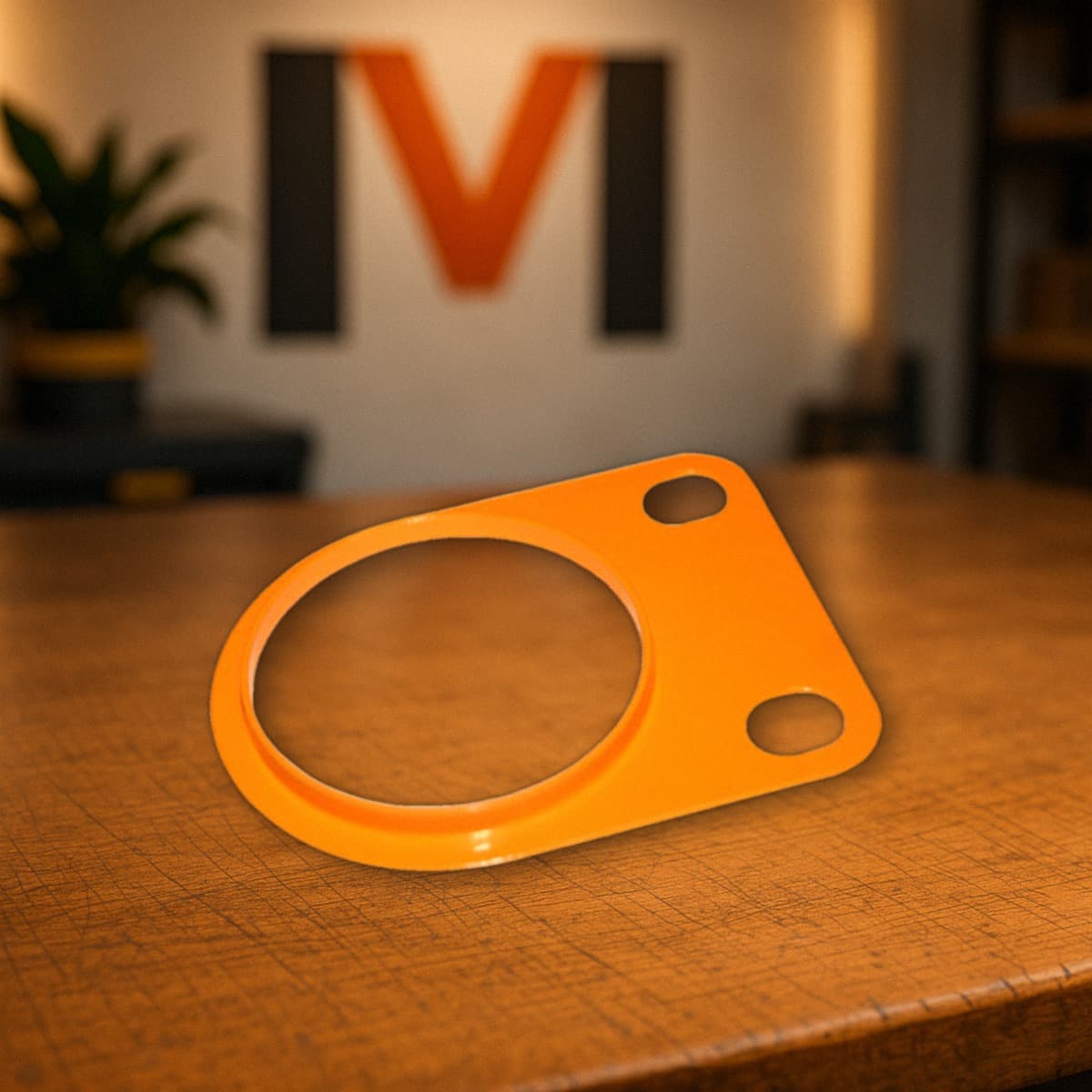

| Фіксатор ОВ-31М | - | - | Утримує опору від зсуву під час роботи | від ~345 грн без ПДВ |
Типові помилки при виборі між опорами і фундаментом
Більшість проблем виникає не через сам спосіб, а через те, що його вибрали без паспорта і без розрахунку навантаження.
- ставити на опори обладнання, для якого паспорт задає фундамент, - особливо довгі станини і ударні машини;
- брати опори «з запасом по максимуму» для легкого верстата: при навантаженні нижче мінімуму віброізоляції немає;
- жорстко прикручувати верстат анкерами і одночасно ставити на віброопори - анкер замикає пружну опору, і вона перестає ізолювати;
- не вивіряти верстат за рівнем після обкатки, коли гума опор осіла під навантаженням;
- ставити опори на тріснуту плиту, дерев'яну підлогу або через деформаційний шов;
- заливати фундамент під б/в верстат «на око», не знайшовши установче креслення моделі - про перевірку б/в обладнання є окрема стаття верстат б/в чи новий.
Часті запитання
Чи можна поставити токарний верстат без фундаменту?
Так, токарні верстати середнього розміру з жорсткою станиною часто ставлять на віброопори прямо на підлогу, якщо паспорт це допускає. Для довгих і важких токарних верстатів паспорт зазвичай задає фундамент за кресленням.
Що краще для верстата: анкерні болти чи віброопори?
Анкери жорстко фіксують верстат, але передають вібрацію в підлогу. Віброопори знижують передачу вібрації і дають змогу вивірити рівень та переставити верстат; від зсуву ОВ-31М утримує фіксатор.
Яка підлога потрібна під верстат на віброопорах?
Суцільна бетонна плита без тріщин, порожнин і швів у місці встановлення, яка витримує навантаження під кожною опорою. Конкретні вимоги до основи дивіться в паспорті верстата або уточнюйте в проєкті будівлі.
Чи можна ставити кривошипний прес на віброопори?
Кривошипні преси входять до обладнання, яке встановлюють на опори ОВ-31М, якщо виробник преса цього не забороняє. Перевірте вимоги до встановлення в паспорті преса і використовуйте фіксатори проти зсуву.
Як дізнатися, чи потрібен моєму верстату фундамент?
Відкрийте розділ про встановлення в паспорті: там є установче креслення і спосіб кріплення. Якщо паспорта немає, надішліть модель і фото через форму запиту комерційної пропозиції - допоможемо підібрати опори або підкажемо, що варто з'ясувати.
