Вкладиші фрикційні для муфт і гальм ковальсько-пресового обладнання
Фрикційні вкладиші, або вкладки, – змінні фрикційні елементи муфт і гальм ковальсько-пресового обладнання. Тут вкладки за кодами креслень 4ЕК, УД, К274А, К3047, 755хх, для муфт і гальм PKZ, PKZZ і ScPK, для ГКМ В1132А, а також сектори ФА-124 і ФА-127. У частині назв є розміри, наприклад 8БС-045-004 (400х140х38) або 13 FK-2A (140х60х30). Вкладиші фрикційні міняють комплектом.
42 товари · від 114 ₴
Усі: Запчастини для пресівЗапчастини та комплектуючі до верстатів21Муфти-гальма9Вкладиші фрикційні42Накладки гальмівні секторні42
Статті по темі
Калькулятори
Як підібрати фрикційний вкладиш
Код креслення
Найнадійніше підбирати вкладиш за кодом креслення, який вказаний у кресленні вузла або в каталозі запчастин до преса: 4ЕК-127, УД-1830А, К274А-21М-801. Зверніть увагу на суфікси: УД1303, УД1303-01 і УД1303-02 – різні деталі, так само як К274А-21М-801 і К274А-21М-801-1. Відрізняються вони розміром, радіусом або розташуванням отворів кріплення.
Якщо коду немає

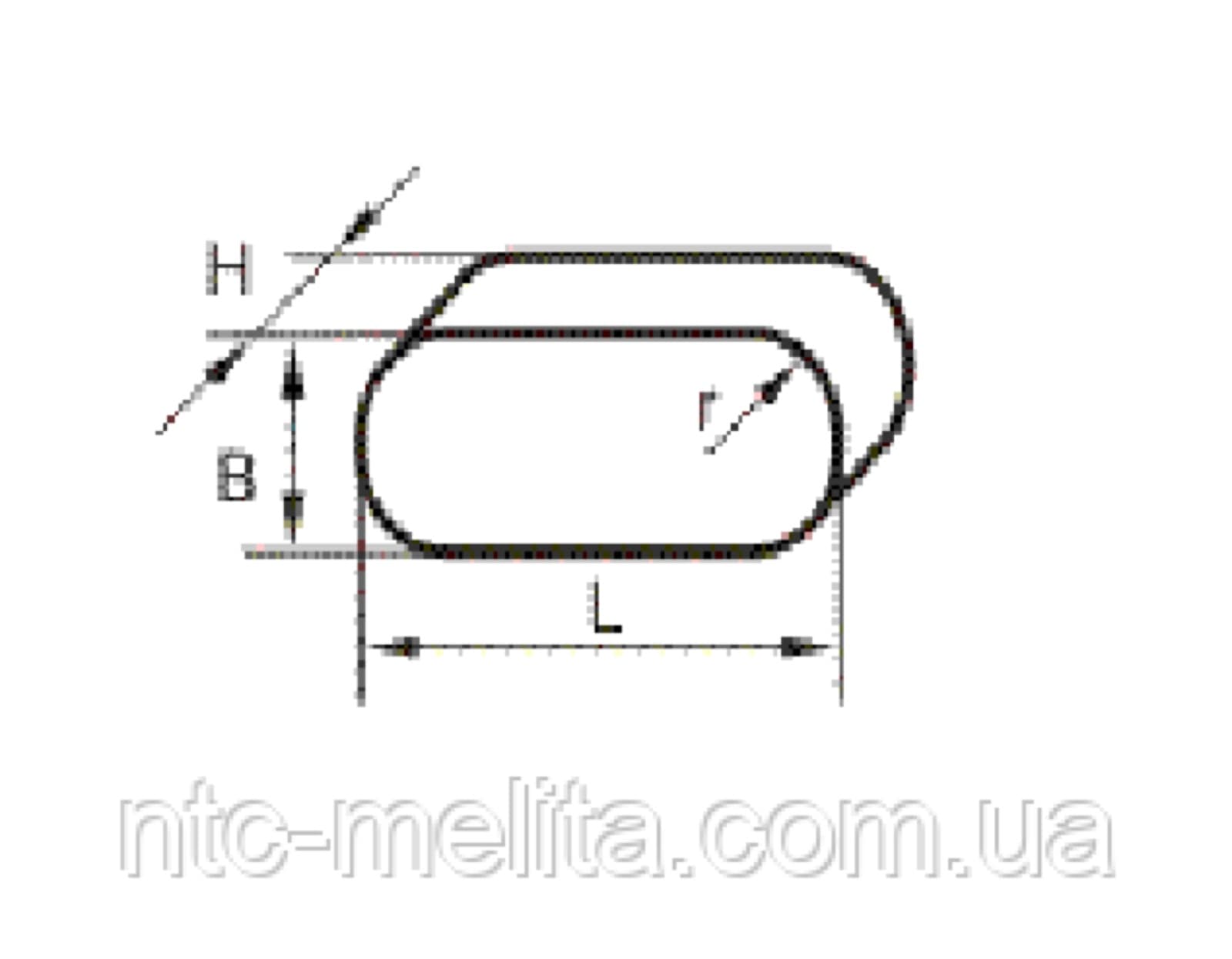

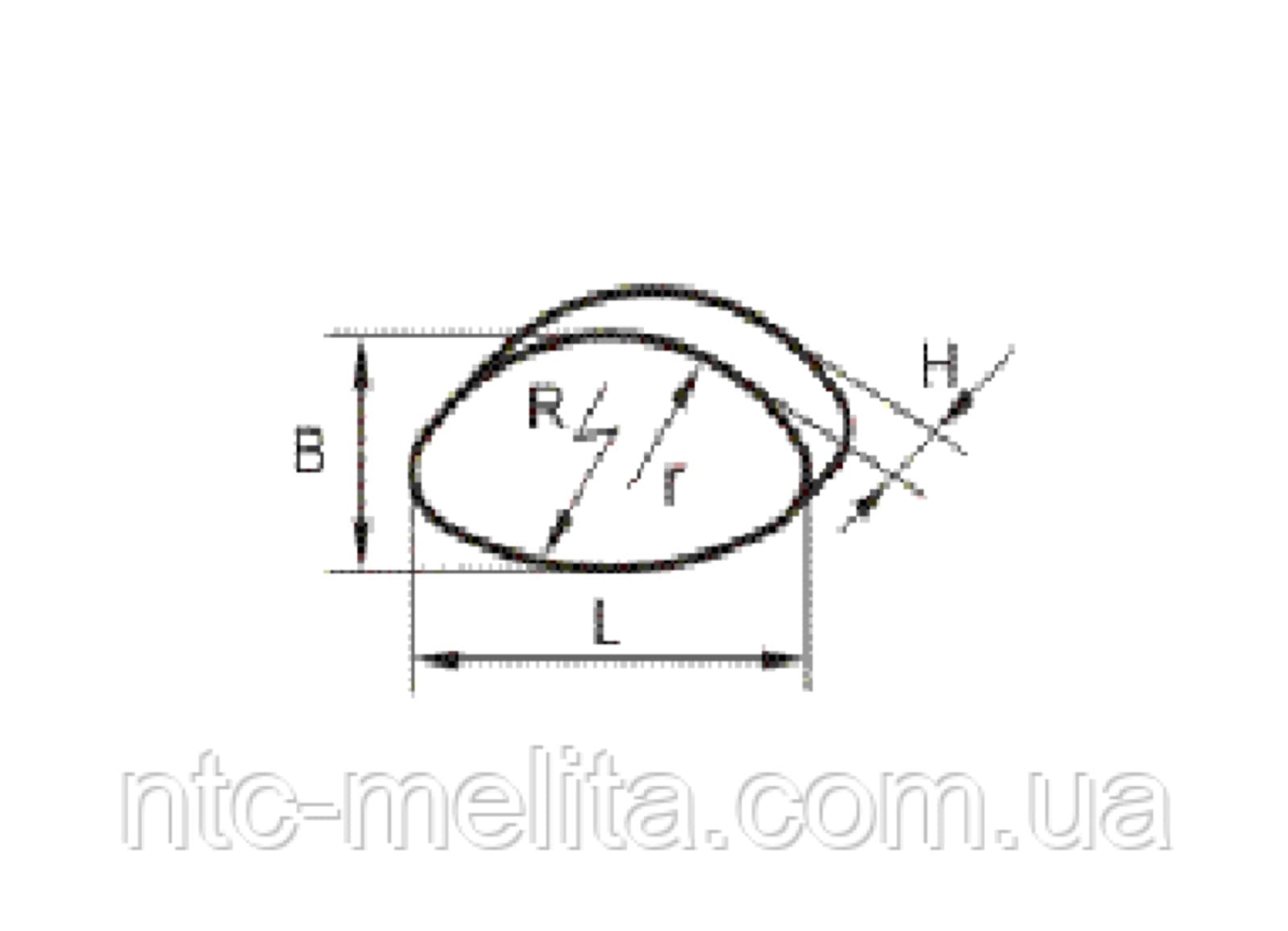

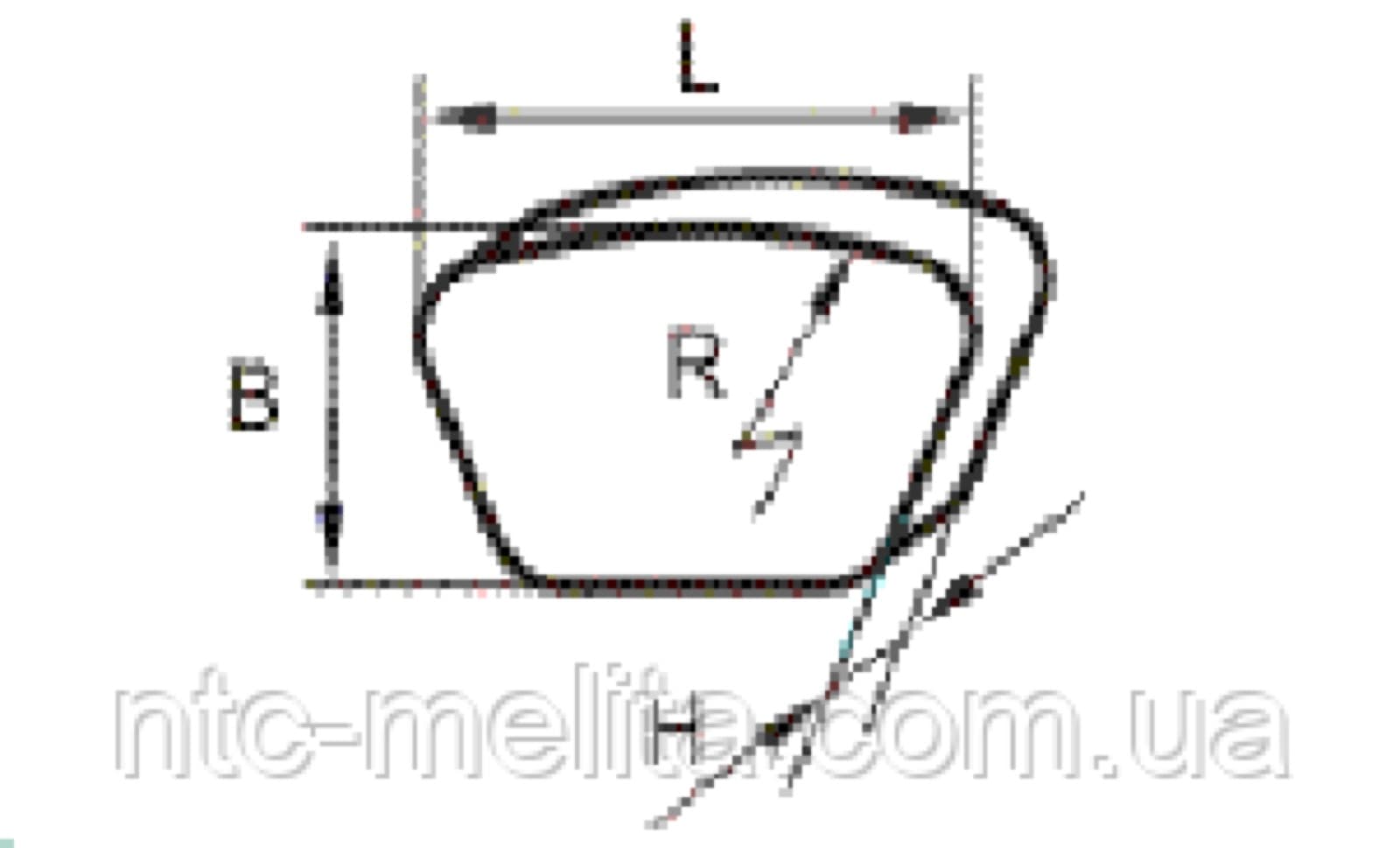

Зніміть розміри зі старого вкладиша: довжину, ширину, товщину H і радіус дуги r, якщо вкладиш вигнутий під диск. Товщину міряйте в найменш зношеному місці або беріть з креслення, бо робоча поверхня вже стерта. Позначте положення і діаметр отворів кріплення, якщо вони є. З цими даними і фото ми допоможемо знайти відповідну позицію або аналог.
Муфта і гальмо – різні деталі
Для одного вузла вкладки муфти і гальма часто відрізняються: у переліку є окремі ScPK-800 для муфти і для гальма, PKZ500/1000 для гальма. Вони можуть мати різну форму, розмір і фрикційні властивості, тому їх не можна взаємно замінювати. Замовляючи, уточніть, для якої частини вузла потрібна деталь. Якщо старі вкладки вже зняті, допоможуть розміри і фото з обох боків.
Знос і заміна
Вкладиші міняють комплектом на всьому вузлі, щоб вони прилягали рівномірно і навантаження розподілялося по всіх елементах. Ознаки зносу: пробуксовування муфти, збільшений вибіг при гальмуванні, перегрів, тріщини і масляні плями на робочій поверхні. Після заміни відрегулюйте зазор і дайте вкладишам притертися на холостих ходах. Перед встановленням очистіть диски від масла, а поверхню тертя перевірте на задири.
Часті запитання
Ціни вказані з ПДВ?
Поруч із кожною ціною вказано дві суми: з ПДВ 20% (крупно) і без ПДВ. Рахунок-фактуру і видаткову накладну надаємо для юросіб і ФОП.
Чи виготовляєте нестандартні вкладиші?
Так, за кресленням або зразком – надішліть розміри через форму «Запит КП».
