Гальмівні накладки секторні для муфт-гальм пресів

Секторні гальмівні накладки для муфт і гальм кривошипних пресів: під муфти УВ3132, УВ3135, УВ3138, УВ3141, УВ3144, УВ3146, за кодами УД, К, КВ, 43Т і просто за розміром. У назві кожної накладки вказано зовнішній і внутрішній діаметр, товщину та кут сектора, наприклад 295х255х4х60. Діаметри від 260 до 2610 мм, товщина 4-10 мм. Такі фрикційні накладки міняють комплектом на весь диск.

42 товари · від 34,20 ₴
Усі: Запчастини для пресівЗапчастини та комплектуючі до верстатів21Муфти-гальма9Вкладиші фрикційні42Накладки гальмівні секторні42
Показано 42 з 42
ПопулярніДешевшіДорожчіЗа назвою

Статті по темі

Гальмівні накладки для преса: як підібрати за моделлю або розмірами →

Калькулятори

Знос накладок муфти-гальма →Зусилля гибу і пробивки →

Як підібрати секторну накладку

Як читати розмір

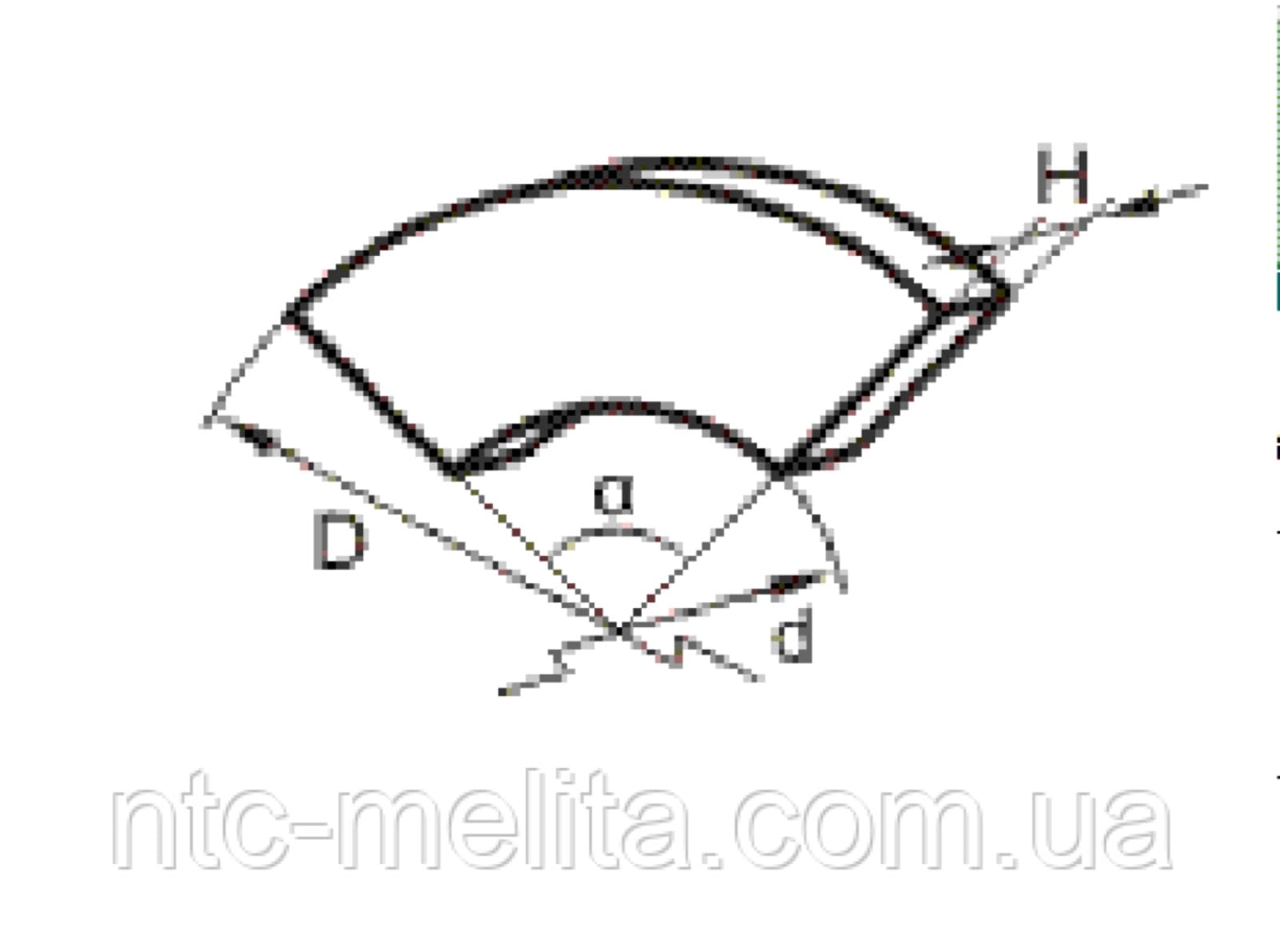

Запис 295х255х4х60 означає: зовнішній діаметр кільця 295 мм, внутрішній 255 мм, товщина 4 мм, кут сектора 60°. За кутом легко порахувати кількість накладок на одне кільце: 360 поділити на кут. Сектори по 60° йдуть комплектом з 6 штук, по 90° – з 4, по 120° – з 3, по 45° – з 8, по 30° – з 12. На двосторонній диск потрібні два такі комплекти.

Підбір за кодом муфти

Більшість накладок мають код креслення муфти, наприклад УВ3135-00-009/801. Але навіть для однієї муфти бувають різні виконання: до УВ3135 є накладки 295х255х4х60, 295х255х4х90 і 295х225х5х90. Тому, крім коду, звіряйте всі чотири розміри зі старою накладкою або з кресленням. Якщо коду немає, підберіть накладку за розміром – асортимент охоплює діаметри від 260 до 2610 мм.

Коли міняти

Накладку міняють, коли товщина зменшилася до голівок заклепок або до межі, вказаної в паспорті муфти. Інші ознаки: глянцева запечена поверхня, тріщини і відколи, масляні плями, через які муфта пробуксовує. Нерівномірний знос по колу говорить про биття або перекіс диска – його варто перевірити до встановлення нових накладок, інакше вони зносяться так само швидко.

Заміна і притирання

Міняйте весь комплект на диску, а не окремі сектори: різна товщина дає нерівне прилягання і перегрів. Перед встановленням очистіть диск від масла і продуктів зносу, затягніть кріплення рівномірно. Після складання відрегулюйте зазор муфти і гальма та зробіть кілька десятків холостих ходів, щоб накладки притерлися, а потім перевірте кут вибігу вала.

Часті запитання

Як прочитати розмір накладки?

Запис на кшталт 295х255х4х60 означає: зовнішній діаметр 295 мм, внутрішній 255 мм, товщина 4 мм, кут сектора 60°.

Ціни вказані з ПДВ?

Поруч із кожною ціною вказано дві суми: з ПДВ 20% (крупно) і без ПДВ. Рахунок-фактуру і видаткову накладну надаємо для юросіб і ФОП.
