● На складіНакладка гальмівна секторна 25-808-01 (548х348х6х120)
діаметр548 мм
324 ₴з ПДВ · 270 ₴ без ПДВ
Знос накладок муфти-гальма
Вкажіть товщину нової накладки, поточну, мінімальну за паспортом і знос за місяць - калькулятор покаже залишок ресурсу у відсотках і скільки місяців до заміни.
3,7 міс. до заміни
У нормі- Залишок ресурсу
- 31 %
- Нова накладка
- 6,0 мм
Не впевнені в цифрах? Інженер перевірить розрахунок і підбере обладнання з наявності або під замовлення.
Підходить з каталогу
Підбір накладок за моделлю преса →Як рахується
Товщину накладки міряють штангенциркулем у трьох місцях по колу і беруть найменше значення - накладки зношуються нерівномірно, а гальмо відмовляє по найтоншому місцю. Заміри робіть на зупиненому і знеструмленому пресі.
Залишок у місяцях = (поточна товщина - мінімальна за паспортом преса) / знос за місяць. Залишковий ресурс, % = (поточна - мінімальна) / (нова - мінімальна) × 100.
Приклад з умовними числами: нова накладка 10 мм, мінімальна 6 мм, зараз 7,5 мм, знос 0,5 мм на місяць. Залишок - 3 місяці, ресурс - 37,5%. Знос за місяць визначте за двома замірами з інтервалом у місяць-два при звичайному завантаженні преса.
Як читати маркування накладки

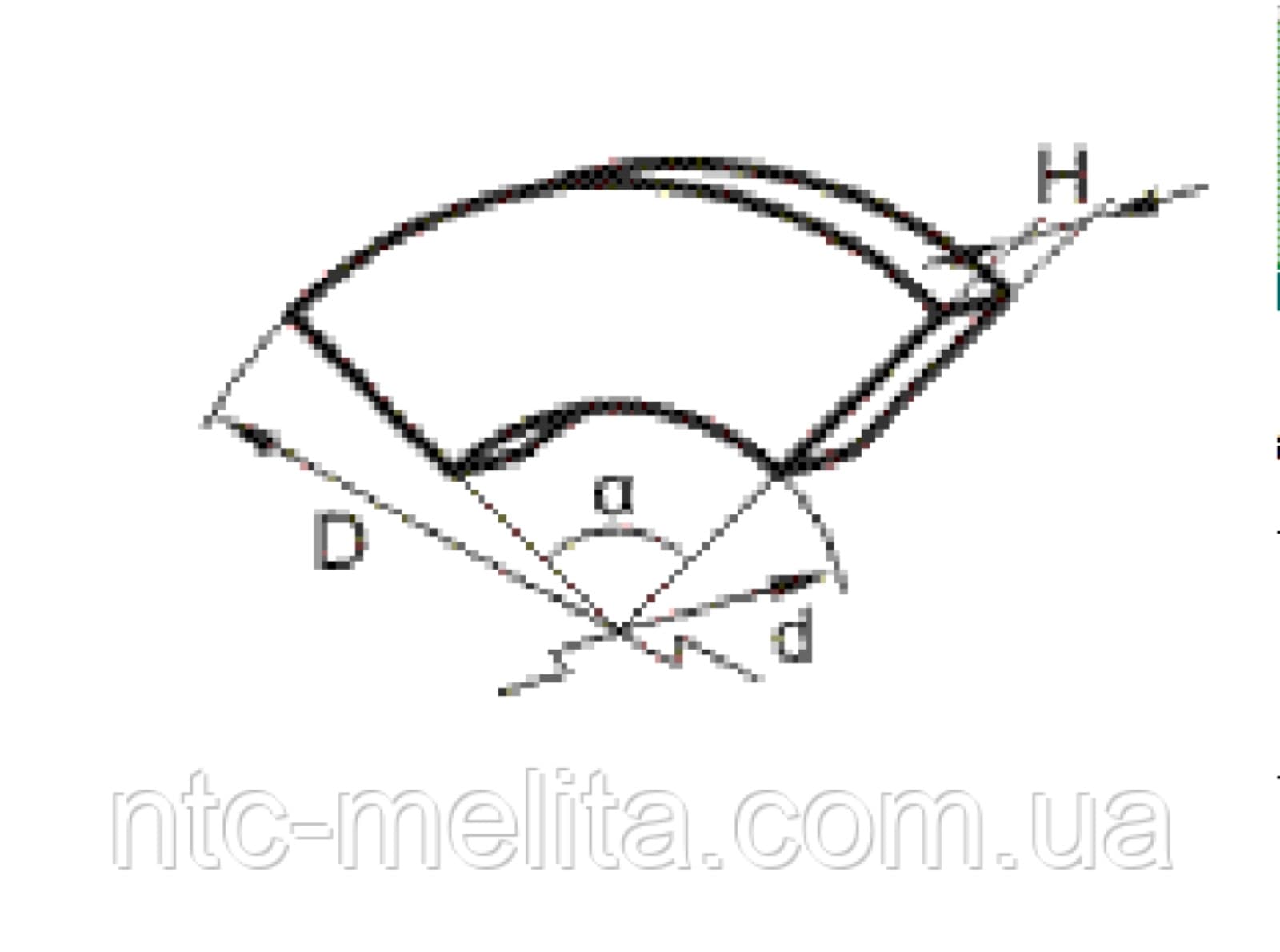

Розміри накладки зазвичай записують чотирма числами, наприклад 260×220×4×60:
| Число | Що означає |
|---|---|
| 260 | зовнішній діаметр, мм |
| 220 | внутрішній діаметр, мм |
| 4 | товщина, мм |
| 60 | кут сектора, градусів |
Чому не можна працювати нижче мінімуму
- Тонка накладка - більший зазор, пружини розтиснуті сильніше і притискають слабше, гальмо не встигає зупинити повзун у верхній мертвій точці. Повзун проходить далі - це прямий ризик травми рук у штампі.
- Нижче мінімальної товщини метал кріплення починає терти по диску, і вже доводиться міняти не тільки накладки.
- Збільшений кут вибігу повзуна - перша ознака, що накладки на межі. Перевіряйте його за паспортом преса.
- Замовляйте накладки заздалегідь, коли ресурс опускається приблизно до третини, - щоб заміна була плановою, а не аварійною.
- Накладки міняйте комплектом на всю муфту або гальмо, а не поштучно.
Де підібрати накладки
Розміри для вашого преса знайдете в підборі запчастин за моделлю преса, готові позиції - у розділі гальмівні накладки. Якщо паспорта немає, надішліть розміри старої накладки або креслення.
