Свердлильно-фрезерний верстат FDB Maschinen DM45LW X-power

Name: Свердлильно-фрезерний верстат FDB Maschinen DM45LW X-power
Brand: FDB Maschinen
Price: 167000 UAH
Availability: PreOrder

167 000 ₴з ПДВ

139 166,67 ₴ без ПДВ · рахунок для юросіб і ФОП

Отримати рахунок або КП

Подзвонити Viber Telegram

Нова Пошта, Meestза тарифом перевізника

Вантажна транспортна компаніяза тарифом перевізника

Самовивіз, Дніпробезкоштовно

Характеристики

Характеристики
Тип електродвигуна приводу шпинделя	асинхронний
Вага (кг)	330
Напруга (В)	380
Габаритні розміри (мм)	1330х780х1430
Потужність (кВт)	1.5
Частота (Гц)	50
Країна походження	Китай
Регулювання оборотів	механічне
Частота обертання шпинделя, об/хв	75 — 1600
Кут нахилу голівки, град.	± 90 °
Розмір столу, мм	1000х240
Конус шпинделя	МК4
Поперечний хід столу, мм	230
Поздовжній хід столу, мм	760
Виліт шпинделя, мм	130
Макс. відстань між шпинделем та столом, мм	480
Макс. діаметр свердління (метал)	40
Розмір Т-подібних пазів, мм	12
Кількість Т-подібних пазів	3
Макс. діаметр кінцевої фрези, мм	32
Макс. діаметр торцевої фрези, мм	80

Опис

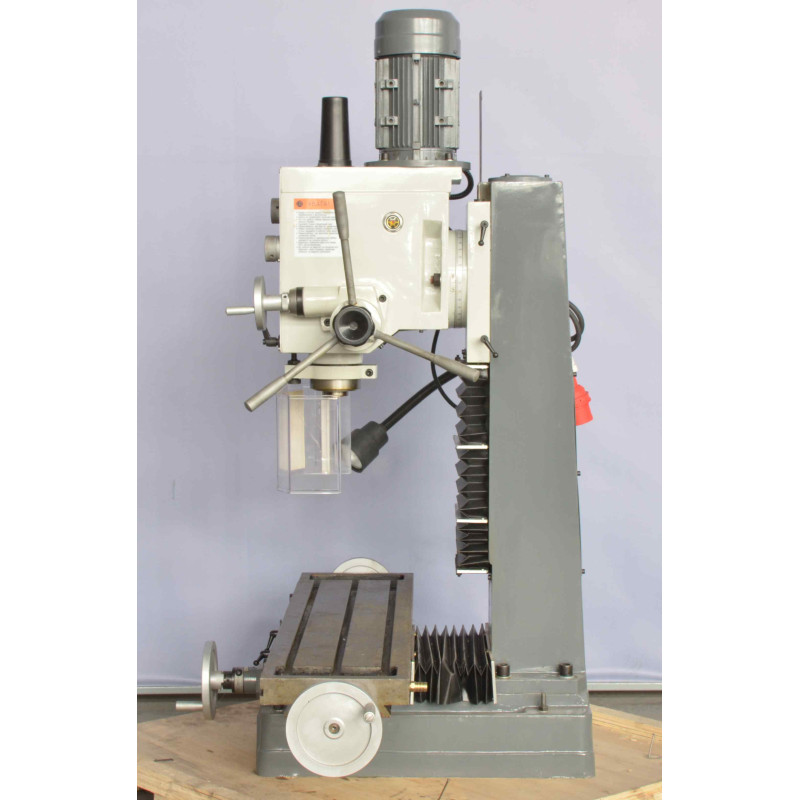

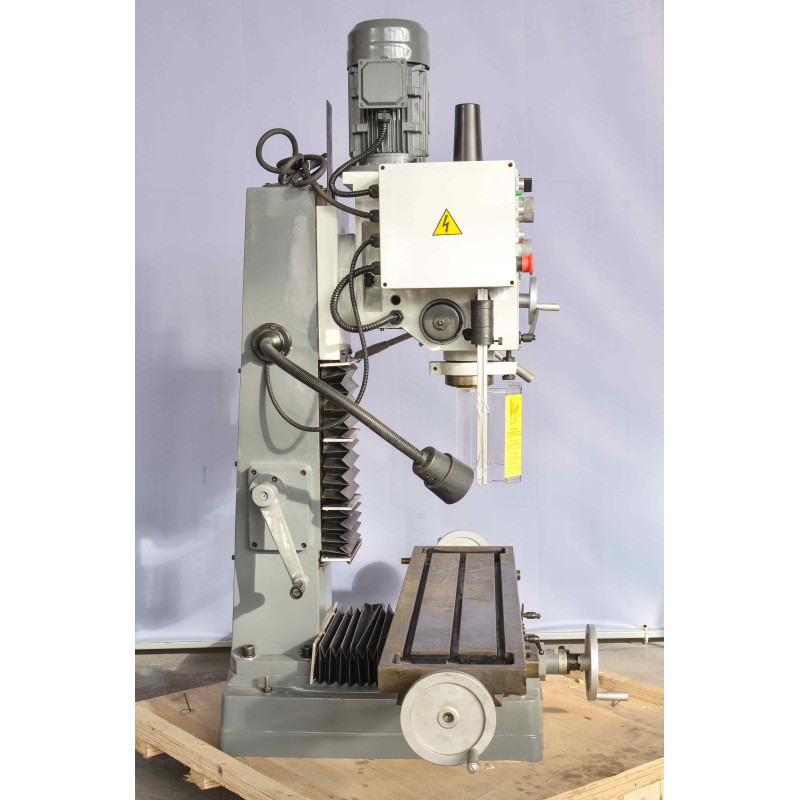

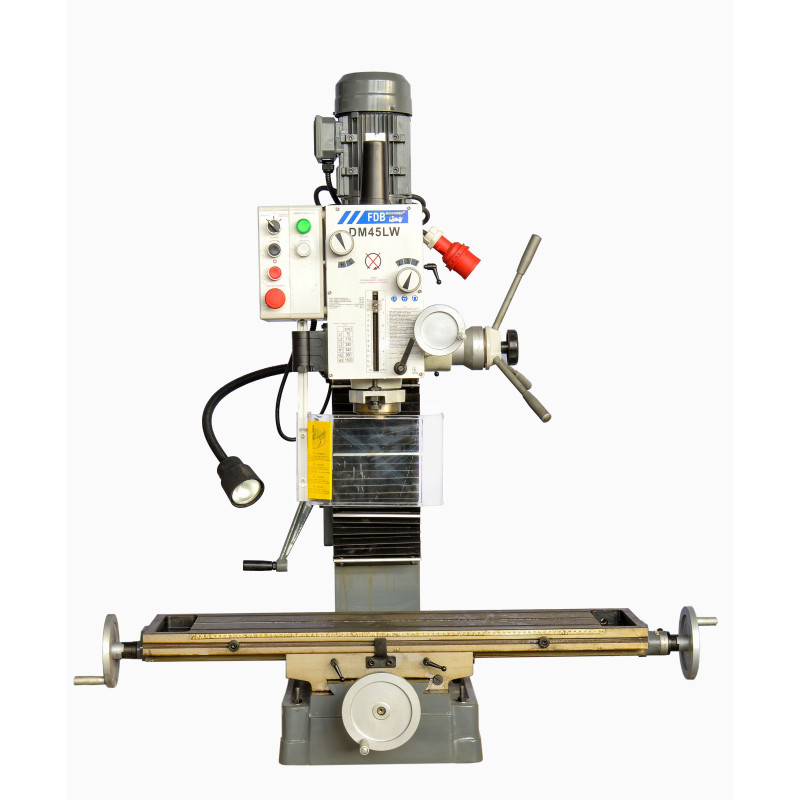

FDB Maschinen DM45LW X-power - свердлильно-фрезерний верстат з механічним редуктором для фрезерування, свердління і нарізання різьби в деталях з металу та пластмаси. Цей фрезерний верстат по металу підходить для великих заготовок, машинобудування, інструментальних дільниць і штучного виробництва. Корпус і основа чавунні, стіл масивний з точною геометрією. Верстат має блок автоматичної поздовжньої подачі столу, що полегшує довгі проходи фрезою.

Двигун 1,5 кВт, мережа 380 В, 75-1600 об/хв, конус шпинделя МК4. Стіл 1000x240 мм з ходом 760 мм по X і 230 мм по Y, головка повертається на 90 градусів. Свердління до 40 мм, кінцева фреза до 32 мм, торцева до 80 мм. Вага 330 кг.

Фрезерний верстат по металу FDB Maschinen DM45LW X-power представляє собою професійну модель для великої промисловості (машинобудування, серійне виробництво). Агрегат призначений для універсальних робіт з крупними заготівлями з металу або пластмаси. Верстат DM45LW X-power характеризують надійність збірки вузлів, міцність конструкції і висока продуктивність. Модель відповідає вимогам ЄС з безпеки.

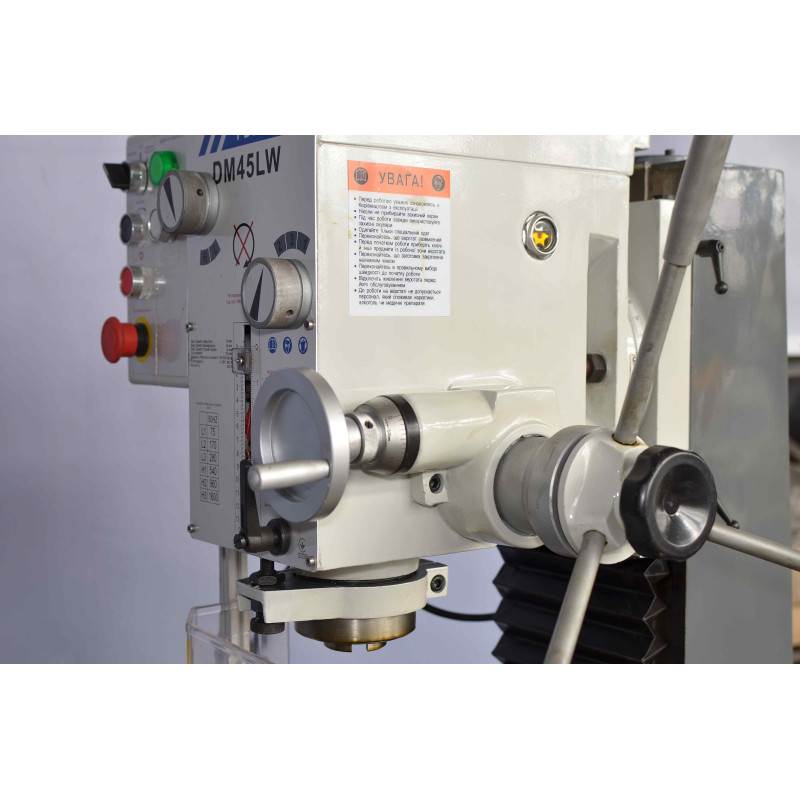

Двигун потужністю 1,5 кВт забезпечує якісне виконання робіт при інтенсивних навантаженнях. Маючи компактні розміри, верстат стійкий і захищений від вібрації. Крім того, його можна прикріпити до рівної основи за допомогою гвинтів. Для зручного управління модель DM45LW X-power оснащена панеллю з маркованими кнопками і регуляторами. Верстат працює від електричної мережі напругою 380 В. Регульований робочий стіл має великі розміри для комфортної обробки великогабаритних матеріалів.

Особливості обладнання:

Надійний настільний фрезерний верстат FDB Maschinen DM 45LW X-power по металу з механічним редуктором і різьбонарізними функціями.

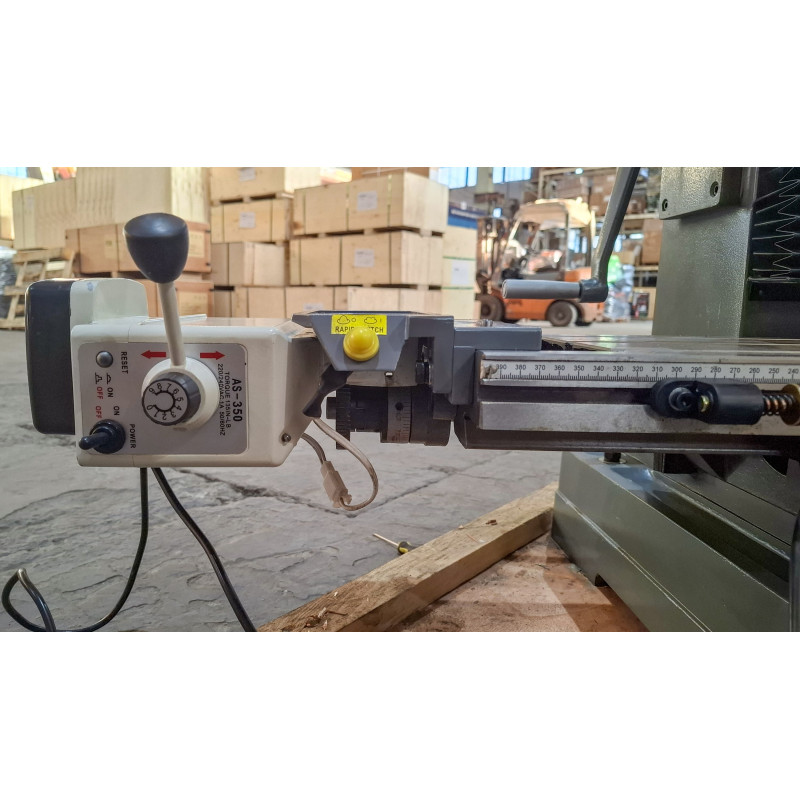

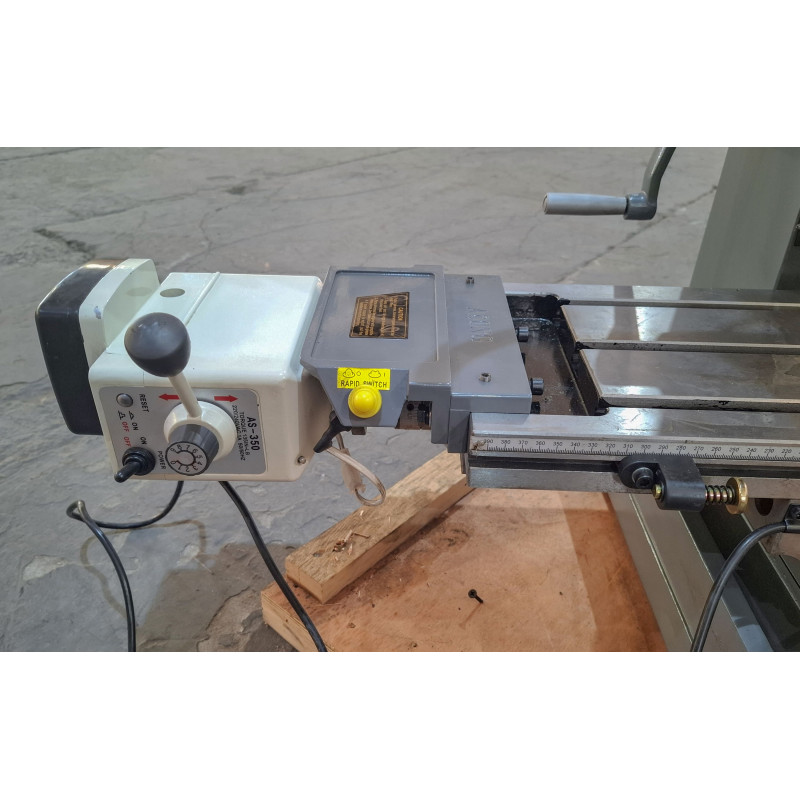

Автоматична поздовжня подача столу
Масивні чавунні корпус і основа розраховані на великі навантаження.
Масивний гладкий стіл з точною геометрією.
Широкий діапазон числа обертів шпинделя 75-1600 об/хв.
Якісні роликопідшипники забезпечують радіальне биття шпинделя менше 0,015 мм.
Масляна ванна зубчастого приводного механізму шпинделя.
Шліфовані і шабрені напрямні типу «ластівчин хвіст», регульовані клиновими планками.

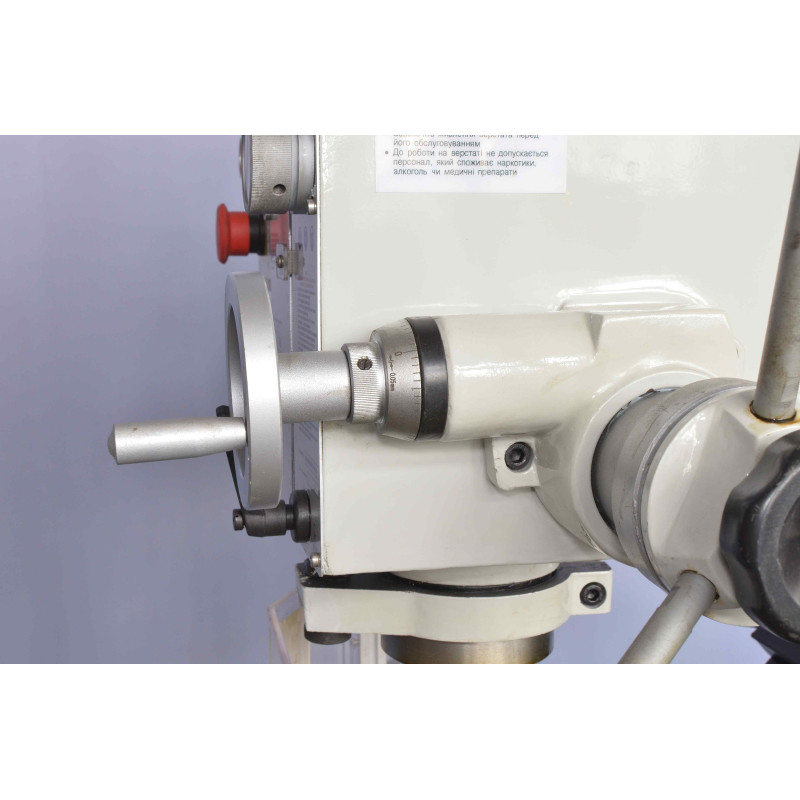

Два режими подачі пінолі: чорнова і точна мікрометрична.
Режим різьбонарізання — автоматичний реверс при зміні напрямку подачі пінолі.
Поворотна на ± 90° фрезерна головка з можливістю роботи в будь-якому проміжному положенні.
Високопродуктивний і економічний 2-швидкісний асинхронний електродвигун.
Праве-ліве обертання шпинделя.
Регульовані гайки на всіх ходових гвинтах дозволяють повністю усунути люфт.
Захист напрямних від потрапляння стружки.
Великорозмірний захисний екран з кінцевим вимикачем.
Регульовані упори переміщення столу.
Вимірювальна шкала, що легко читається, на фронтальній частині столу.

Технічні характеристики:

Модель	DM 45 LW X-power
Електроживлення
Напруга електродвигуна приводу шпинделя, В	380 В ~50 Гц
Потужність електродвигуна приводу шпинделя, кВт	1,5
Тип електродвигуна приводу шпинделя	асинхронний
Параметри інструменту
Максимальний діаметр свердління (сталь), мм	40
Максимальний діаметр торцевого (дискового) фрезерування, мм	80
Максимальний діаметр вертикального фрезерування, мм	32

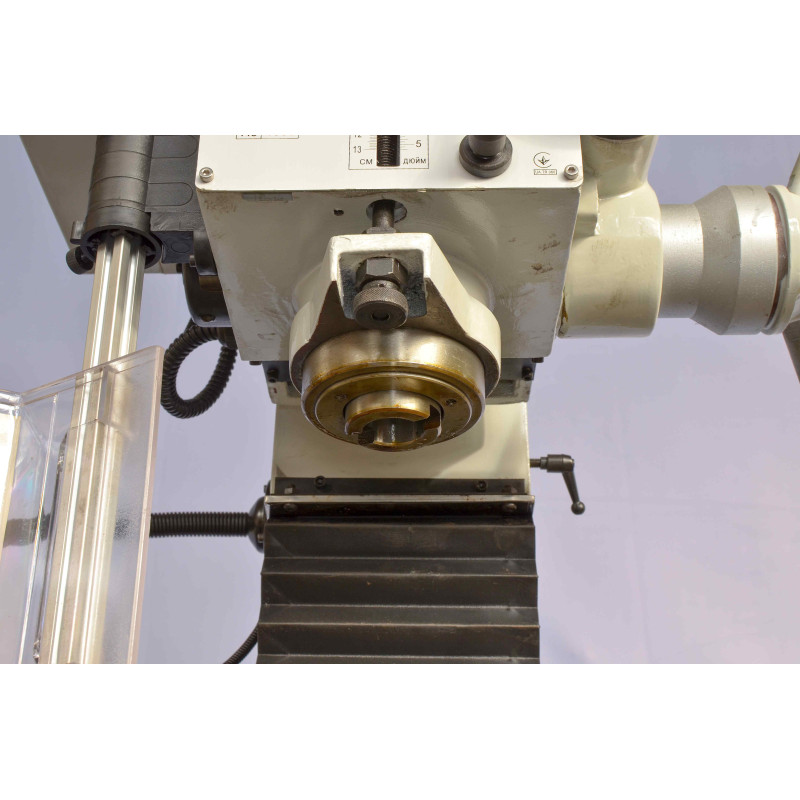

Шпиндель
Кількість ступенів	2х3
Регулювання обертів	механічне
Швидкість обертання шпинделя, об/хв	75-1600
Спосіб зміни швидкості обертання шпинделя	механічне
Напрямок обертання шпинделя	вправо \ вліво
Конус шпинделя	МК 4
Різьба затискної тяги шпинделя	М 12
Переміщення пінолі, мм	120
Максимальна відстань від центру шпинделя до колони, мм	230
Максимальна відстань від шпинделя до столу, мм	480
Фрезерна головка
Діапазон кута повороту (нахилу) шпиндельної головки, град	± 90°
Переміщення шпиндельної головки (Z), мм	300
Підйом/опускання	ручне
Координатний стіл
Розмір столу (ДхШ), мм	1000х240
Поздовжнє переміщення столу (Х), мм	760
Поперечне переміщення столу (Y), мм	230
Розмір Т-подібних пазів, мм	14
Кількість пазів, шт	3
Відстань між пазами, мм	63
Максимальне навантаження на стіл, кг	н.д.
Регулювання глибини свердління	+
Функція нарізування різьби	+
Точна подача пінолі	+
Підсвічування робочої зони	+
Тумба під верстат	-

ЗОР (система подачі охолоджувальної рідини)	опціонально
Потужність електродвигуна ЗОР, Вт	-
Габаритні розміри зібраного верстата
Довжина, мм	1330
Ширина, мм	780
Висота, мм	1430
Маса верстата, кг	330
