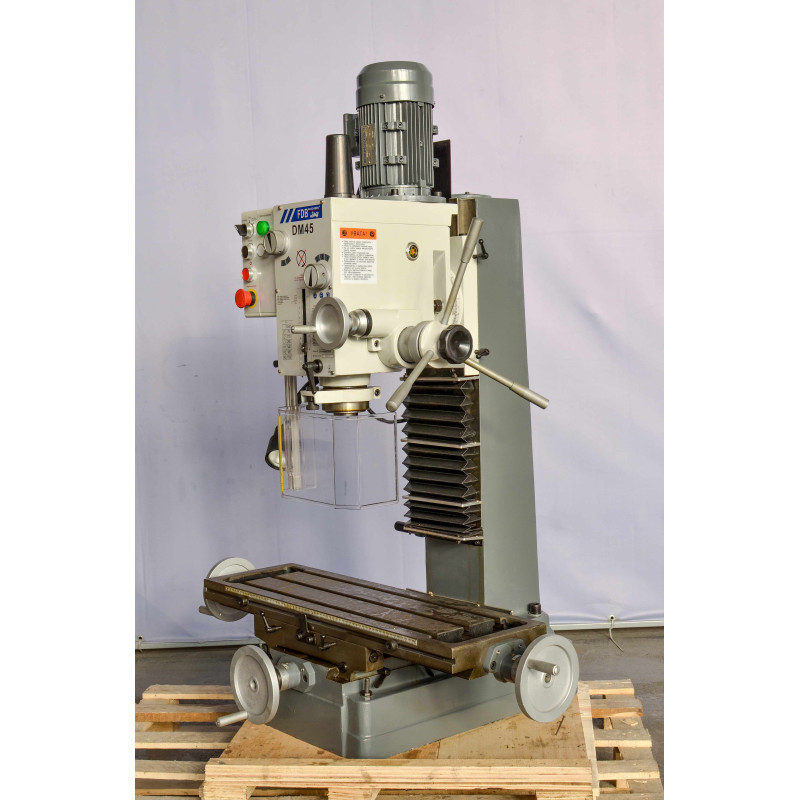

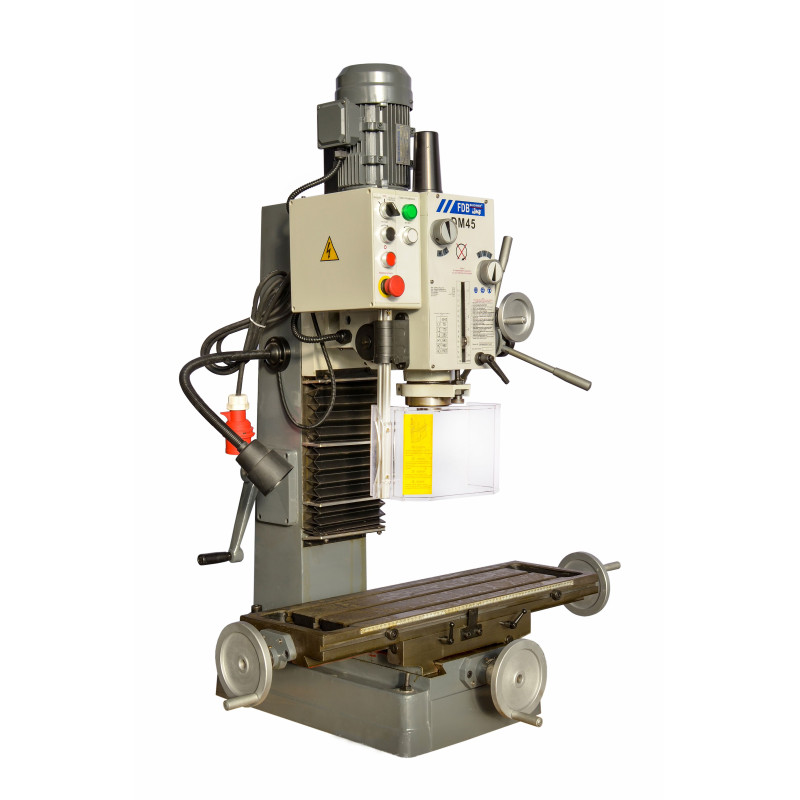

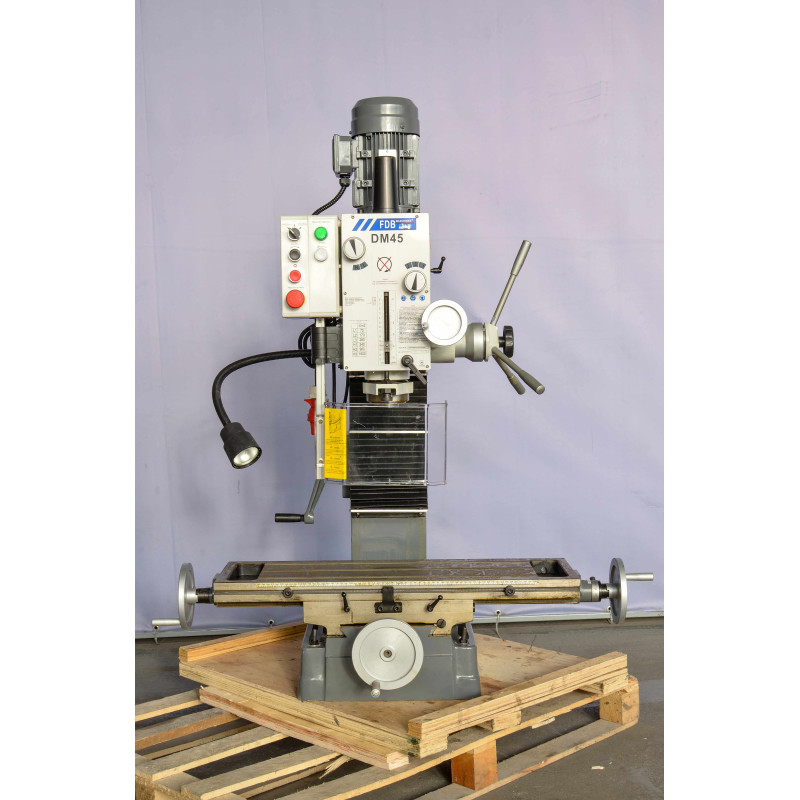

Свердлильно-фрезерний верстат DM45 X-power

Фрезерний верстат по металу FDB Maschinen DM45 X-power представляє собою професійну модель для промисловості (машинобудування, штучне виробництво). Агрегат призначений для універсальних робіт з малими заготівлями з металу або пластмаси. Верстат DM45 X-power характеризує надійність збірки вузлів, міцність конструкції і висока продуктивність. Модель відповідає вимогам ЄС з безпеки.

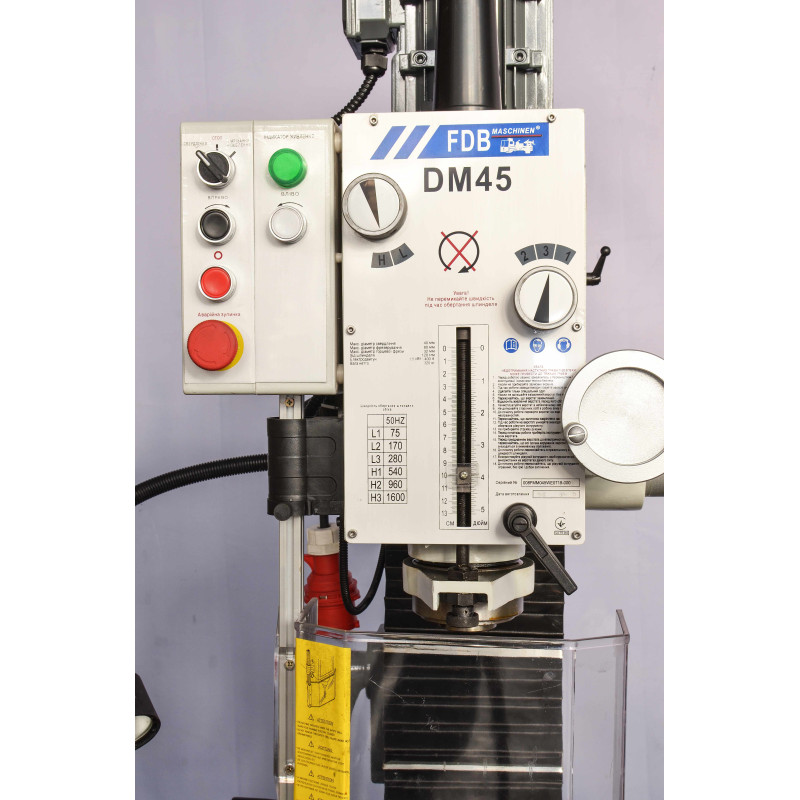

Двигун потужністю 1,5 кВт забезпечує якісне виконання робіт при інтенсивних навантаженнях. Маючи компактні розміри, верстат стійкий і захищений від вібрації. Крім того, його можна прикріпити до рівної основи за допомогою гвинтів. Для зручного управління модель DM45 X-power оснащена панеллю з маркованими кнопками і регуляторами. Верстат працює від електричної мережі напругою 380 В. Регульований робочий стіл має великі розміри для комфортної обробки великогабаритних матеріалів.

Особливості FDB Maschinen DM45:

• Надійний настільний фрезерний верстат FDB Maschinen DM 45 X-power по металу з механічним редуктором і різьбонарізними функціями.

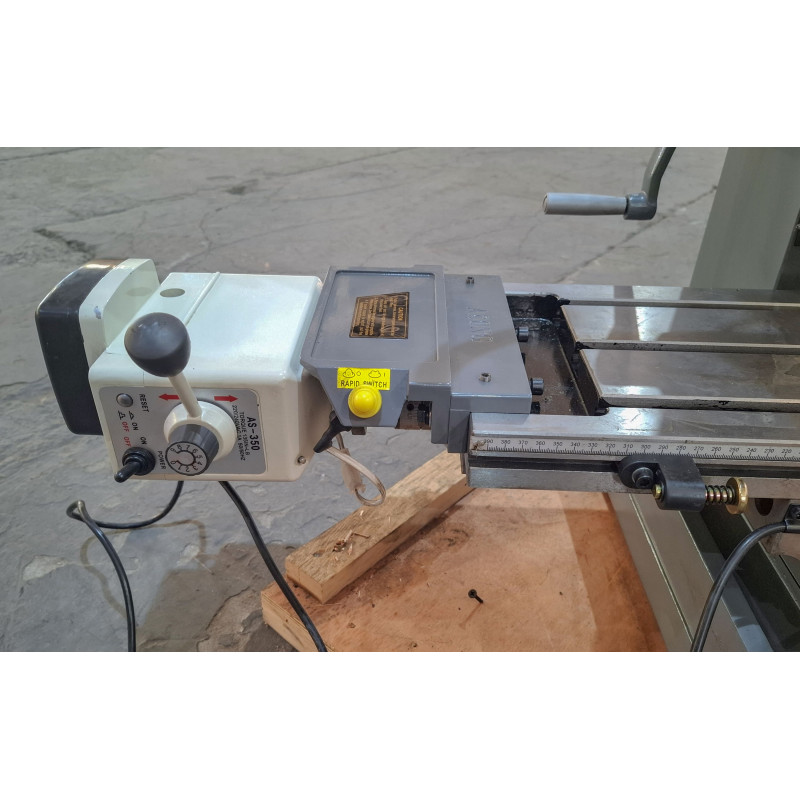

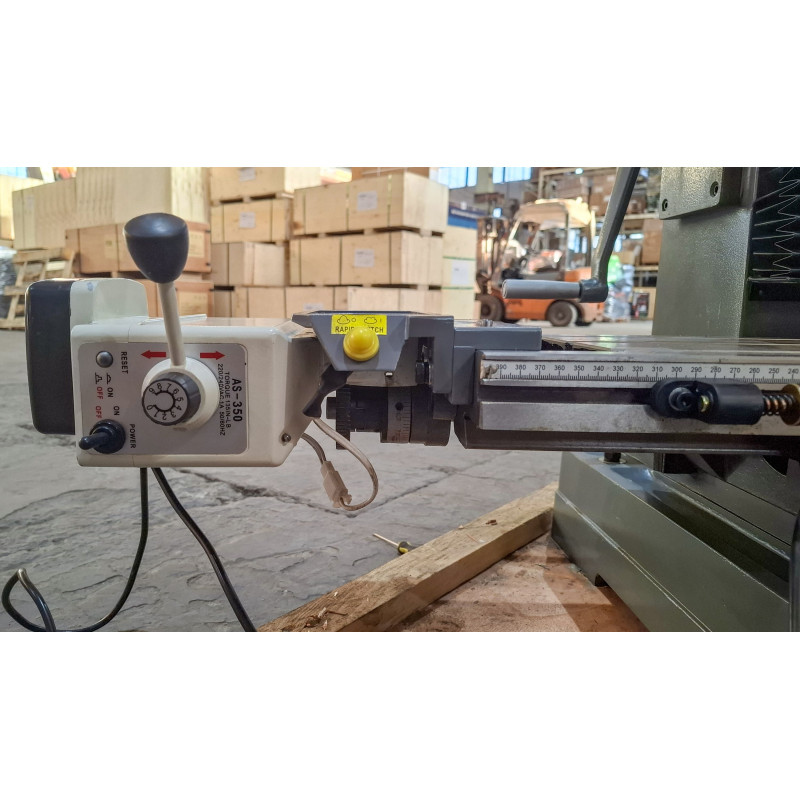

• Встановлено блок автоматичної поздовжньої подачі столу.
• Масивні чавунні корпус і основа розраховані на великі навантаження.

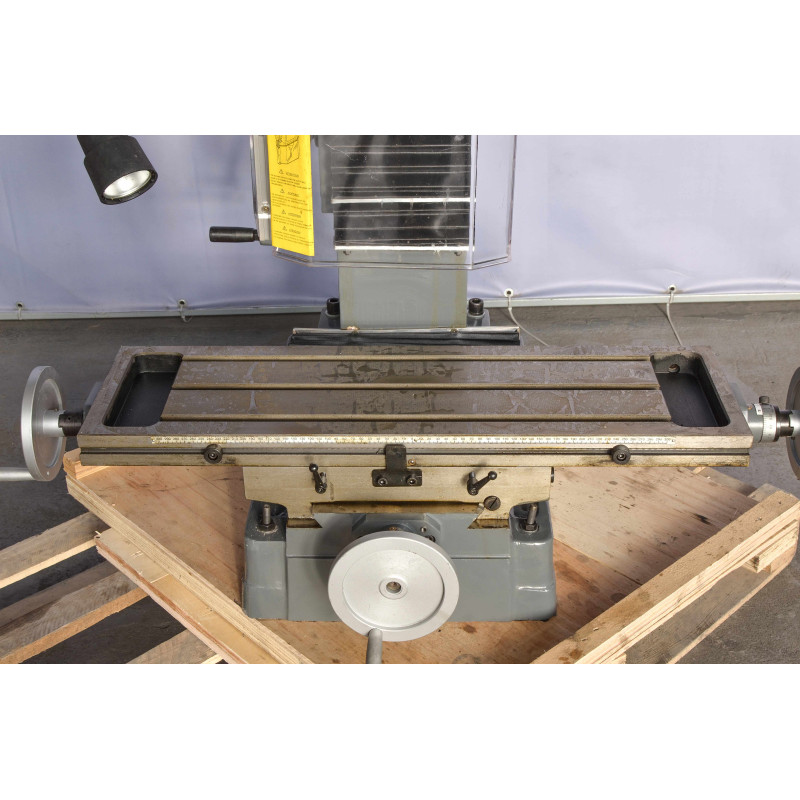

• Масивний гладкий стіл з точною геометрією.
• Широкий діапазон числа обертів шпинделя 75-1600 об/хв.
• Якісні роликопідшипники забезпечують радіальне биття шпинделя менше 0,015 мм.
• Масляна ванна зубчастого приводного механізму шпинделя.
• Шліфовані і шабрені напрямні типу «ластівчин хвіст», регульовані клиновими планками.
• Два режими подачі пінолі: чорнова і точна мікрометрична.
• Режим різьбонарізання — автоматичний реверс при зміні напрямку подачі пінолі.
• Поворотна на ± 90° фрезерна головка з можливістю роботи в будь-якому проміжному положенні.
• Високопродуктивний і економічний 2-швидкісний асинхронний електродвигун.
• Праве-ліве обертання шпинделя.
• Регульовані гайки на всіх ходових гвинтах дозволяють повністю усунути люфт.
• Захист напрямних від потрапляння стружки.
• Великорозмірний захисний екран з кінцевим вимикачем.
• Регульовані упори переміщення столу.
• Вимірювальна шкала, що легко читається, на фронтальній частині столу.

Технічні характеристики:

Модель	DM 45
Електроживлення
Напруга електродвигуна приводу шпинделя, В	380 В ~50 Гц
Потужність електродвигуна приводу шпинделя, кВт	1,5
Тип електродвигуна приводу шпинделя	асинхронний
Параметри інструменту
Максимальний діаметр свердління (сталь), мм	40
Максимальний діаметр торцевого (дискового) фрезерування, мм	80
Максимальний діаметр вертикального фрезерування, мм	32
Шпиндель
Кількість ступенів	2х3
Регулювання обертів	механічне
Швидкість обертання шпинделя, об/хв	75-1600
Спосіб зміни швидкості обертання шпинделя	механічне
Напрямок обертання шпинделя	вправо \ вліво
Конус шпинделя	МК 4
Різьба затискної тяги шпинделя	М 12
Переміщення пінолі, мм	120
Максимальна відстань від центру шпинделя до колони, мм	230
Максимальна відстань від шпинделя до столу, мм	480
Фрезерна головка
Діапазон кута повороту (нахилу) шпиндельної головки, град	± 90°
Переміщення шпиндельної головки (Z), мм	300
Підйом/опускання	ручне
Координатний стіл
Розмір столу (ДхШ), мм	800х240
Поздовжнє переміщення столу (Х), мм	560
Поперечне переміщення столу (Y), мм	230
Розмір Т-подібних пазів, мм	14
Кількість пазів, шт	3
Відстань між пазами, мм	63
Максимальне навантаження на стіл, кг	н.д.
Регулювання глибини свердління	+
Функція нарізування різьби	+
Точна подача пінолі Автоматична поздовжня подача	+ +
Підсвічування робочої зони	-
Тумба під верстат	-
ЗОР (система подачі охолоджувальної рідини)	опціонально
Потужність електродвигуна ЗОР, Вт	-
Габаритні розміри зібраного верстата
Довжина, мм	1130
Ширина, мм	780
Висота, мм	1430
Маса верстата, кг	300
