Станок токарно-винторезный FDB Maschinen Turner 460x1500W-DPA

Name: Станок токарно-винторезный FDB Maschinen Turner 460x1500W-DPA
Brand: FDB Maschinen
Price: 915000 UAH
Availability: PreOrder

915 000 ₴с НДС

762 500 ₴ без НДС · счёт для юрлиц и ФЛП

Получить счёт или КП

Позвонить Viber Telegram

Новая Почта, Meestпо тарифу перевозчика

Грузовая транспортная компанияпо тарифу перевозчика

Самовывоз, Днепрбесплатно

Характеристики

Характеристики
Диаметр сквозного отверстия шпинделя. мм	82
Диапазон скоростей вращения горизонтального шпинделя, об/мин	25-1860
Диапазон скоростей поперечных подач каретки суппорта, мм/об	0.014–0.784
Диапазон скоростей продольных подач суппорта, мм/об	0.031–1.7
Диапазон шага нарезания дюймовых резьб, виток на дюйм	2-112
Диапазон шага нарезания метрических резьб, мм	0,1-14
Длина выемки, мм	245
Конус задней бабки	МТ4
Конус отверстия шпинделя	МТ7
Максимальная длина обрабатываемой заготовки между центрами, мм	1500
Максимальное перемещение пиноли задней бабки, мм	130
Максимальное поперечное перемещение каретки суппорта, мм	285
Максимальное продольное перемещение каретки суппорта, мм	128
Максимальное продольное перемещение суппорта, мм	уточн.
Максимальный диаметр обрабатываемой детали над выемкой (ГАП), мм	690
Максимальный диаметр обрабатываемой детали суппорта, мм	285
Максимальный диаметр обрабатываемой заготовки над станиной, мм	460
Максимальный размер державки резцедержателя, мм	25
Мощность, кВт	5,5
Наличие местного освещения	Да
Наличие системы подачи смазывающе-охлаждающей жидкости (СОЖ)	Да
Размеры станка, мм	275010801340
Устройство цифровой индикации (УЦИ)	Да
Число скоростей шпинделя	12
Ширина станины, мм	300
Вес (кг)	1920
Напряжение (В)	380
Размер оснастки, мм	25х25

Описание

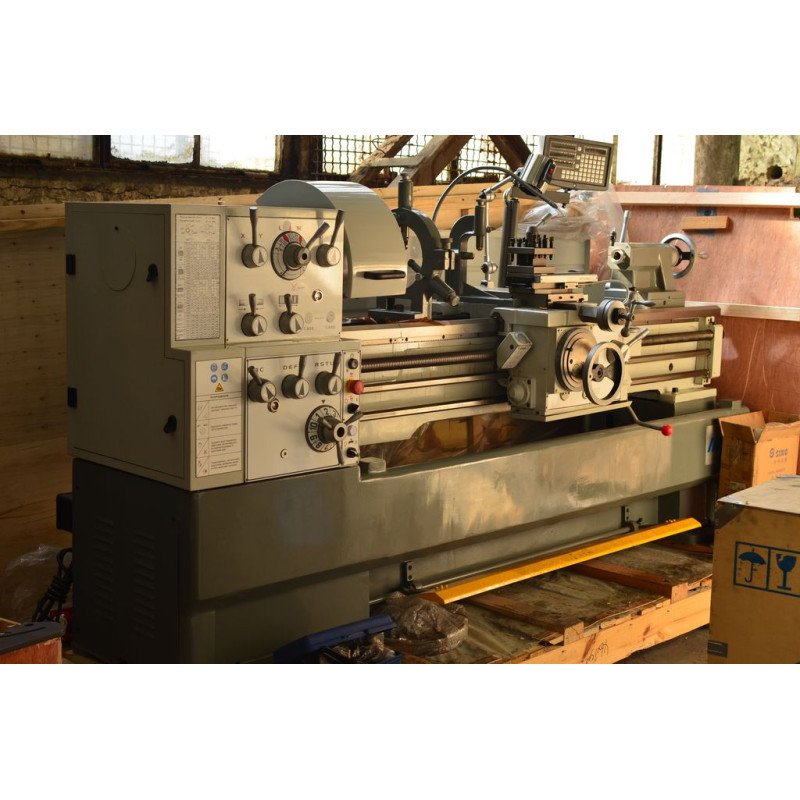

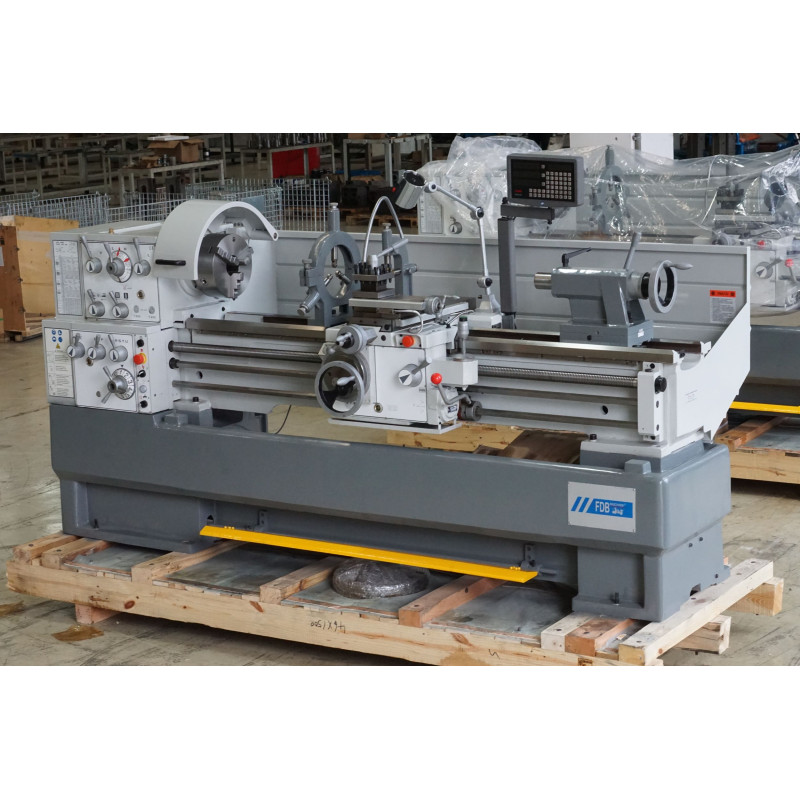

FDB Maschinen Turner 460x1500W-DPA - тяжёлый универсальный токарно-винторезный станок для обработки крупных заготовок типа тел вращения. Этот токарный станок по металлу выполняет наружное и внутреннее точение цилиндрических и конических поверхностей, обработку торцов, сверление и нарезание резьбы. Рассчитан на серийное, мелкосерийное и штучное производство.

Для выбора: диаметр 460 мм над станиной и 690 мм над выемкой, 1500 мм между центрами, большое отверстие шпинделя 82 мм с конусом МТ7, 12 скоростей 25-1860 об/мин, двигатель 5,5 кВт на 380 В. Есть 3-осевое УЦИ, ускоренное перемещение суппорта, подача СОЖ и освещение, метрические резьбы 0,1-14 мм. Для цехов, обрабатывающих крупные валы, фланцы и трубы.

Универсальный токарно-винторезный станок FDB Maschinen Turner 460x1500W-DPA с ускоренным перемещением суппорта предназначен для обработки уравновешенных заготовок и деталей типа тел вращения с предельным диаметром 460 мм и длиной до 1500 мм. Аппарат отличается жёсткой станиной, обеспечивающей минимальное биение шпинделя, и надёжностью, обеспечивающей длительную бесперебойную работу оборудования.

Благодаря технологии индукционной закалки токами средней частоты была достигнута высокая прочность направляющих станины. Удобное расположение органов управления делает работу с токарно-винторезным станком более понятной и интуитивной. Модель FDB Maschinen Turner 460x1500W-DPA достаточно проста в обслуживании и эксплуатации и применяется в условиях серийного, мелкосерийного и единичного производства.

Особенности FDB Maschinen Turner 460x1500W-DPA:

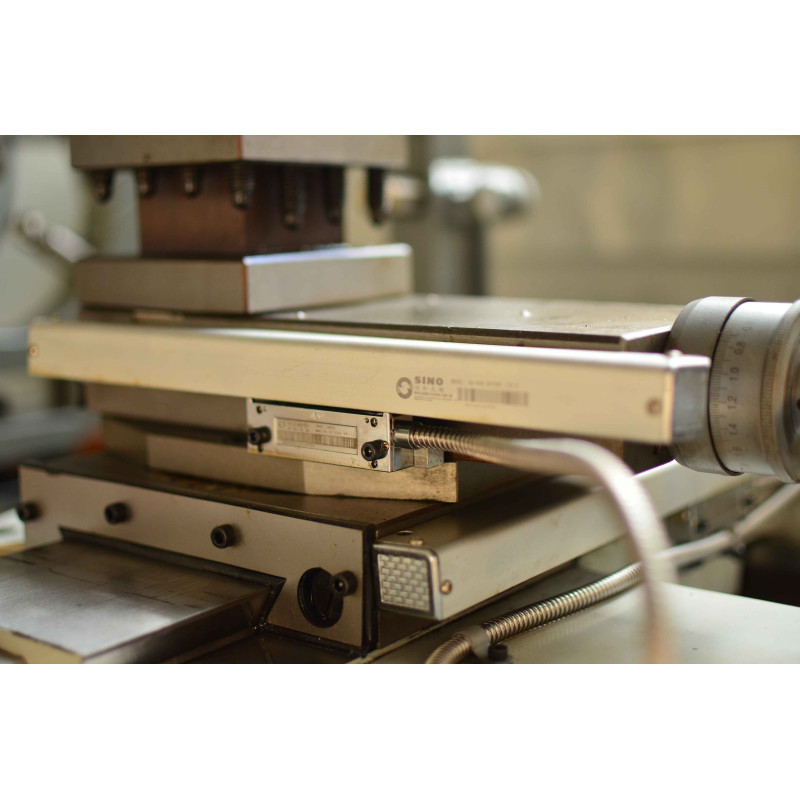

Устройство цифровой индикации 3-осевое;
Двухосевая подача суппорта с джойстиком-манипулятором (устройство ускоренного перемещения суппорта)

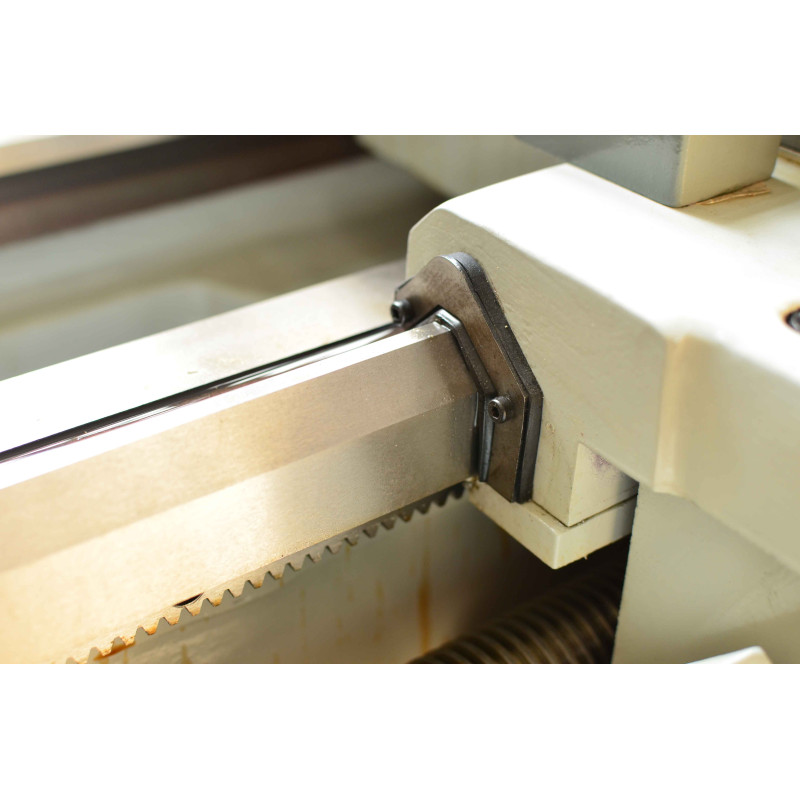

Закалённые и шлифованные направляющие станины;
Конец шпинделя Camlock ASA D1 - 8”;
Радиальное биение шпинделя менее 0,015 мм;

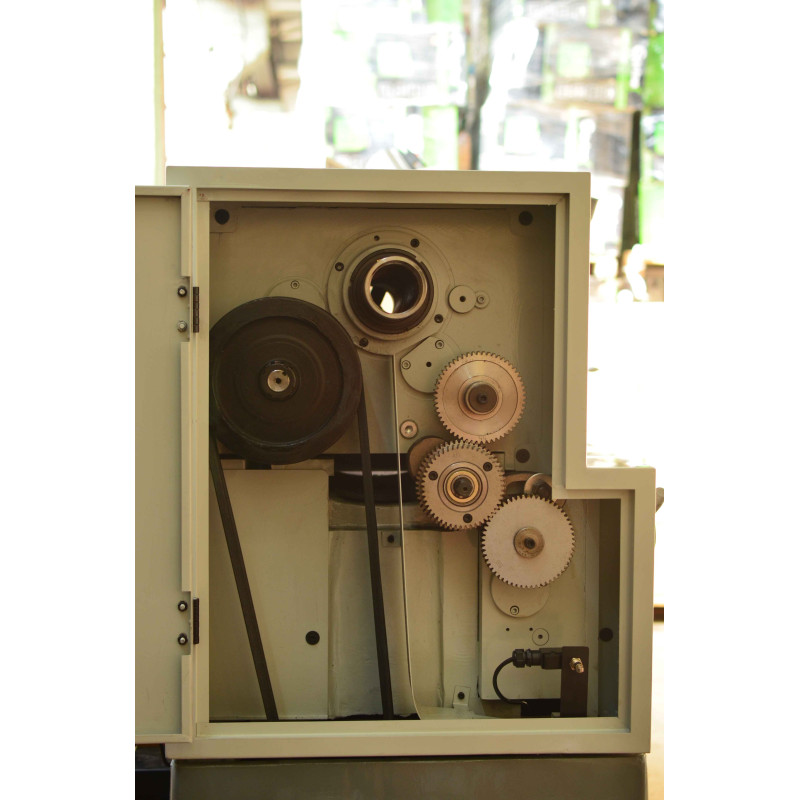

Закалённые шлифованные шестерни и валы, работающие в масляной ванне;
Продольная и поперечная подачи суппорта;
Наглядные рукоятки управления коробками скоростей и подач;
Центральная система смазки суппорта;
Механизм отключения продольной подачи суппорта с 4 регулируемыми эксцентриками;

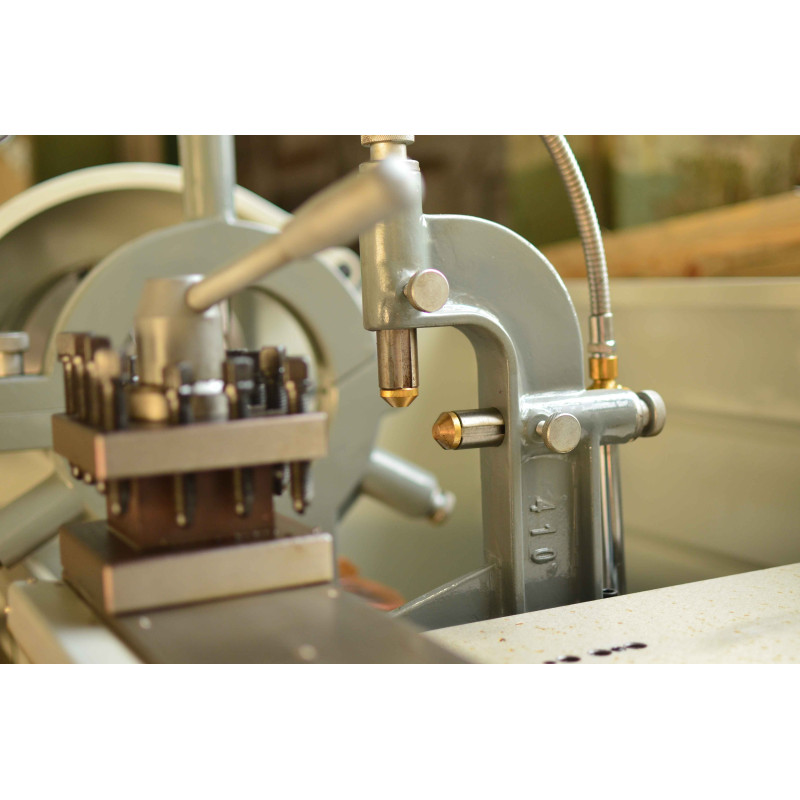

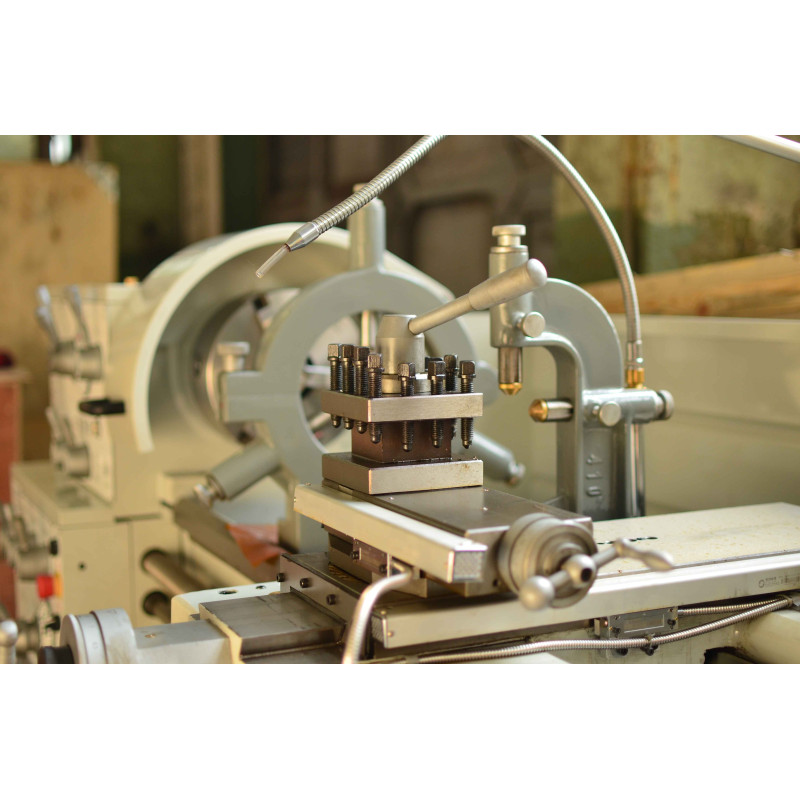

Система подачи СОЖ с дозирующим краном;
Спиральный кожух ходового винта;
Механический тормоз шпинделя;

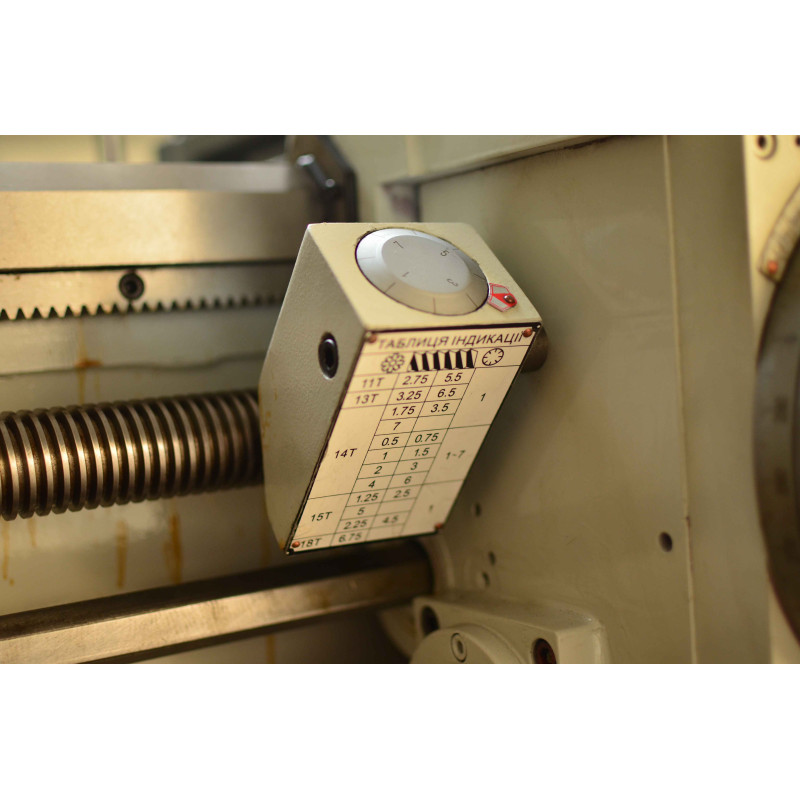

Резьбоуказатель;
Изготовлено в соответствии с нормами DIN 8606.

Характеристики:

Модель	Turner 460х1500
Максимальная длина обрабатываемой заготовки между центрами, мм	1500
Максимальный диаметр обрабатываемой заготовки над станиной, мм	460
Максимальный диаметр обрабатываемой детали над поперечными салазками суппорта, мм	274
Максимальный диаметр обрабатываемой детали над выемкой (ГАП), мм	690
Длина выемки, мм	245
Ширина станины, мм	300
Конус отверстия шпинделя	МТ7
Диаметр сквозного отверстия шпинделя, мм	82
Диапазон скоростей шпинделя, об/мин	25-1860
Количество скоростей шпинделя	12
Диапазон поперечных подач каретки суппорта, мм/об	0.014–0.784
Диапазон продольных подач суппорта, мм/об	0.031–1.7
Диапазон шага нарезания метрических резьб, мм	0,1-14
Диапазон шага нарезания дюймовых резьб, ниток на дюйм	2-112
Максимальное продольное перемещение каретки суппорта, мм	128
Максимальное продольное перемещение суппорта, мм	уточн.
Максимальное поперечное перемещение каретки суппорта, мм	285
Максимальное перемещение пиноли задней бабки, мм	130
Конус задней бабки	МТ4
Максимальный размер державки резца, мм	25
Напряжение электродвигателя, В	380
Мощность электродвигателя, кВт	5,5
Устройство цифровой индикации (УЦИ)	Да
Наличие системы подачи смазочно-охлаждающей жидкости (СОЖ)	Да
Наличие местного освещения	Да
Размеры станка в сборе (ДШВ), мм	275010801340
Вес станка нетто, кг	1920
