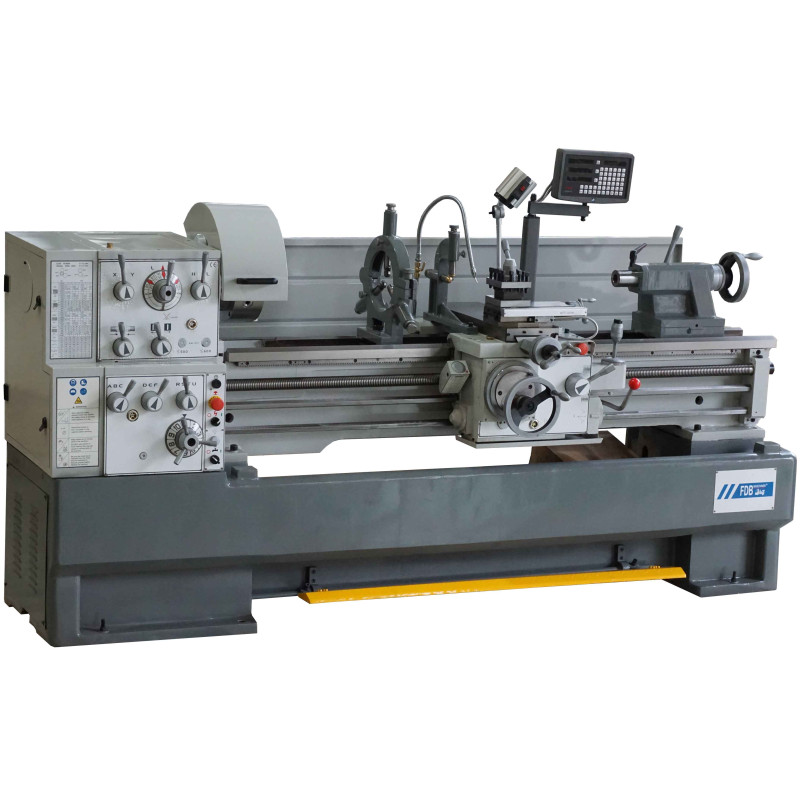

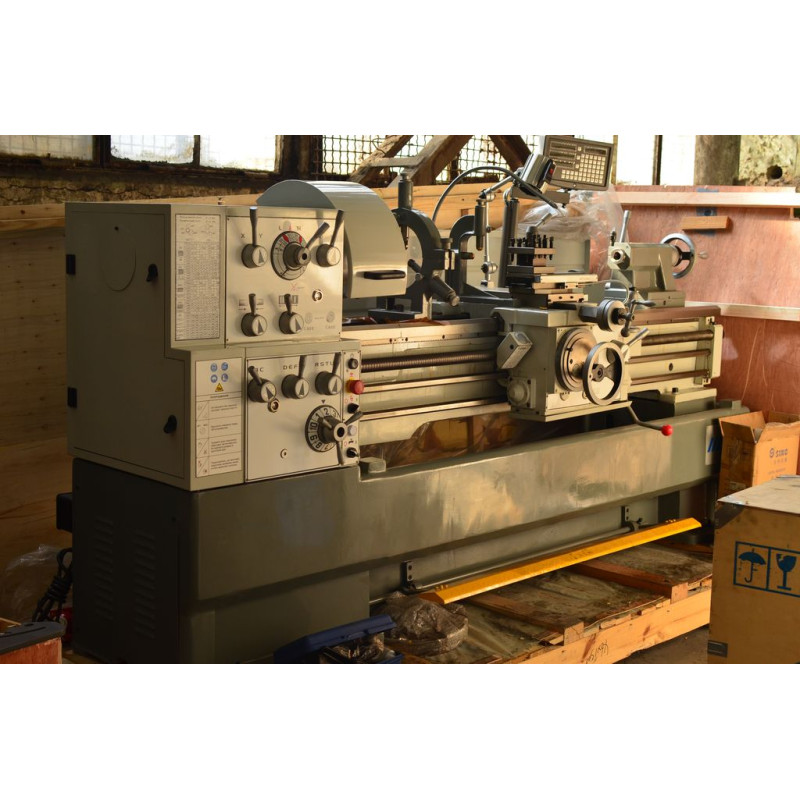

Станок токарно-винторезный FDB Maschinen Turner 410x1500W-DPA

Универсальный токарно-винторезный станок FDB Maschinen Turner 410x1500W-DPA с ускоренным перемещением суппорта предназначен для обработки уравновешенных заготовок и деталей типа тел вращения с предельным диаметром 410 мм и длиной до 1500 мм. Аппарат отличается жёсткой станиной, обеспечивающей минимальное биение шпинделя, и надёжностью, обеспечивающей длительную бесперебойную работу оборудования.

Благодаря технологии индукционной закалки токами средней частоты была достигнута высокая прочность направляющих станины. Удобное расположение органов управления делает работу с токарно-винторезным станком более понятной и интуитивной. Модель FDB Maschinen Turner 410x1500W-DPA достаточно проста в обслуживании и эксплуатации и применяется в условиях серийного, мелкосерийного и единичного производства.

Особенности FDB Maschinen Turner 410x1500W-DPA:

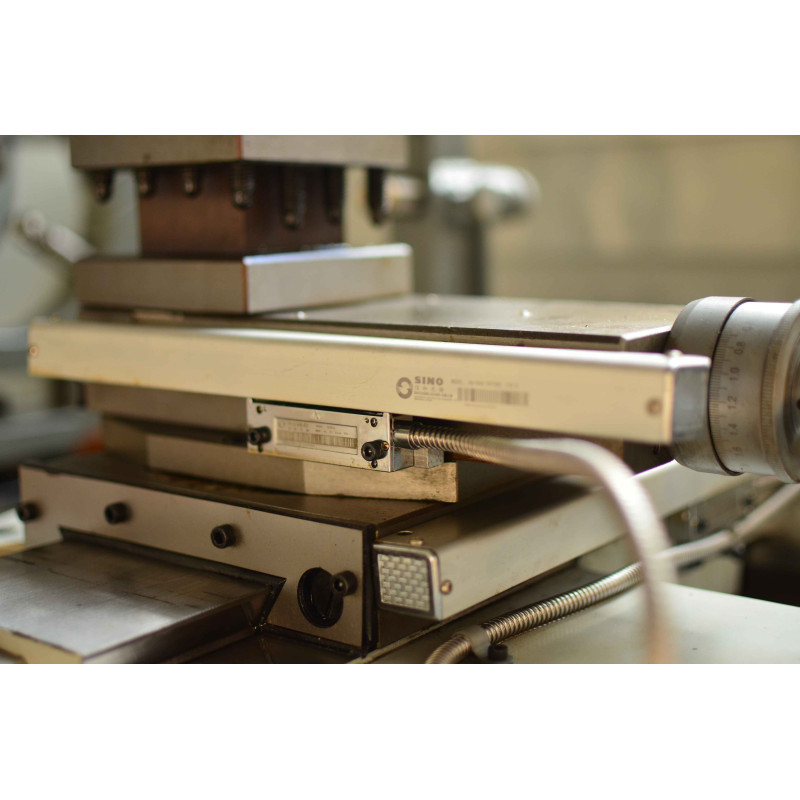

• Устройство цифровой индикации 3-осевое;
• Двухосевая подача суппорта с джойстиком-манипулятором (устройство ускоренного перемещения суппорта)

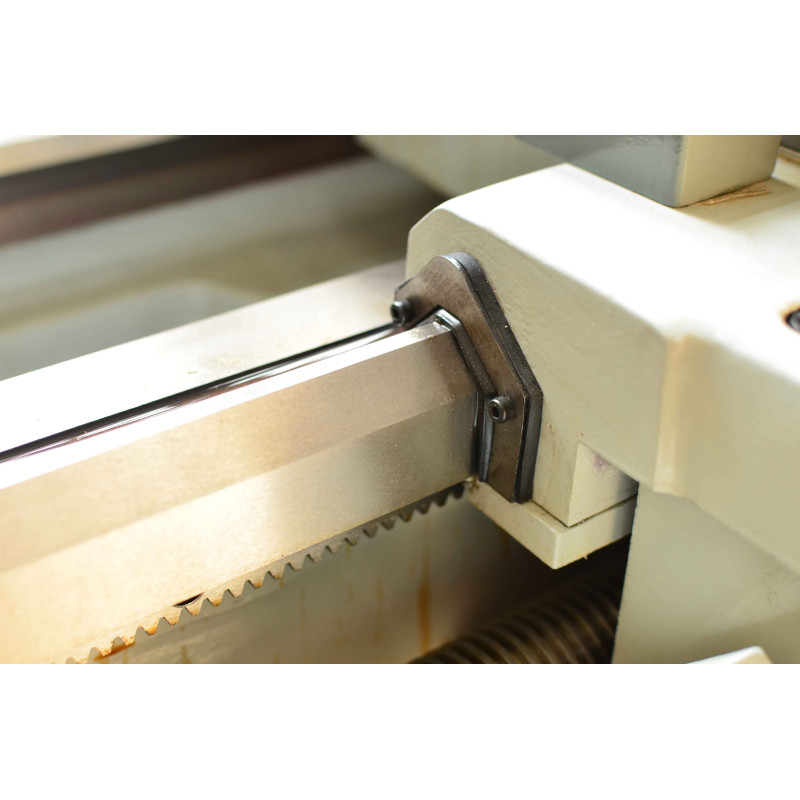

• Закалённые и шлифованные направляющие станины;
• Конец шпинделя Camlock ASA D1 - 6”;
• Радиальное биение шпинделя менее 0,015 мм;

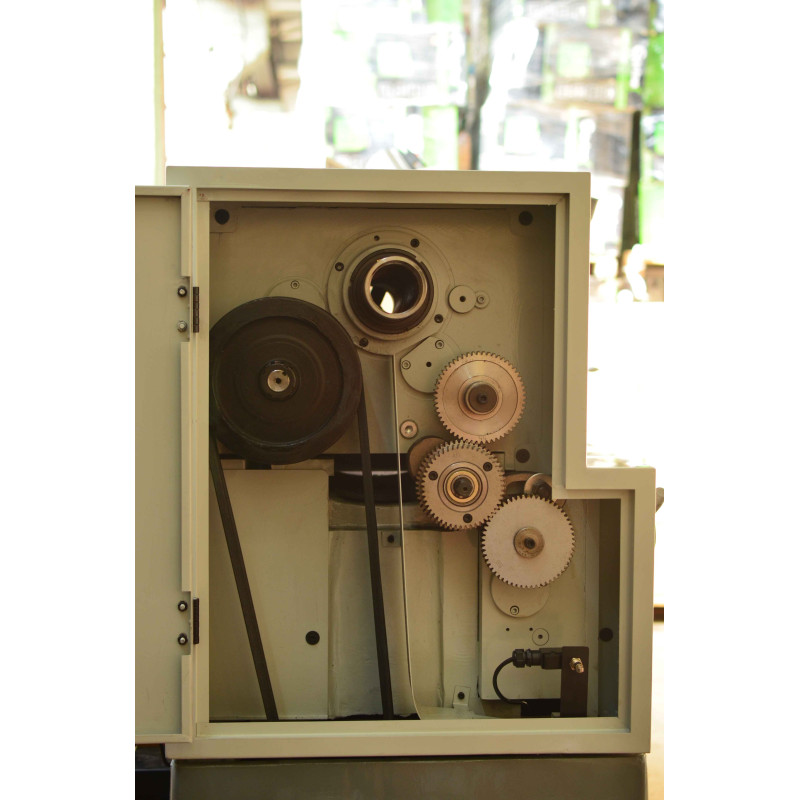

• Закалённые шлифованные шестерни и валы, работающие в масляной ванне;
• Продольная и поперечная подачи суппорта;
• Наглядные рукоятки управления коробками скоростей и подач;
• Центральная система смазки суппорта;
• Механизм отключения продольной подачи суппорта с 4 регулируемыми эксцентриками;
• Система подачи СОЖ с дозирующим краном;
• Спиральный кожух ходового винта;
• Механический тормоз шпинделя;

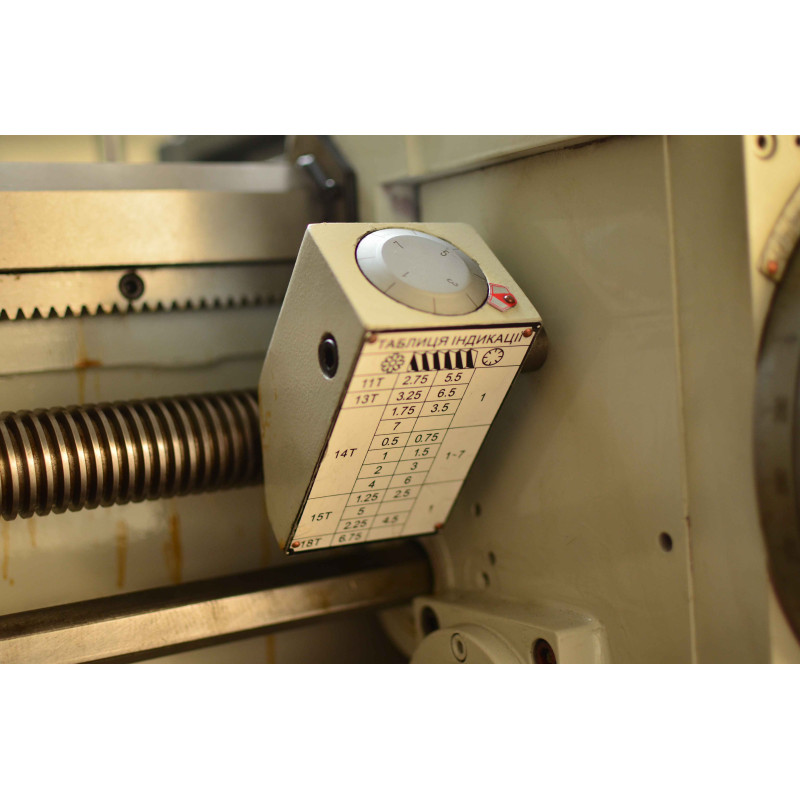

• Резьбоуказатель;
• Изготовлено в соответствии с нормами DIN 8606.

Характеристики:

Модель	Turner 410х1500
Максимальная длина обрабатываемой заготовки между центрами, мм	1500
Максимальный диаметр обрабатываемой заготовки над станиной, мм	410
Максимальный диаметр обрабатываемой детали над поперечными салазками суппорта, мм	220
Максимальный диаметр обрабатываемой детали над выемкой (ГАП), мм	600
Длина выемки, мм	245
Ширина станины, мм	300
Конус отверстия шпинделя	МТ6
Диаметр сквозного отверстия шпинделя, мм	58
Диапазон скоростей шпинделя, об/мин	75-2000
Количество скоростей шпинделя	12
Диапазон поперечных подач каретки суппорта, мм/об	0,020-0,573
Диапазон продольных подач суппорта, мм/об	0,059-1,646
Диапазон шага нарезания метрических резьб, мм	0,2-14
Диапазон шага нарезания дюймовых резьб, ниток на дюйм	2-112
Максимальное продольное перемещение каретки суппорта, мм	128
Максимальное продольное перемещение суппорта, мм	уточн.
Максимальное поперечное перемещение каретки суппорта, мм	285
Максимальное перемещение пиноли задней бабки, мм	130
Конус задней бабки	МТ4
Максимальный размер державки резца, мм	25
Напряжение электродвигателя, В	380
Мощность электродвигателя, кВт	5,5
Устройство цифровой индикации (УЦИ)	Да
Наличие системы подачи смазочно-охлаждающей жидкости (СОЖ)	Да
Наличие местного освещения	Да
Размеры станка в сборе (Д*Ш*В), мм	2750*1080*1340
Вес станка нетто, кг	1920
