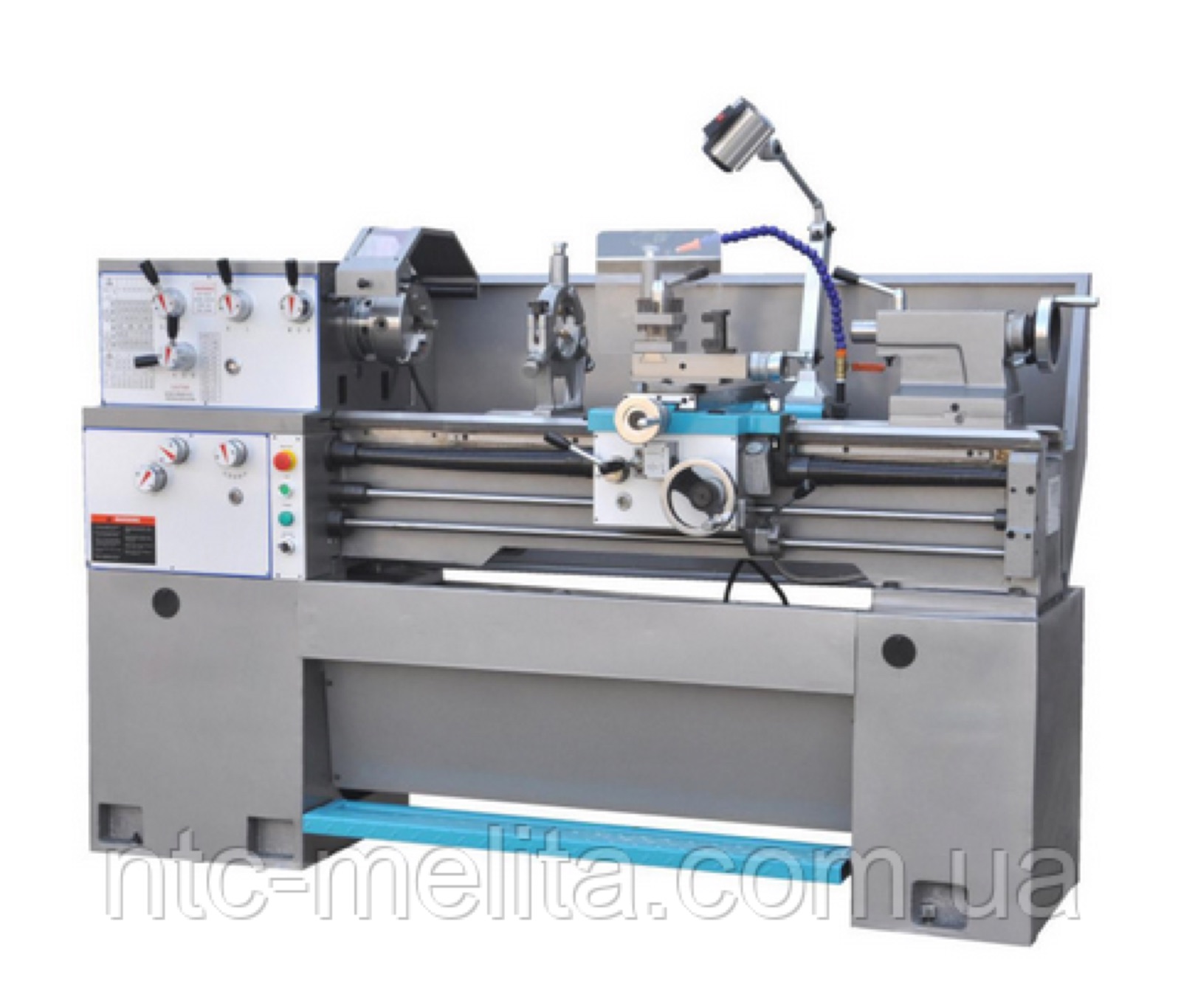

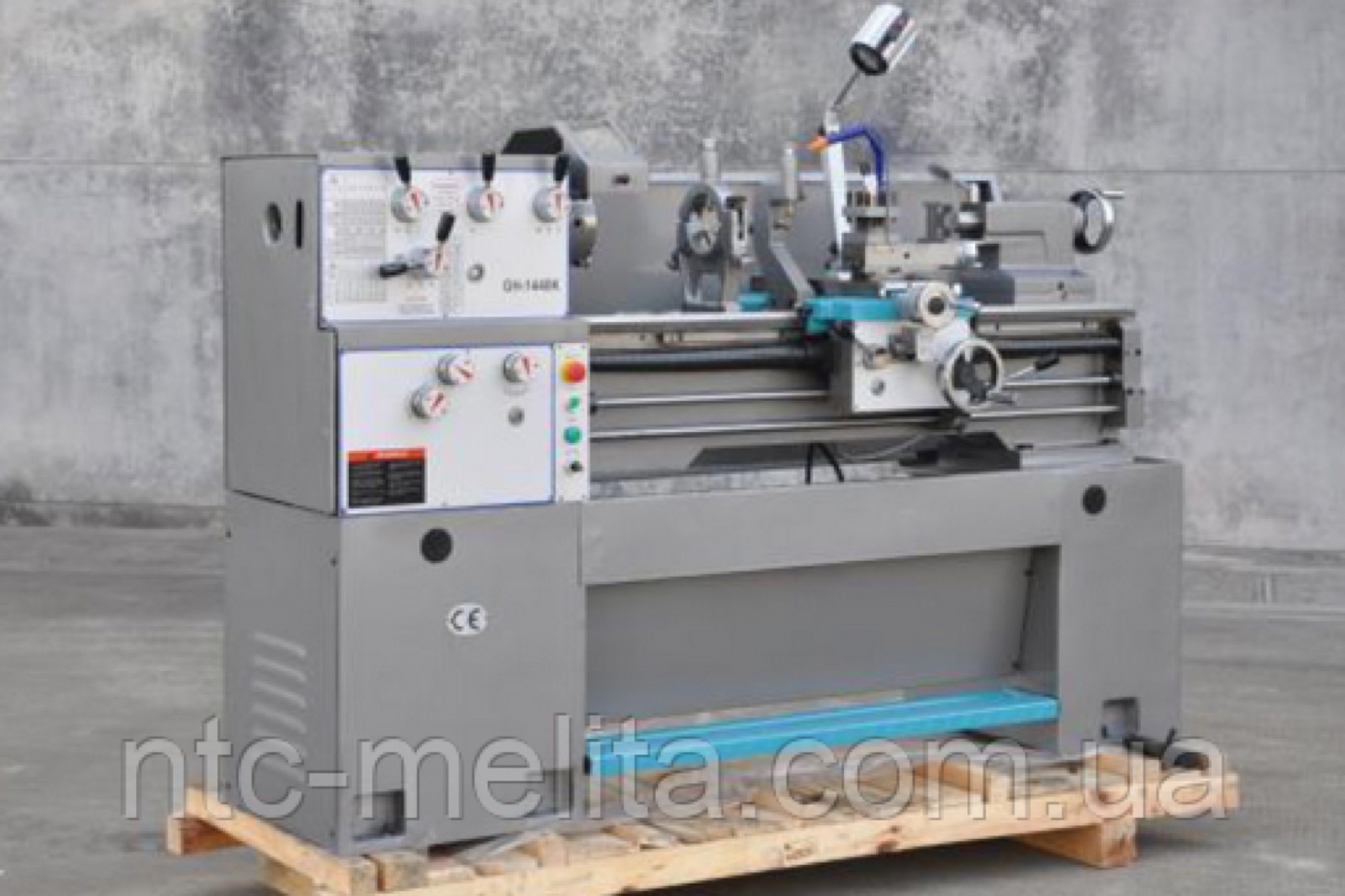

Станок токарно-винторезный FDB Maschinen Turner 360x1000K (DPA)

Универсальный токарно-винторезный станок FDB Maschinen Turner 360x1000K (DPA) предназначен для обработки уравновешенных заготовок и деталей тел вращения. Станок отличается жесткой станиной шириной 260 мм, что обеспечивает минимальное биение шпинделя, и надежностью, которая обеспечивает длительную бесперебойную работу оборудования. Благодаря технологии среднечастотной индукционной закалки достигнута высокая прочность направляющих станины. Удобное расположение органов управления делает работу с токарно-винторезным станком более понятной и интуитивной. Модель FDB Maschinen Turner 360x1000K (DPA) достаточно проста в обслуживании и эксплуатации и применяется в условиях мелкосерийного и единичного производства.

Особенности токарно-винторезного станка FDB Maschinen Turner 360x1000K (DPA):

• Укомплектован УЦИ (устройство цифровой индикации) на 3 оси;
• Станина шириной 260 мм;
• Цельнолитая станина из чугуна;
• Закаленные и шлифованные направляющие станины;
• Закаленные шлифованные шестерни и валы, работающие в масляной ванне;

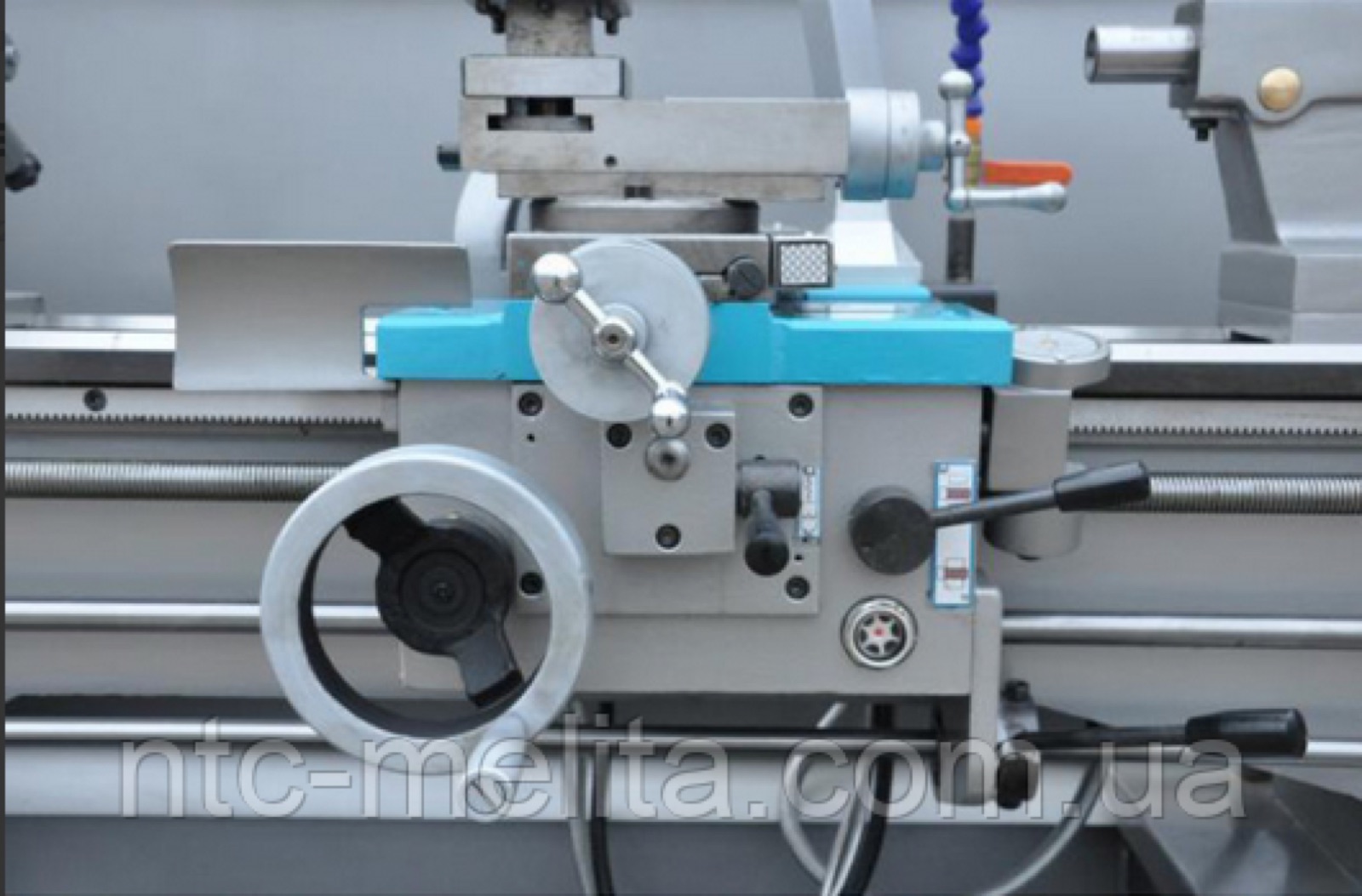

• Продольная и поперечная подачи суппорта;
• Наглядные рукоятки управления коробками скоростей и подач;
• Система подачи СОЖ с дозирующим краном;
• Спиральный кожух ходового винта;
• Механический тормоз шпинделя;
• Резьбоуказатель;
• Изготовлен согласно нормам DIN 8606.

Комплектация:

• 160 мм 3-кулачковый патрон

• 200 мм 4-кулачковый патрон

• Вращающийся и неподвижный центры шпинделя / задней бабки

• Люнет подвижный

• Люнет неподвижный

• 4-позиционная стойка для инструментов

• 300 мм планшайба

• Ножной тормоз

• Рабочая лампа

• Система охлаждения

• Инструментальный ящик и инструменты

• Переключатель скоростей

• Защита от брызг

• Масляный поддон

• Переходная втулка

• Индикатор нарезания резьбы

Технические характеристики:

Модель	Turner 360x1000K (DPA)
Максимальная длина обрабатываемой заготовки между центрами, мм	1000
Максимальный диаметр обрабатываемой заготовки над станиной, мм	360
Максимальный диаметр обрабатываемой детали над поперечными салазками суппорта, мм	210
Максимальный диаметр обрабатываемой детали над выемкой (ГАП), мм	508
Длина выемки, мм	205
Ширина станины, мм	260
Конус отверстия шпинделя	МТ5
Диаметр сквозного отверстия шпинделя, мм	40
Диапазон скоростей шпинделя, об/мин	40-1800
Число скоростей шпинделя	12
Диапазон скоростей поперечных подач каретки суппорта, мм/об	0,024-0,359
Диапазон скоростей продольных подач суппорта, мм/об	0,043-0,653
Диапазон шага нарезания метрических резьб, мм	0,4-7
Диапазон шага нарезания дюймовых резьб, ниток на дюйм	4-56
Максимальное продольное перемещение каретки суппорта, мм	88
Максимальное продольное перемещение суппорта, мм	700
Максимальное поперечное перемещение каретки суппорта, мм	170
Максимальное перемещение пиноли задней бабки, мм	120
Конус задней бабки	МТ3
Максимальный размер державки резцедержателя, мм	16
Напряжение электродвигателя, В	380
Мощность электродвигателя, кВт	2,2
Устройство цифровой индикации (УЦИ)	Да
Наличие системы подачи смазочно-охлаждающей жидкости (СОЖ)	Да
Наличие местного освещения	Да
Размеры станка в сборе (Д*Ш*В), мм	1900*710*1170
Вес станка нетто, кг	1250
