Універсально-фрезерний верстат TMM800

Name: Універсально-фрезерний верстат TMM800
Brand: FDB Maschinen
Price: 1250000 UAH
Availability: PreOrder

1 250 000 ₴з ПДВ

1 041 666,67 ₴ без ПДВ · рахунок для юросіб і ФОП

Отримати рахунок або КП

Подзвонити Viber Telegram

Нова Пошта, Meestза тарифом перевізника

Вантажна транспортна компаніяза тарифом перевізника

Самовивіз, Дніпробезкоштовно

Характеристики

Характеристики
Відстань (кінець вертикального шпинделя-поверхня столу), мм	200-650
Відстань «вісь вертикального шпинделя-поверхня колони», мм	100-750
Відстань «вісь горизонтального шпинделя-поверхня столу», мм	0-450
Вертикальний хід столу (Z), мм	450
Діапазон швидкості вертикального переміщення фрезерного столу	575
Діапазон швидкості поздовжнього переміщення столу, мм/хв	15-370
Діапазон швидкості поперечного переміщення фрезерного столу	15-370
Діапазон швидкостей обертання вертикального шпинделя, об/хв	70-3620
Діапазон швидкостей обертання горизонтального шпинделя, об/хв	58-1800
Кількість швидкостей обертання вертикального шпинделя	10
Кількість швидкостей обертання горизонтального шпинделя	12
Кількість швидкостей поздовжнього переміщення фрезерного столу	8
Кількість швидкостей поперечного переміщення фрезерного столу	8
Конус горизонтального шпинделя	ISO50
Конус пінолі вертикального шпинделя	ISO40
Кут нахилу фрезерної голови «вправо-вліво», градус	±45
Кут повороту фрезерної голови навколо осі стійки, градус	±180
Максимальне навантаження на стіл, кг	300
Максимальний діаметр вертикального фрезерування, мм	25
Максимальний діаметр торцевого (дискового) фрезерування, мм	125
Підсвічування робочої зони	Опціонально
Поздовжній хід столу (X), мм	1000
Поперечний хід столу (Y), мм	300
Потужність електродвигуна приводу вертикального шпинделя, кВт	3,7
Потужність електродвигуна приводу горизонтального шпинделя, кВт	4
ПЦІ (Пристрій Цифрової Індикації)	Опціонально
Різьблення затискної штанги	М16
ЗОР (Система подачі охолоджувальної рідини)	Опціонально
Т-подібні пази	3х18х80
Хід пінолі вертикального шпинделя, мм	140
Вага (кг)	2200
Розмір столу (мм)	1320х360
Напруга (В)	380
Габаритні розміри (мм)	2070х2020х2330
Максимальний діаметр свердління, мм	30

Опис

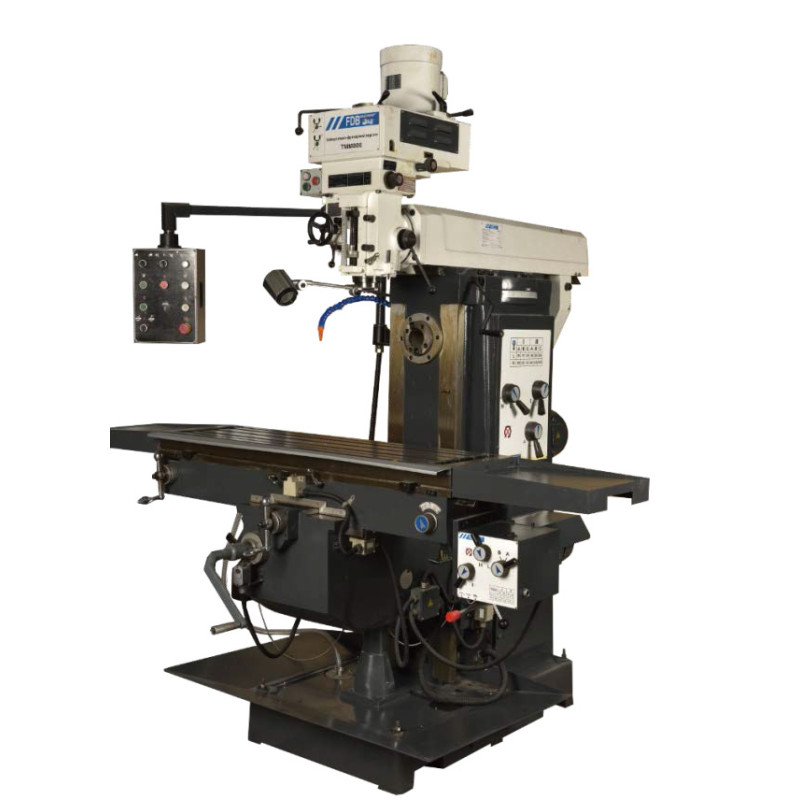

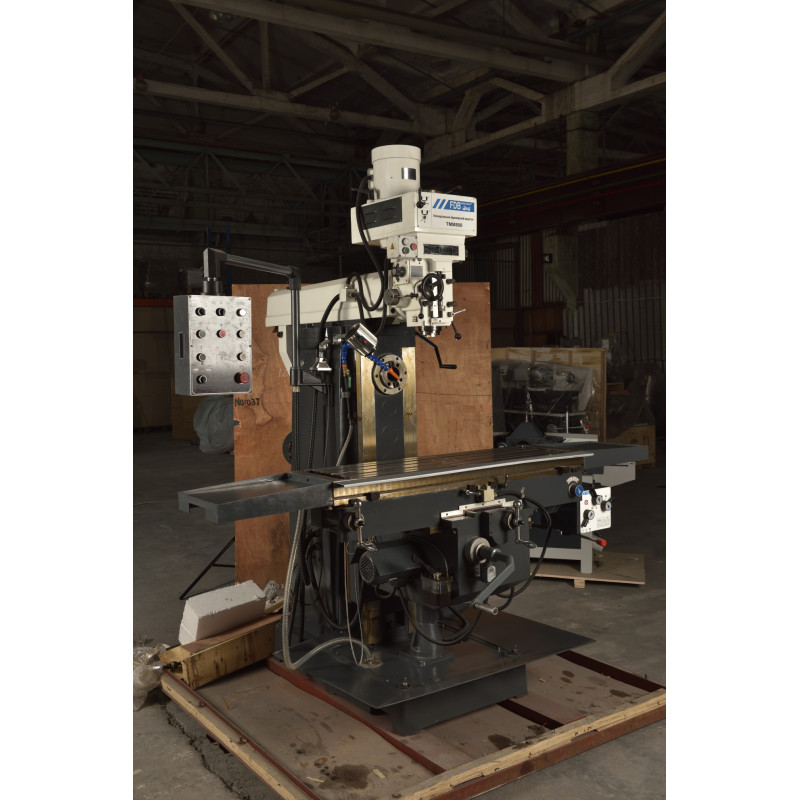

Універсально-фрезерний верстат FDB Maschinen TMM800 обробляє плоскі та корпусні деталі з чорних і кольорових металів торцевими, кінцевими, дисковими та фасонними фрезами. На ньому також свердлять і попередньо розточують отвори та нарізають різьбу мітчиком. Цей фрезерний верстат по металу має мультиповоротну фрезерну головку і автоматичну подачу столу по осях X, Y і Z.

Параметри: стіл 1320 х 360 мм, хід X/Y/Z 1000/300/450 мм, вертикальний шпиндель ISO40 70-3620 об/хв, горизонтальний ISO50 58-1800 об/хв, двигуни 3,7 і 4 кВт, вага 2200 кг. Верстат для виробничих і ремонтних цехів.

Універсальний фрезерний верстат FDB Maschinen ТММ-800 призначений для обробки плоских і корпусних деталей з чорних, кольорових металів та їх сплавів торцевими, кінцевими, дисковими і фасонними фрезами.

Дана модель дозволяє здійснювати свердління і попереднє розточування отворів, нарізання різьблення мітчиком.

Особливості FDB Maschinen ТММ-800:

Широка область застосування

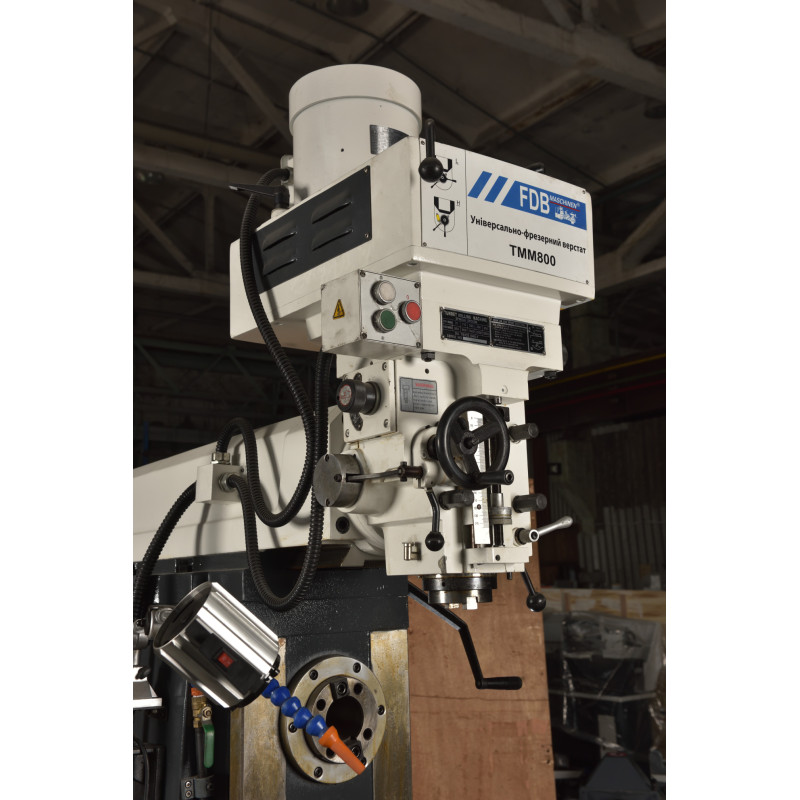

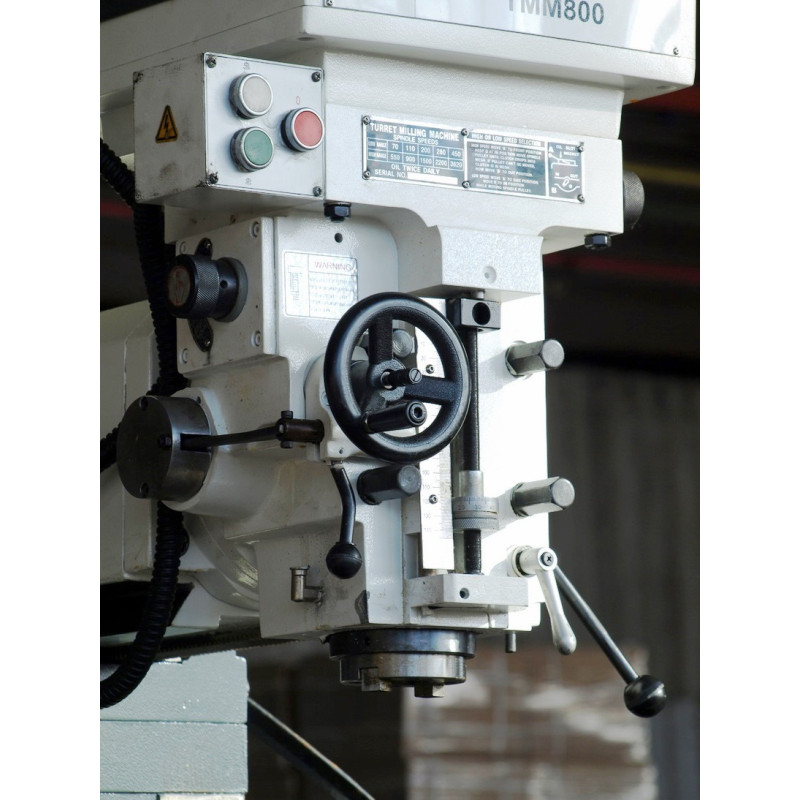

Мультиповоротна фрезерна головка
Важка масивна лита конструкція
Високоякісна механіка

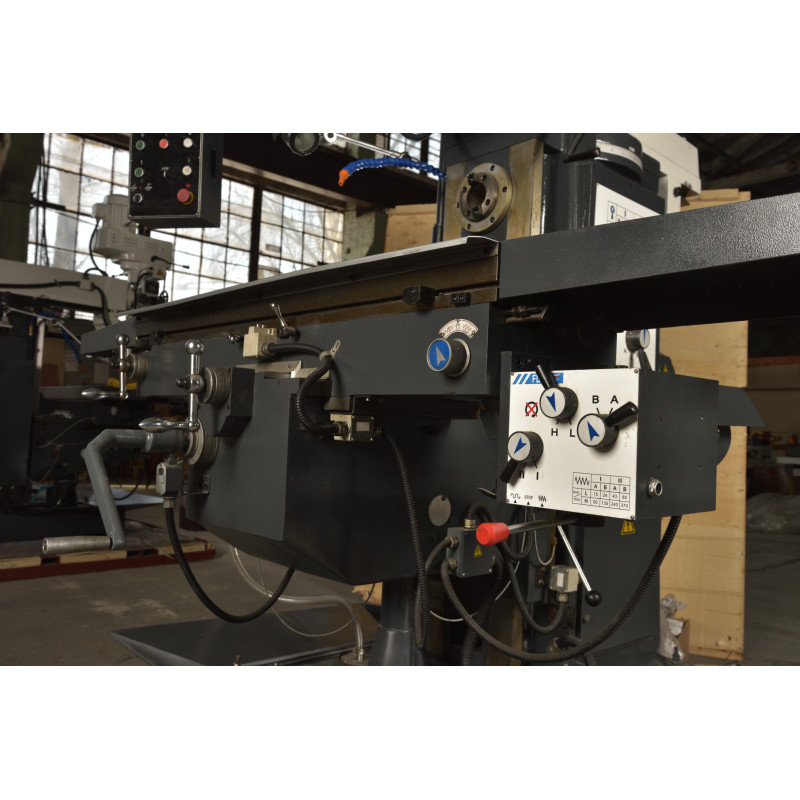

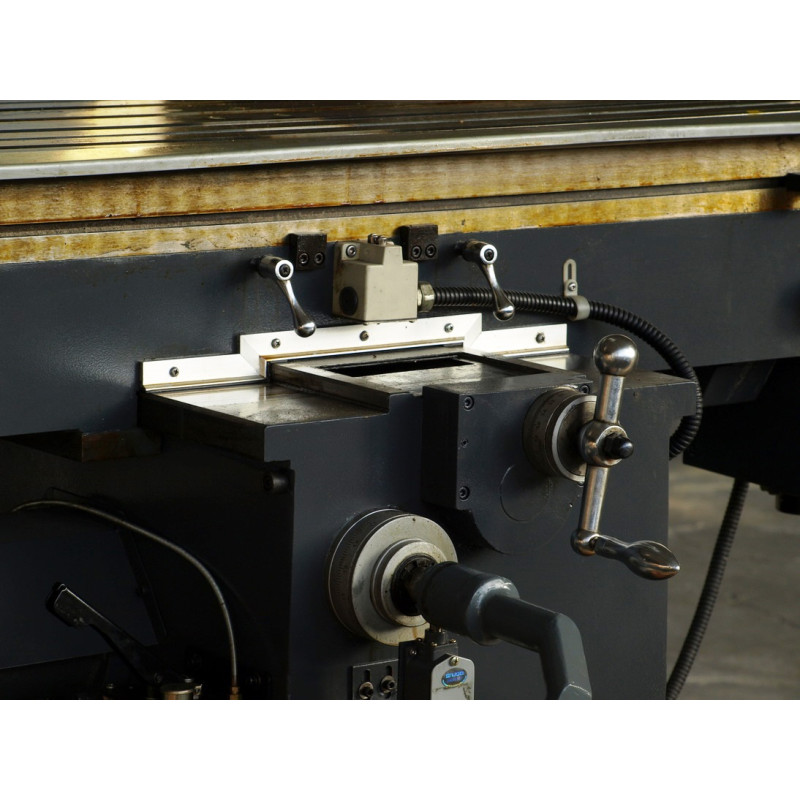

Масивний прецизійний стіл з автоматичною подачею по осях X, Y і Z
Цілісна прямокутна напрямна Z
Всі напрямні загартовані
Висока точність обробки досягається шляхом застосування конічних і роликових підшипників (биття пінолі не перевищує 0,001 мм)
Автоматична подача пінолі шпинделя
Система захисту двигуна, реверсивний перемикач обертання, кнопка аварійної зупинки
Центральна система змащення напрямних

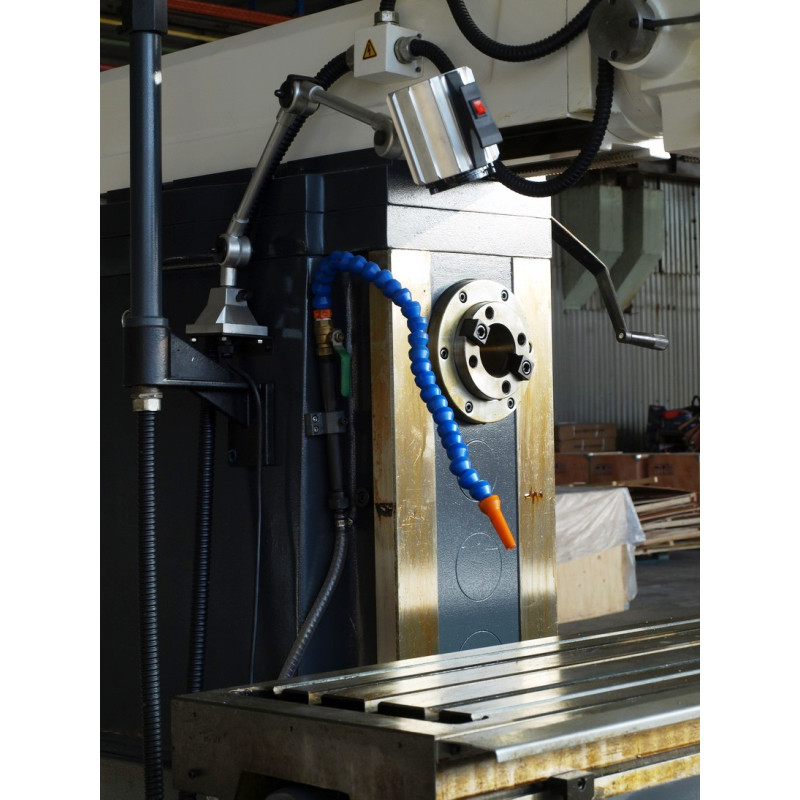

Подача МОР в зону різання
Зручна, ергономічна панель управління

Технічні характеристики:

***Технічні характеристики можуть відрізнятися від вказаних на сайті. Обговорюються в кожному окремому випадку

Модель	TMM800
Максимальний діаметр свердління (сталь), мм	30
Максимальний діаметр торцевого (дискового) фрезерування, мм	125
Максимальний діаметр вертикального фрезерування, мм	25
Діапазон швидкостей обертання вертикального шпинделя, об/хв	70-3620
Кількість швидкостей обертання вертикального шпинделя	10
Діапазон швидкостей обертання горизонтального шпинделя, об/хв	58-1800
Кількість швидкостей обертання горизонтального шпинделя	12
Напруга електродвигунів вертикального і горизонтального шпинделів, В	380
Потужність електродвигуна приводу вертикального шпинделя, кВт	3,7
Потужність електродвигуна приводу горизонтального шпинделя, кВт	4
Хід пінолі вертикального шпинделя, мм	140
Відстань «кінець вертикального шпинделя-поверхня столу», мм	200-650
Відстань «вісь вертикального шпинделя-поверхня колони», мм	100-750
Конус пінолі вертикального шпинделя	ISO40
Різьба затискної штанги	М16
Кут нахилу фрезерної головки «вправо-вліво», градус	±45
Кут повороту фрезерної головки навколо осі стійки, градус	±180
Відстань «вісь горизонтального шпинделя-поверхня столу», мм	0-450
Конус горизонтального шпинделя	ISO50
Розмір столу (Д*Ш), мм	1600х360
Поворот столу навколо осі (макс.), град.	-
Поздовжній хід столу (X), мм	1300
Поперечний хід столу (Y), мм	300
Вертикальний хід столу (Z), мм	400
Т-подібні пази, кількість / розмір (мм) / відстань (мм)	5х14х95

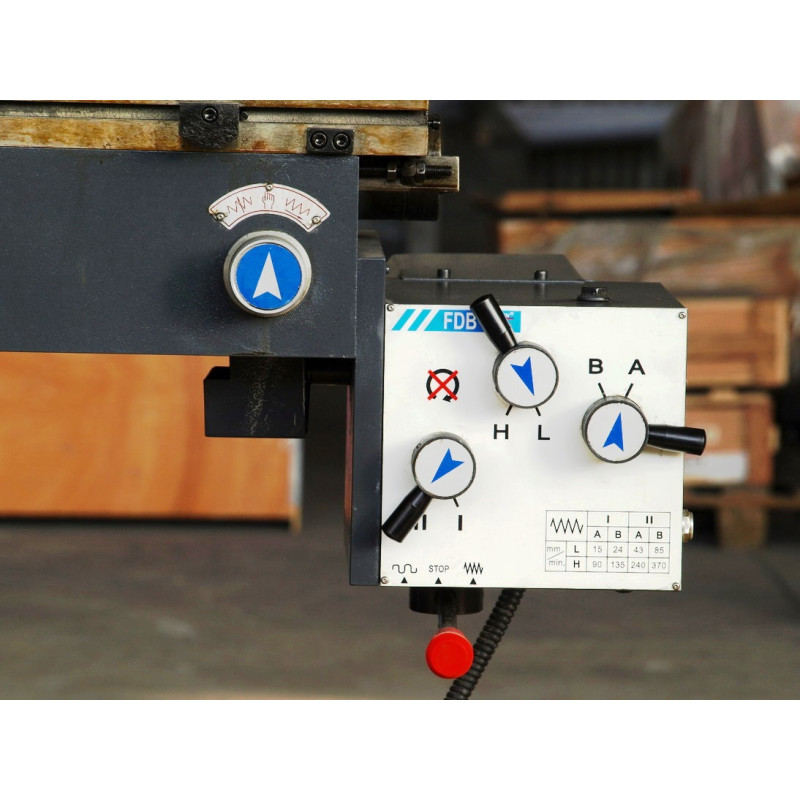

Діапазон швидкості поздовжнього переміщення фрезерного столу, мм/хв	15-370
Кількість швидкостей поздовжнього переміщення фрезерного столу	8
Діапазон швидкості поперечного переміщення фрезерного столу, мм/хв	15-370
Кількість швидкостей поперечного переміщення фрезерного столу	8
Діапазон швидкості вертикального переміщення фрезерного столу, мм/хв	575
Потужність електродвигуна поздовжнього і поперечного переміщення фрезерного столу, кВт	0,75
Потужність електродвигуна вертикального переміщення фрезерного столу, кВт	1,1
Максимальне навантаження на стіл, кг	300
ПЦІ (Пристрій цифрової індикації)	Опціонально
ЗОР (Система подачі охолоджувальної рідини)	+
Підсвічування робочої зони	+
Вага верстата нетто, кг	2300
Габаритні розміри верстата (ДШВ), мм	2070х2550х2650
