Універсально-фрезерний верстат FDB Maschinen TMM200W

Name: Універсально-фрезерний верстат FDB Maschinen TMM200W
Brand: FDB Maschinen
SKU: 830074
Price: 730000 UAH
Availability: PreOrder

730 000 ₴з ПДВ

608 333,33 ₴ без ПДВ · рахунок для юросіб і ФОП

Отримати рахунок або КП

Подзвонити Viber Telegram

Нова Пошта, Meestза тарифом перевізника

Вантажна транспортна компаніяза тарифом перевізника

Самовивіз, Дніпробезкоштовно

Характеристики

Основні
Виробник	FDB Maschinen
Країна виробник	Німеччина
Відстань (кінець вертикального шпинделя-поверхня столу), мм	120-500
Відстань «вісь вертикального шпинделя-поверхня колони», мм	220-560
Відстань «вісь горизонтальний шпиндель-поверхня столу», мм	0-380
Вертикальний хід столу (Z), мм	380
Діапазон швидкості поздовжнього переміщення столу, мм/хв	30-720
Діапазон швидкостей обертання вертикального шпинделя, об/хв	90-2000
Діапазон швидкостей обертання горизонтального шпинделя, об/хв	60-1350
Кількість швидкостей обертання вертикального шпинделя	12
Конус горизонтального шпинделя	ISO40
Конус пінолі вертикального шпинделя	ISO40
Кут нахилу фрезерної голови «вправо-вліво», градус	±90
Кут повороту фрезерної голови навколо осі стійки, градус	±180
Максимальне навантаження на стіл, кг	300
Максимальний діаметр вертикального фрезерування, мм	25
Максимальний діаметр торцевого (дискового) фрезерування, мм	125
Підсвічування робочої зони	Встановлено
Поздовжній хід столу (X), мм	750
Поперечний хід столу (Y), мм	270
Потужність електродвигуна приводу вертикального шпинделя, кВт	2,2
Потужність електродвигуна приводу горизонтального шпинделя, кВт	2,2
ПЦІ (Пристрій Цифрової Індикації)	Встановлено
Різьблення затискної штанги	M16
СОЖ (Система подачі охолоджувальної рідини)	Встановлено
Т-подібні пази	3х14х70
Хід пінолі вертикального шпинделя, мм	120
Вага (кг)	1650
Розмір столу (мм)	1270x320
Напруга (В)	380
Габаритні розміри (мм)	1700x1650x2245
Максимальний діаметр свердління, мм	50

Опис

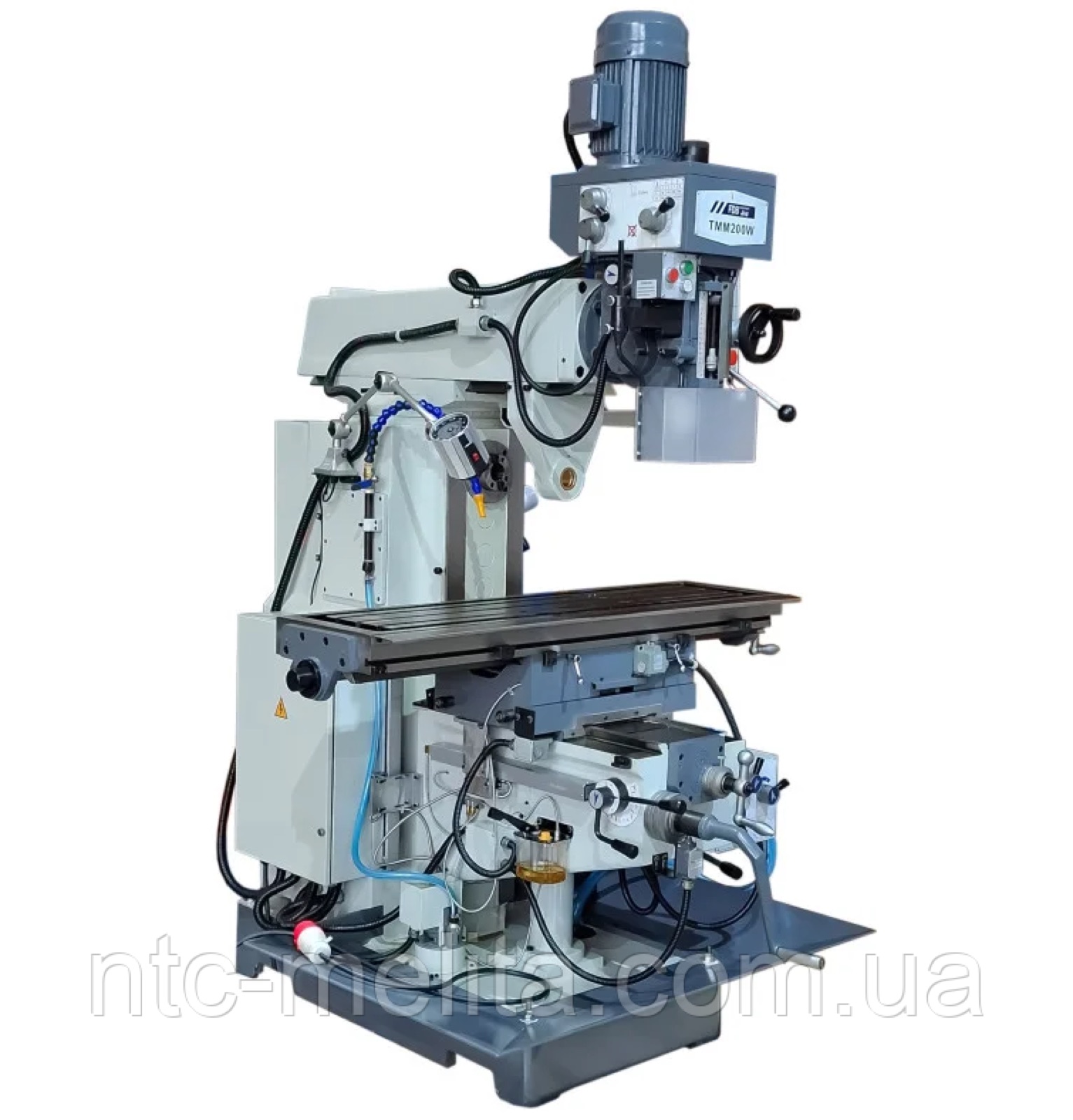

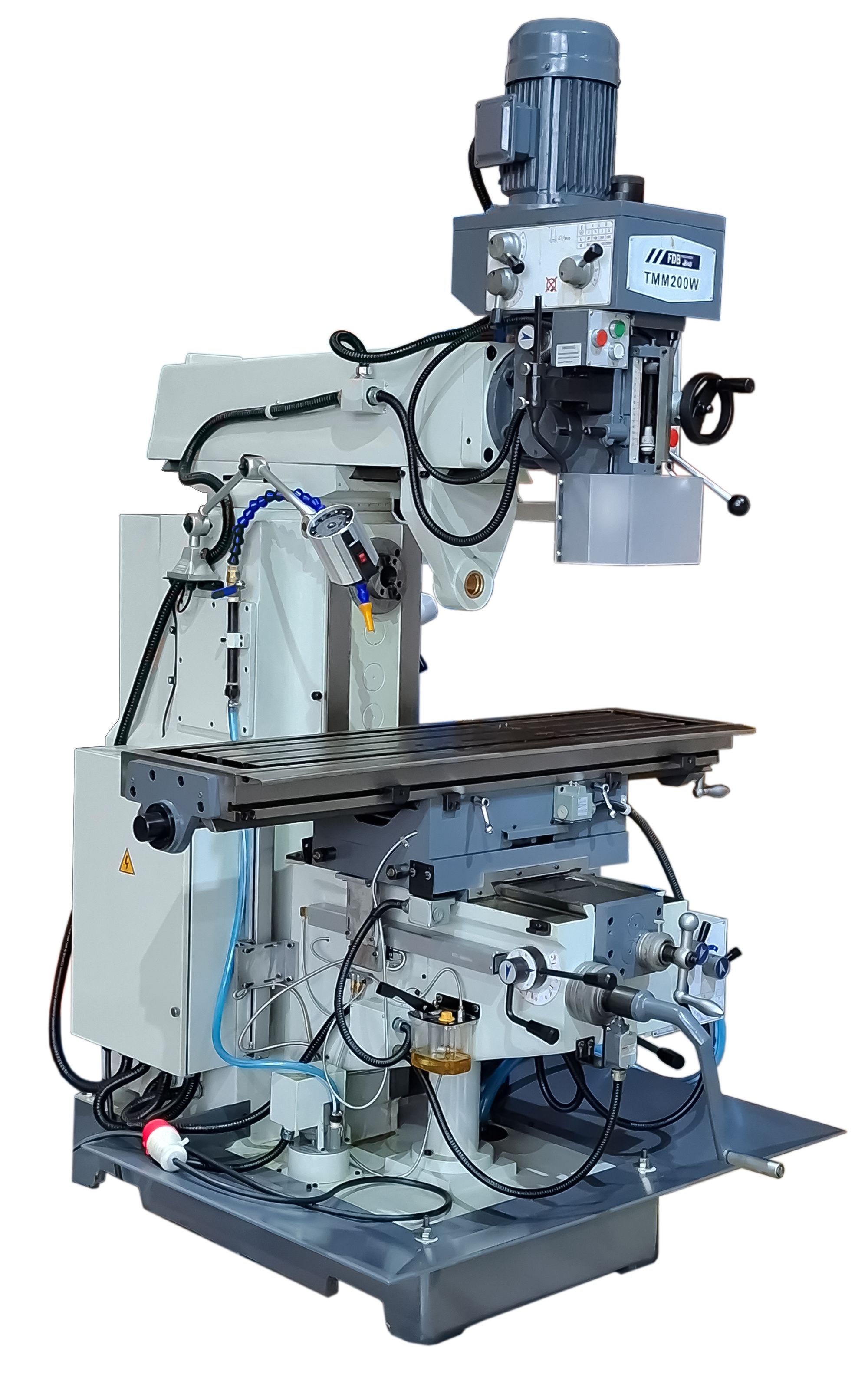

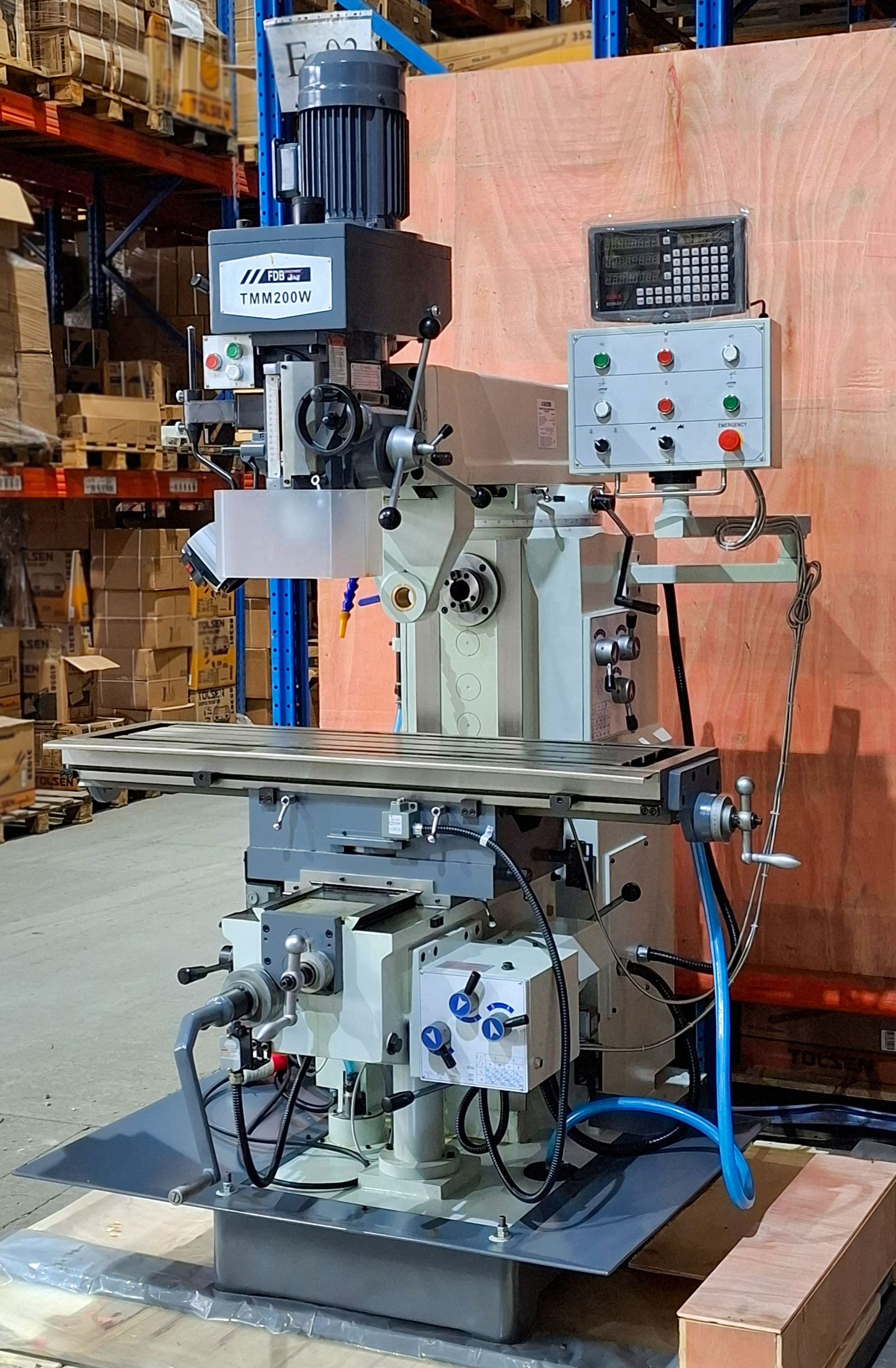

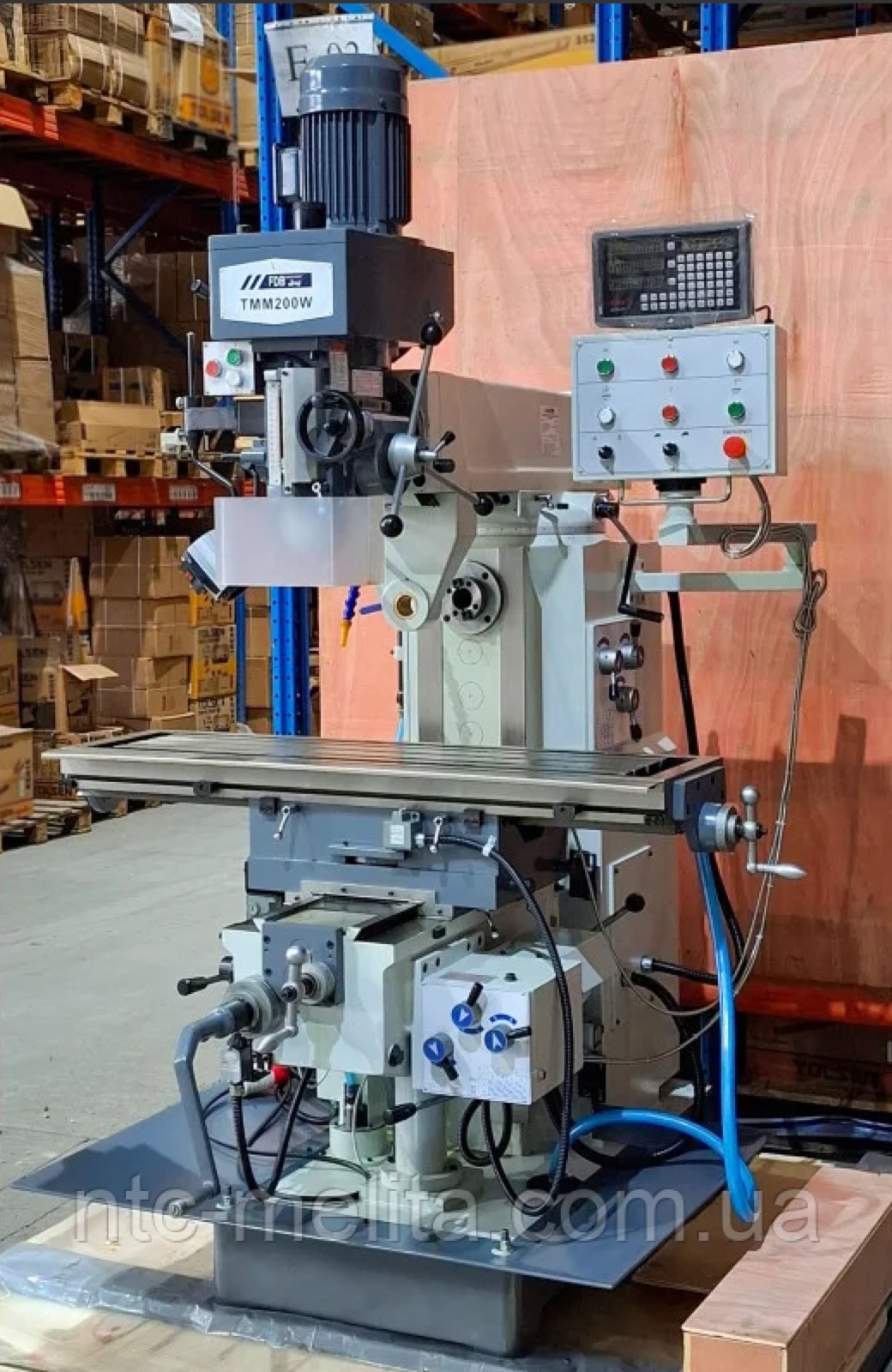

FDB Maschinen TMM200W - універсально-фрезерний верстат з вертикальною і горизонтальною фрезерними головками. На ньому фрезерують площини, похилі поверхні, пази та шліци, а також свердлять і нарізають різьбу. Масивна чавунна конструкція, напрямні ластівчин хвіст по всіх осях, автоматична подача шпинделя і столу по осях X, Y і Z. Консольно-фрезерний верстат такого класу працює в механічних цехах.

Стіл 1270х320 мм з навантаженням до 300 кг, поздовжній хід 750 мм. Вертикальний шпиндель ISO40, 90-2000 об/хв, двигун 2,2 кВт, поворот головки ±45°. Пристрій цифрової індикації в базовій комплектації. Підходить для інструментальних і ремонтних цехів та дрібносерійного виробництва.

Універсальний фрезерний верстат FDB Maschinen TMM200 призначений для виконання різних фрезерних робіт, а також свердління і нарізання різьблення.

Модель TMM200 представляє собою легкий універсальний верстат, який оснащений двома шпиндельними блоками: горизонтальним і вертикальним; дозволяє фрезерувати різні площини, похилистості, западини, шлиці та ін. Апарат характеризується високою надійністю, тривалим періодом експлуатації і високою точністю обробки.

Особливості FDB Maschinen TMM200:

Агрегат оснащений вертикально-фрезерною і горизонтальною головкою, завдяки чому є багатофункціональним універсально-фрезерним обладнанням.

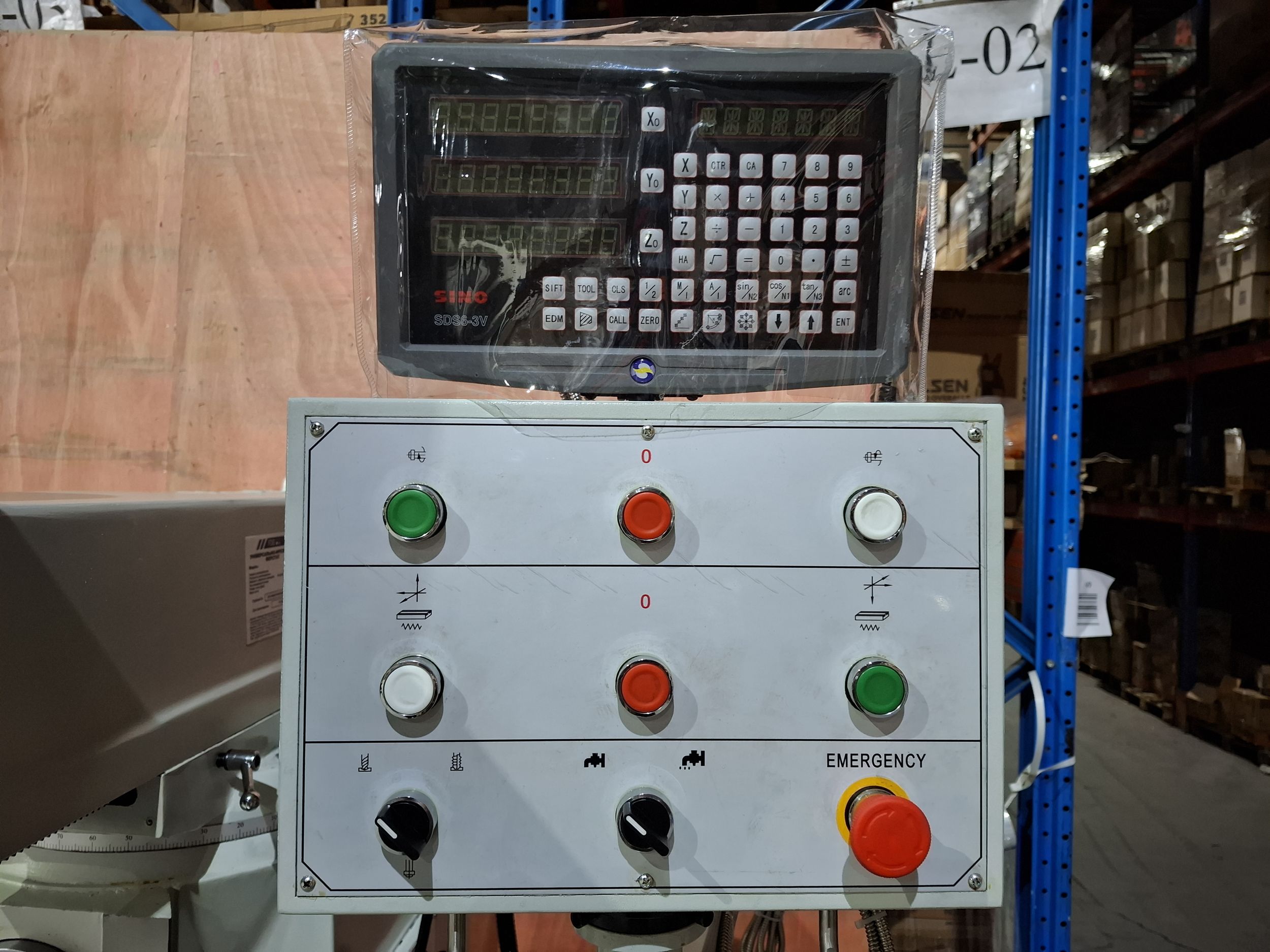

Пристрій цифрової індикації (ПЦІ) в базовій комплектації.
Автоматична подача шпинделя
Автоматична подача по осям X/Y/Z
Жорстка масивна конструкція з високоякісного чавуна, цілісна прямокутна напрямна осі Z, масивний прецизійний стіл.
Висока точність обробки досягається шляхом застосування конічних роликових підшипників.
Напрямні типу «ластівчин хвіст» по всіх осях.

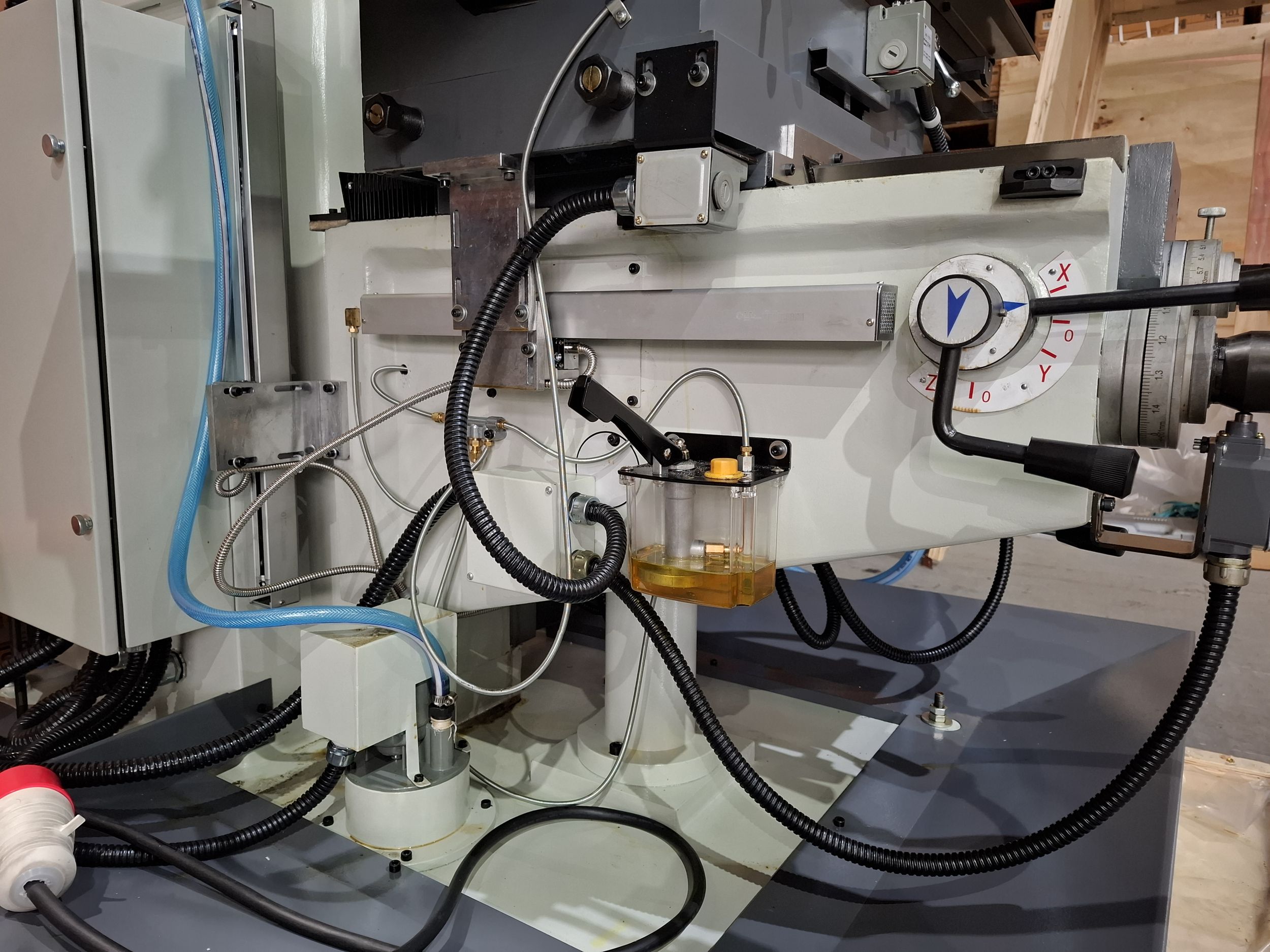

Система захисту двигуна, реверсивний перемикач обертання, кнопка аварійної зупинки, система подачі МОР і центральна система змащення напрямних.
Зручна, ергономічна панель управління.
Головний вимикач, кнопка аварійної зупинки верстата в стандартній комплектації.

Технічні характеристики:

Макс. продуктивність свердління	50 мм (Чавун)
Макс. продуктивність свердління (автоподача)	10 мм (сталь) 14 мм (чавун)
Макс. продуктивність торцевого фрезерування вертикаль	25 мм
Макс. продуктивність торцевого фрезерування горизонталь	125 мм
Макс. навантаження на робочий стіл	300 кг
Розмір столу	1270x320 мм
Поперечний хід	270 мм
Поздовжній хід	750 мм
Хід стола	380 мм

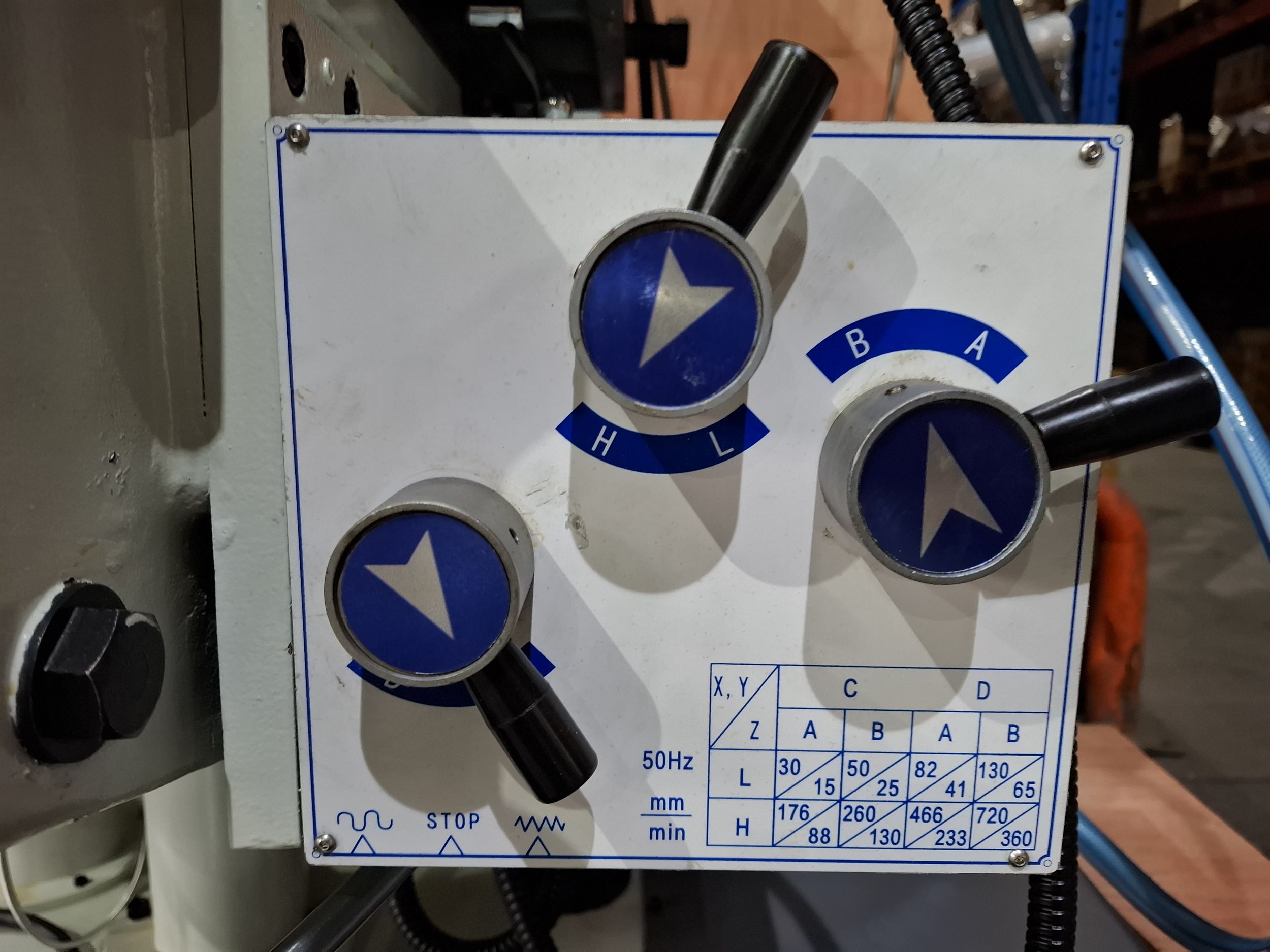

Діапазон швидкості столу (X/Y)	30-260/82-720 мм/хв
Діапазон швидкості коліна (Z)	15-130/41-360 мм/хв
Двигун подачі	1,1 кВт
Т-подібний паз	3 x 14 х 70 мм
Хід консолі	340 мм
Вертикальний шпиндель
Конус отвору шпинделя	ISO40
Хід шпинделя	120 мм
Відстань від центра шпінделя до направляючих колони	220-560
Макс. відстань від шпинделя до столу	120-500 мм
Крок швидкості шпинделя	8

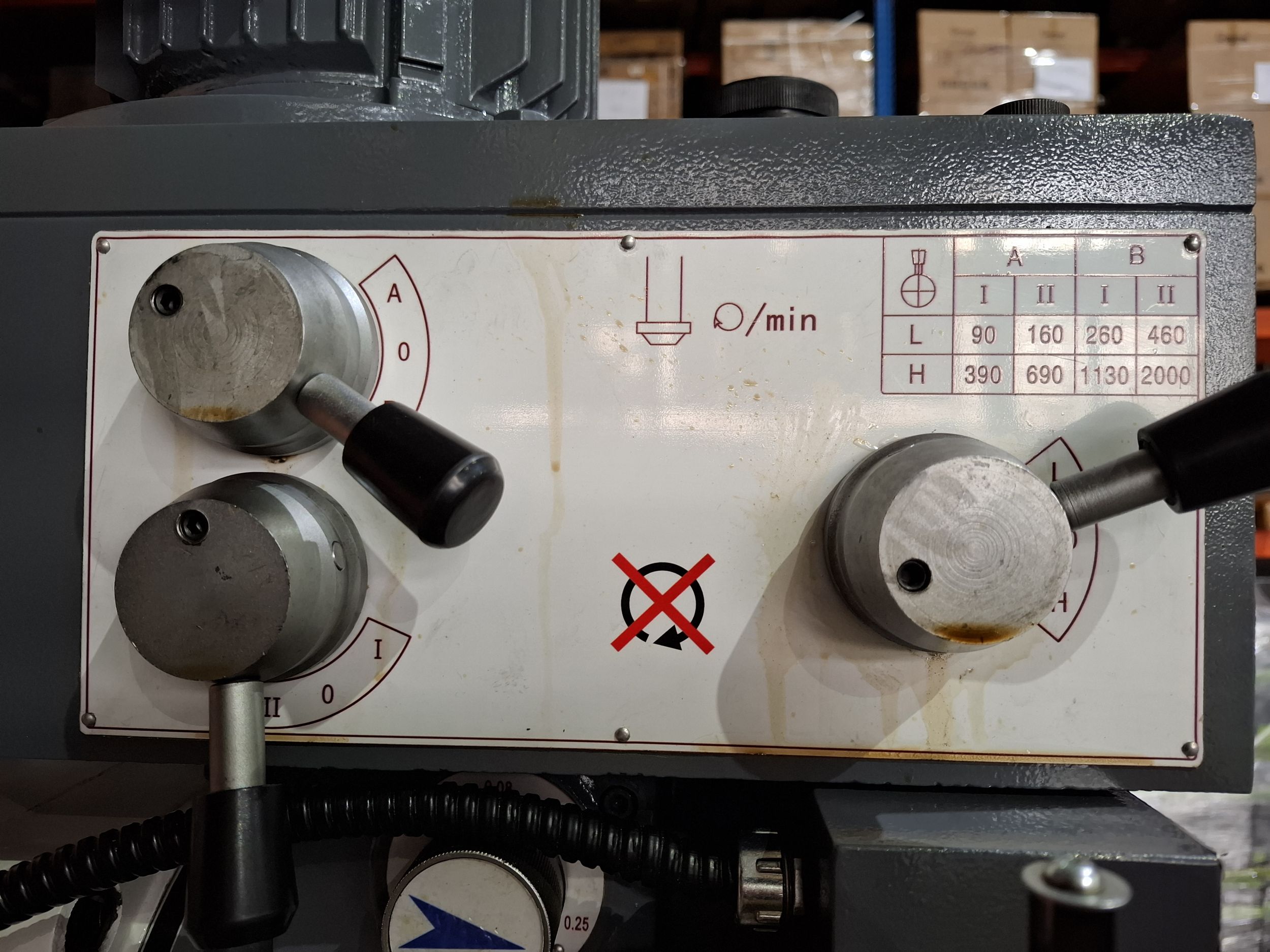

Діапазон швидкостей шпинделя	90 - 2000 об/хв
Двигун	2,2 кВт
Поворот головки (вліво і вправо)	±45º
Горизонтальний шпиндель
Конус отвору шпинделя	ISO40
Макс. відстань від шпинделя до столу	0 - 380 мм
Макс. відстань від шпинделя до консолі	120 мм
Крок швидкості шпинделя	12
Діапазон швидкості шпинделя	60 - 1350 об/хв
Двигун	2,2 кВт
Вага	1650 кг
Габарити упаковки	1700x1650x2245 мм
