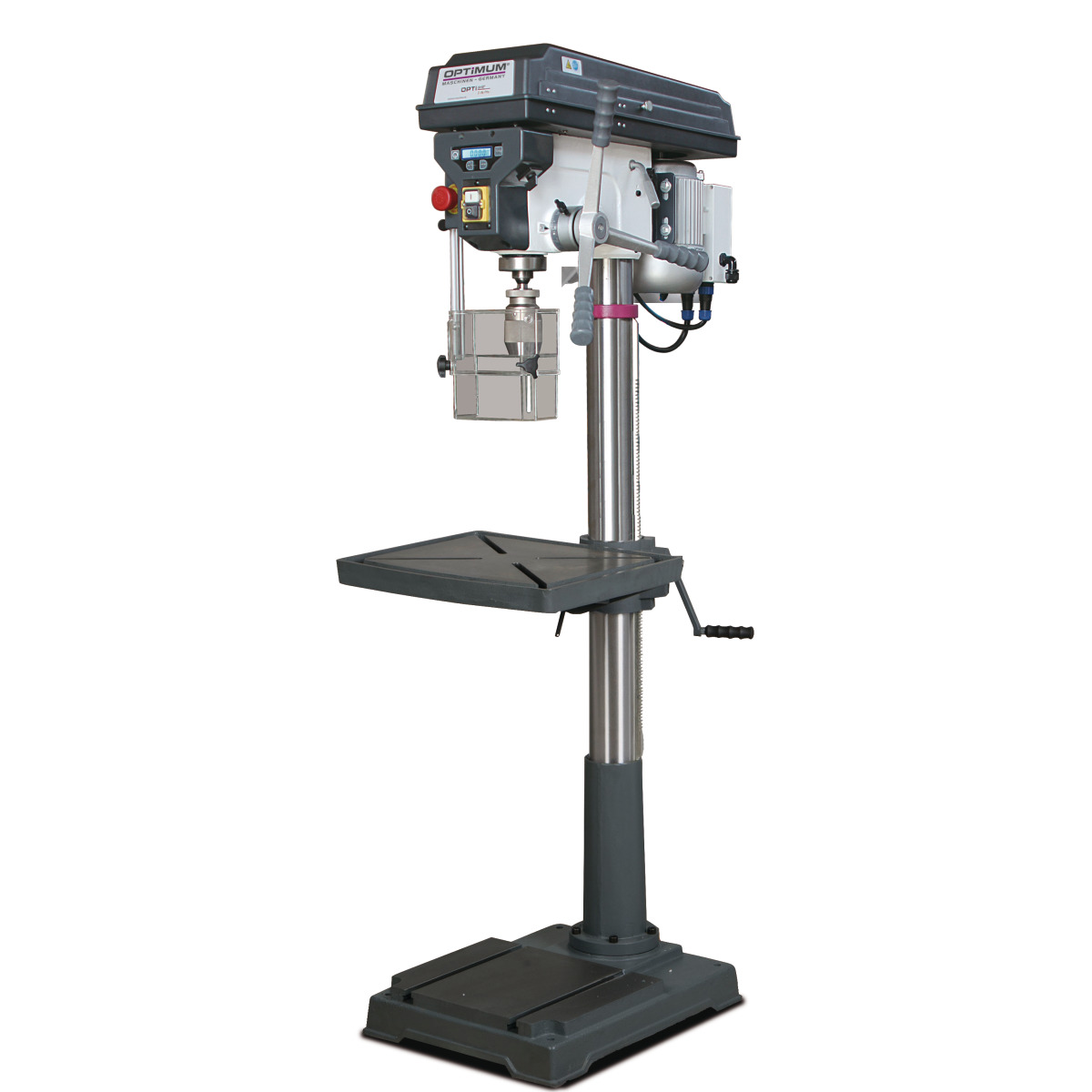

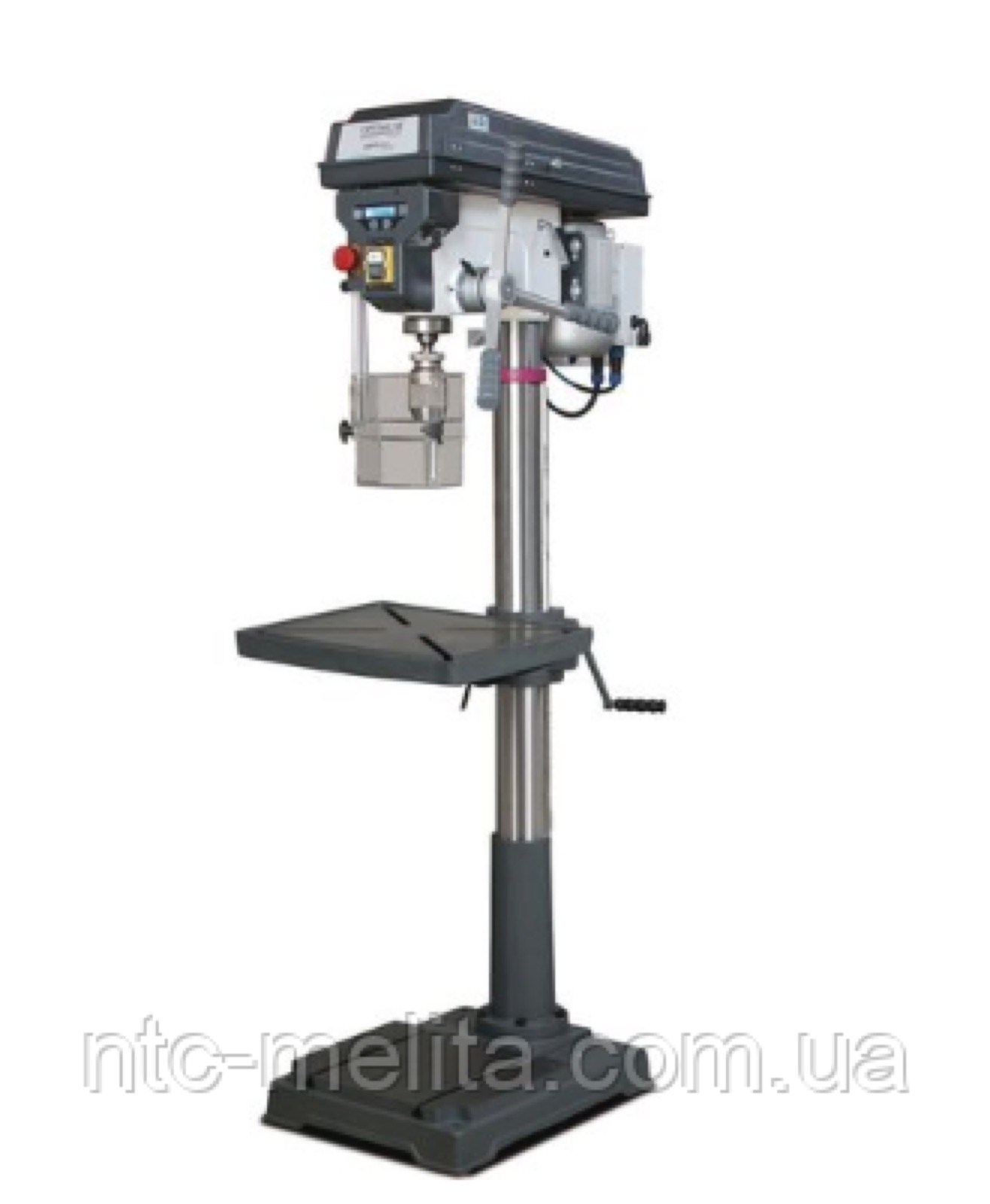

Свердлильний верстат для металу OPTIdrill D 33Pro

Промисловий свердлильний верстат для металу OPTIdrill D 33Pro з початку 2018 року почав вироблятися з клиноремінним приводом. Успіх і популярність моделі свердлильного верстата OPTIMUM B33Pro сприяли цій модернізації. З огляду на побажання безлічі користувачів, у функціонал свердлильного верстата OPTIdrill D 33Pro, додана ще одна важлива функція — обмеження глибини свердління отворів.

Технічний опис:

• Свердлильний верстат OPTIdrill D 33Pro розташовується на литій чавунній основі, де міцно закріплена колона верстата. Ця конструкція забезпечує стійкість і протистоїть вібраціям, що виникають під час роботи. Основу свердлильного верстата відлито з Т-подібними пазами, для закріплення в них верстатних лещат і великогабаритних заготівок.
• На колоні верстата, надійно закріплений свердлильний стіл, який має діагональні пази для кріплення лещат, поворотних столів і іншої верстатної оснастки. По периметру столу розташовується спеціальний канал для збору охолоджувальної рідини та зливу її в бак і повторного застосування. Свердлильний стіл легко може бути переміщений уздовж колони свердлильного верстата за допомогою обертання ручки, а також може бути нахилений на 45° або повернений навколо осі колони на 180° в будь-який бік.
• Для економії часу та водночас збереження точності під час свердління безлічі однакових отворів у моделі свердлильного верстата OPTIdrill D 33Pro передбачена функція обмеження глибини переміщення пінолі шпинделя.

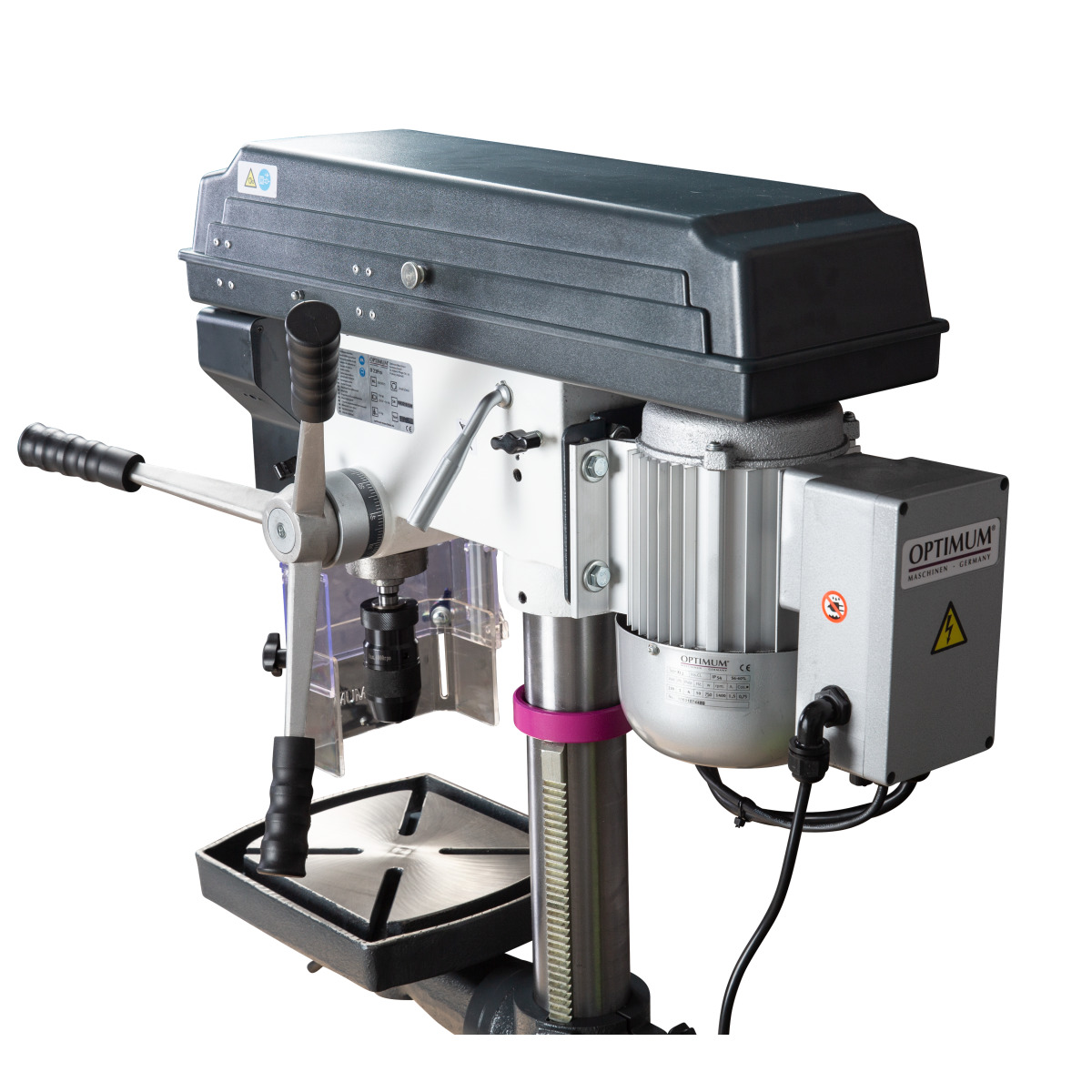

• Як описано вище, верстат D 33Pro має клинопасовий привід, де застосовані алюмінієві шківи та зубчасті ремені фірми GATES. Така конструкція найбільш точно передає обертання від електродвигуна до шпинделя верстата, не допускаючи моментів прослизання ременя, або пробуксовування.
• Металевий кожух, що закриває пасове передавання, має вбудований кінцевий вимикач, який запобігає запуску свердлильного верстата за відкритої кришки кожуха.
• На верстат OPTIdrill D 33Pro встановлений якісний, точний шпиндель, який розташовується на високоточних підшипниках, що дає змогу отримати під час свердління задані параметри точності свердління — радіальне биття свердлильного патрона не більш ніж 0,020 мм. Наявність реверсу обертання шпинделя дає змогу виконувати нарізування різьби. Шпиндель свердлильного верстата має виліт осі 254 мм і має дев'ять швидкостей обертання в діапазоні від 120 до 1810 обертів на хвилину.
• На панелі керування верстата зручно розташована кнопка аварійної зупинки, кнопка запуску верстата, що має захист від вологи, пилу та падіння напруги, а також два цифрові екрани, екран, що показує глибину свердління отворів і екран, що відтворює показники швидкості обертання шпинделя.
• Колодка переміщення шпинделя, виготовлена з литого алюмінію й має гумові зручні в роботі ручки.
• На свердлильному верстаті OPTIdrill D 33Pro встановлений надійний промисловий електродвигун, потужністю 1,1 кВт. у разі електроживлення 380 В.
• Для гарантування безпечної роботи оператора на верстаті оперативне електричне коло має напругу 24 В постійного струму.

Технічні характеристики:

Модель свердлильного верстата	OPTIdrill D 33Pro
Арт№	3003040
Довжина:	755 мм
Ширина	440 мм
Висота	1705 мм
Вага (нетто)	132 кг
Потужність електродвигуна	1,1 кВт
Електрична напруга	400 В
Кількість фаз	3 Ph
Тип струму	~
Частота живлення мережі	50 Гц
Діаметр пінолі	92 мм
Макс діаметр свердління в сталі (S235JR)	30 мм
Макс діаметр свердління у сталі безперервно (S235JR)	25 мм
Діаметр колони	120 мм
Конус шпинделя	MK4
Виліт осі шпинделя	254 мм
Діапазон швидкостей	120 — 1810 об/хв
Кількість ступенів швидкостей	9
Довжина робочої поверхні рухомого стола	475 мм
Ширина рухомого столу	425 мм
Розмір  T-подібного паза	14 мм
Поворот рухомого столу	360 градусів
Нахил рухомого столу	45 градусів
Макс. відстань, шпиндель — рухомий стіл	695 мм
Макс. відстань, шпиндель-основа	1180 мм
Довжина робочої поверхні основи	410 мм
Ширина робочої поверхні основи	325 мм
Розмір T-подібних пазів основи	16 мм
Кількість Т-подібних пазів основи	2
Відстань між Т-подібними пазами основи	250 мм

Комплект постачання:

1. Безключовий патрон 1 — 16 мм
2. Перехідна оправа MK 3/B16
3. Т-подібна гайка

Додаткові предмети:

Аксесуари для свердлильного верстата OPTIdrill D 33Pro	Арт№
Свердлильний патрон OPTIMUM без ключа  MK 4,  1 — 16 мм	3050574
Перехідна оправа MK4-MK3	3050664
Перехідна оправа MK4-B16	3050661
Набір свердел із конусом  MK 3,  HSS	3051003
Набір прихватів SPW 12	3352017
Виштовхувач для конусів  MSP2	3050637
Різьбонарізна головка M5 — M12 / B16	3352042
Універсальна станція подавання МОР  230 В	3352002
Стандартні лещата BMS 100 з шириною губок 100 мм	3000010
Стандартні лещата BMS 120 з шириною губок 120 мм	3000012
Стандартні лещата BSI 100 з шириною губок 100 мм	3000210
Стандартні лещата BSI 140 з шириною губок 140 мм	3000214
Стандартні лещата BSI-Q 100 із шириною губок 100 мм	3000230
Стандартні лещата BSI-Q 140 із шириною губок 140 мм	3000234
Швидкозатискний прецизійний патрон 1-8 мм, B16	3050608
Швидкозатискний прецизійний патрон 1-10 мм, B16	3050610
Швидкозатискний прецизійний патрон 1-13 мм, B16	3050623
Швидкозатискний прецизійний патрон 1-16 мм, B16	3050626
Перехідна оправа MK4-MK2	3050665
Набір свердел із конусом  MK2,  HSS	3051002
Стандартні лещата MSO 75 з шириною губок 75 мм	3000075
Стандартні лещата MSO 100 з шириною губок 100 мм	3000100
Стандартні лещата MSO 125  завширшки губок 125 мм	3000125
Стандартні лещата MSO 150  завширшки губок 150 мм	3000150
Стандартні лещата BMS 150 з шириною губок 150 мм	3000015
Стандартні лещата BMS 200 із шириною губок 200 мм	3000020
