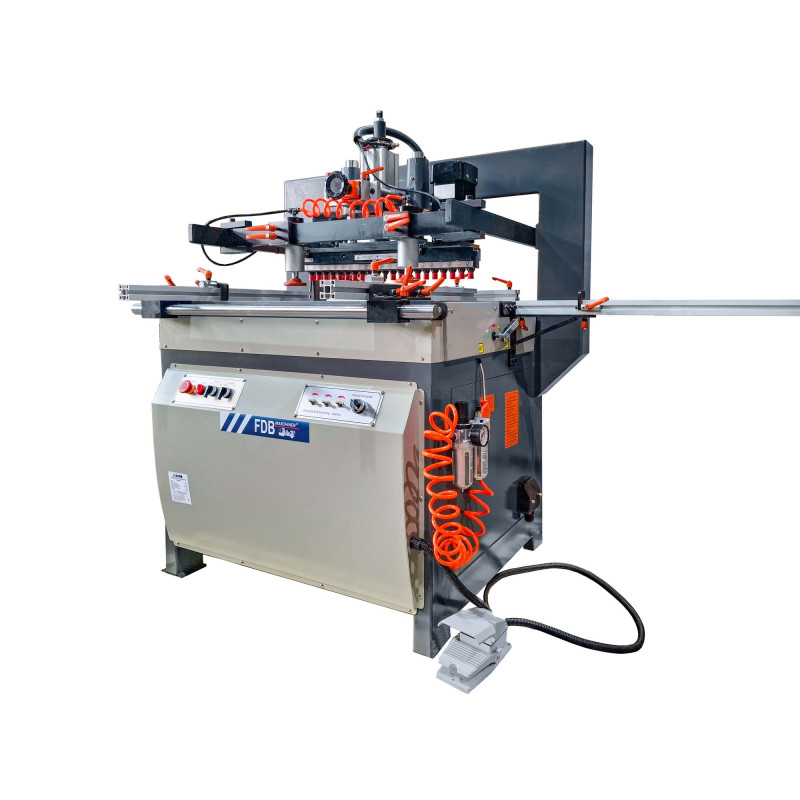

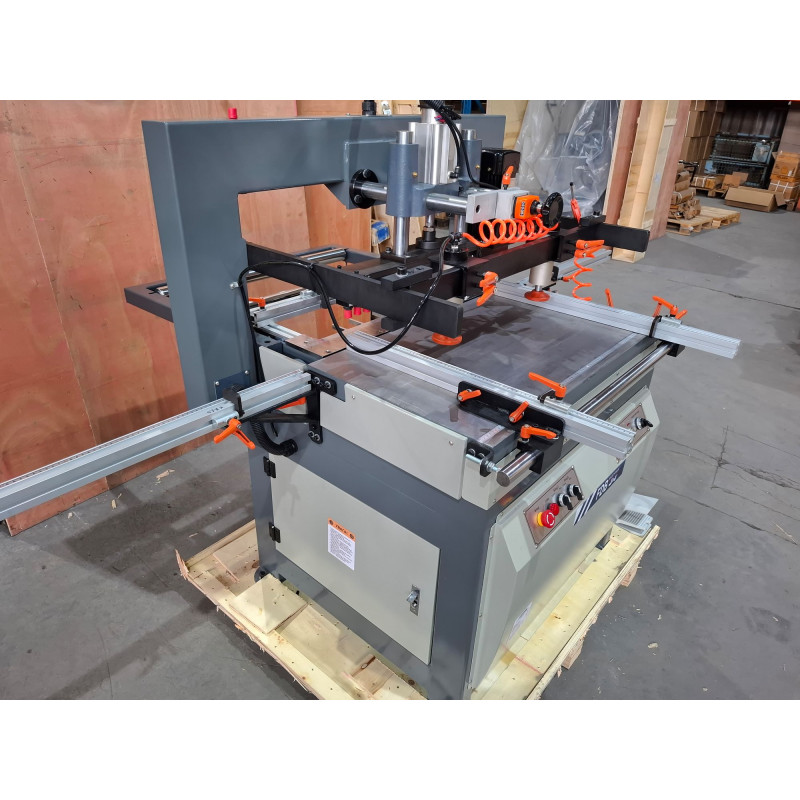

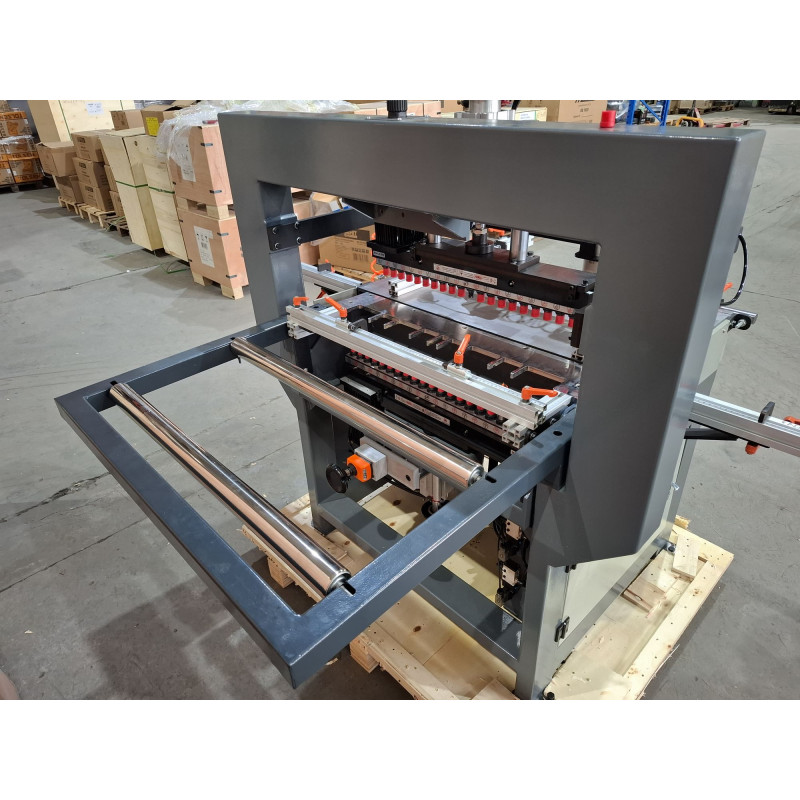

Свердлильно-присадний верстат FDB Maschinen BS21

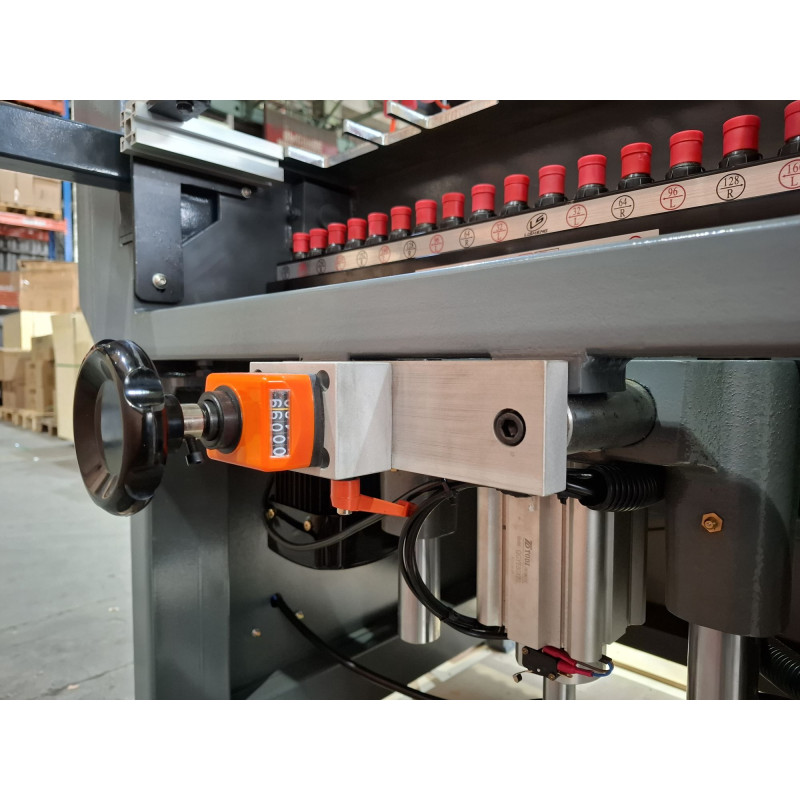

Свердлильно-присадний верстат FDB Maschinen BS21 призначений для високоточного свердління наскрізних і глухих отворів у торцях та площинах меблевих плит і брускових деталей. Верстат має дві багатошпиндельні свердлильні головки, одна з яких поворотна. На головках встановлені в ряд свердлильні шпинделі з фіксованим стандартним кроком 32 мм. При свердлінні в торці головка розташовується горизонтально. Для свердління в площину головка за допомогою пневмоциліндра розгортається на 90 град. вертикально, при цьому обробка ведеться знизу. Фіксація оброблюваної деталі здійснюється вертикальними пневматичними циліндрами з керуванням від підлогової педалі. Чотири пневматичні притиски надійно фіксують деталь у робочій зоні, глибина свердління задається спеціальним ручним регулятором.

Присадка під ексцентрикову стяжку за одну установку деталі на верстат. Значно скорочує час на обробку деталей і підвищує продуктивність праці практично удвічі, порівняно з присадними верстатами з 21 шпинделем

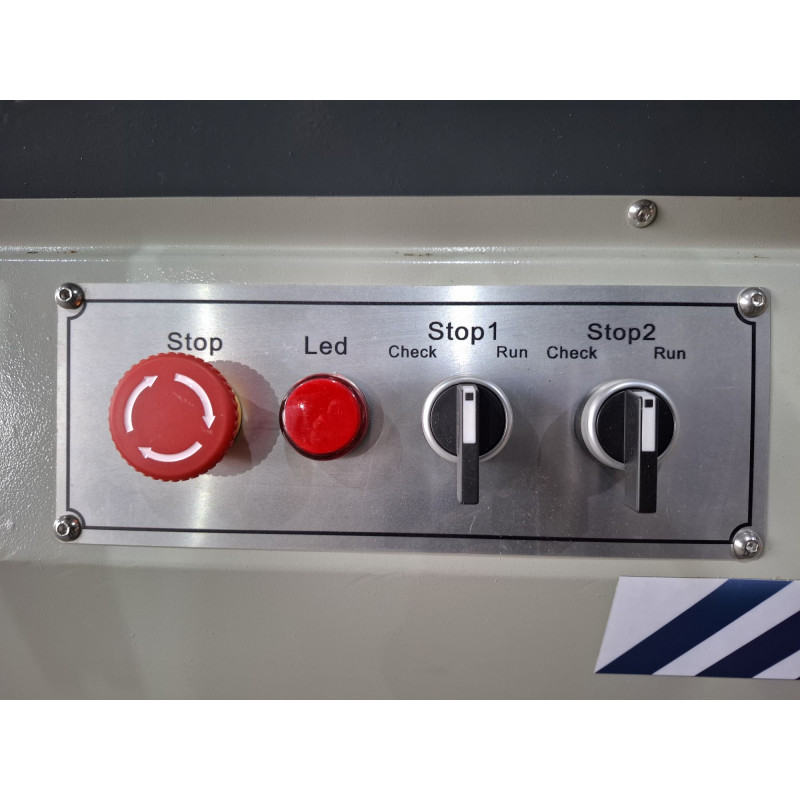

Оснащення:

Верстат має одну поворотну багатошпиндельну головку, в якій встановлені в ряд свердлильні шпинделі з фіксованим кроком 32 мм, та одну вертикально зафіксовану багатошпиндельну головку, яка може переміщатися;

Поворот поворотного свердлильного блоку під потрібний кут: 0°, 45°, 90° за допомогою пневмоциліндра;

Додатково встановлені пневмокомпенсатори для гальмування регульованої шпиндельної головки при повороті;

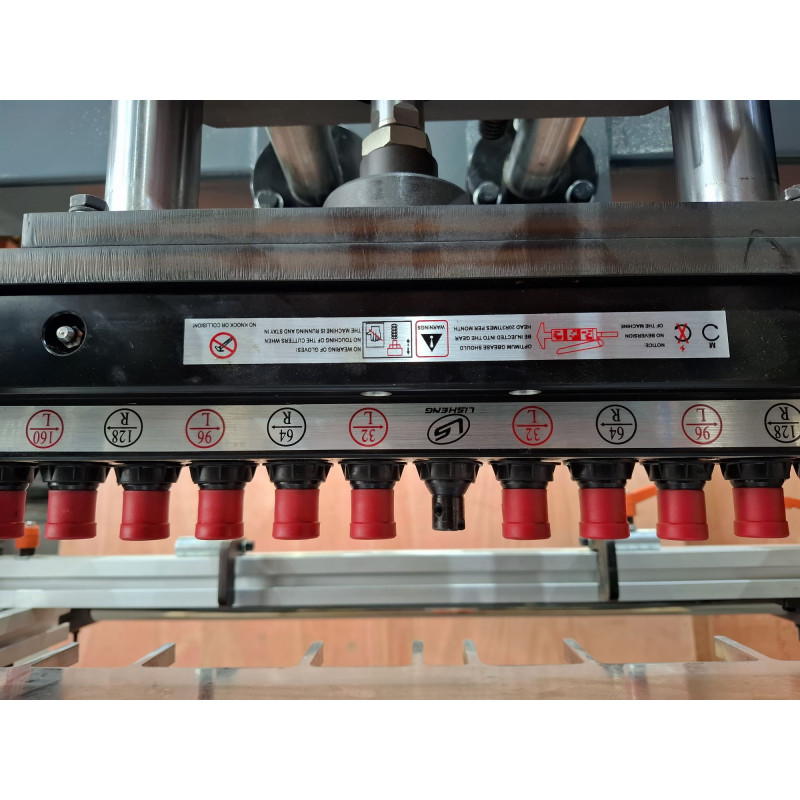

Шпинделі оснащені швидкознімними цангами для заміни інструменту;

Подача та робочий хід багатошпиндельних головок здійснюються за рахунок пневматики;

У стандартну комплектацію верстата входять 8 швидкознімних цанг;

Робочі агрегати:

Свердління по площинах і торцях виробу

Для свердління по площинах у роботі бере участь вертикально орієнтована шпиндельна головка, або ж у вертикальне положення встановлюється універсальна шпиндельна група. При свердлінні торця заготовки необхідно змінити положення універсальної шпиндельної головки на горизонтальне. Пневматичні притиски для швидкої фіксації заготовки товщиною до 60 мм приводяться в дію пневматикою, що виключає необхідність ручного регулювання.

Шпиндельна траверса

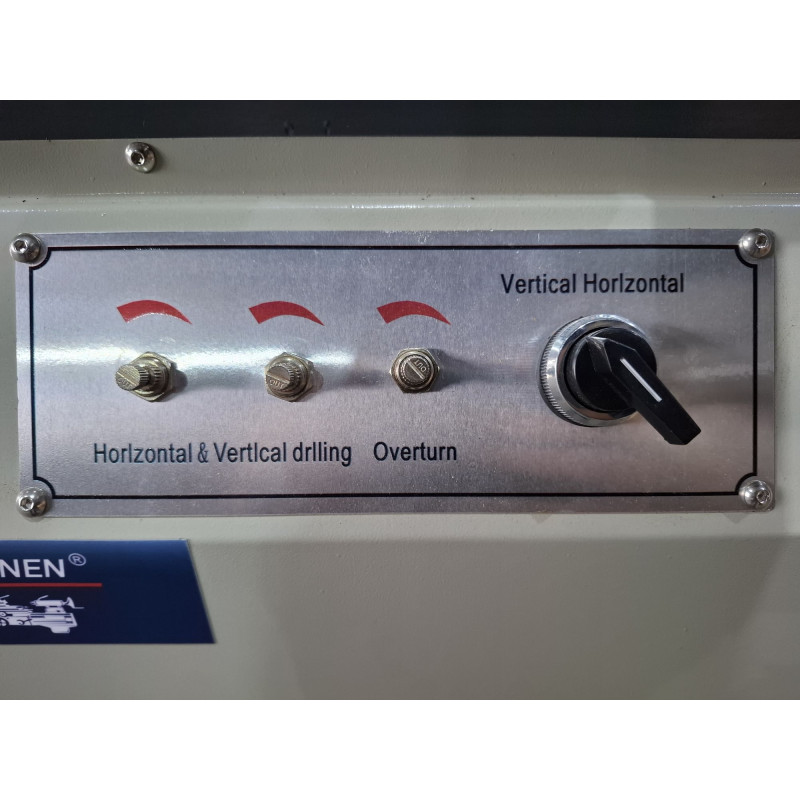

При свердлінні торців універсальна шпиндельна головка встановлюється у горизонтальне положення. Для свердління в площині шпиндельна головка повертається на 90° вертикально, при цьому подача здійснюється знизу. Також можливе проміжне встановлення нахилу шпиндельної групи під кутом 45°

Технічні характеристики:

Кількість шпинделів, шт.	2 × 21
Міжцентровий відстань шпинделів, мм	32
Максимальна відстань свердління, мм	1200 × 640
Максимальний діаметр свердління, мм	«35 (одношпиндельний режим) 16 (багатошпиндельний режим)»
Макс. глибина свердління, мм	60
Споживана електрична потужність, кВт	2 × 1,5

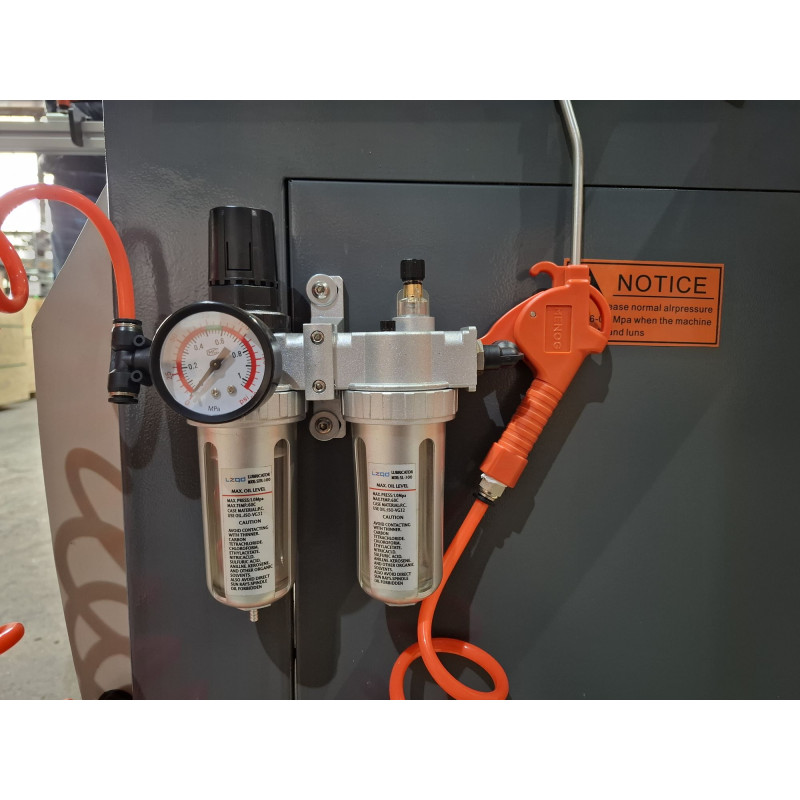

Тиск пневматичної системи, МПа	0,6–0,8
Габарити верстата
Довжина, мм	2360
Ширина, мм	1600
Висота, мм	1600
Вага, кг	450
