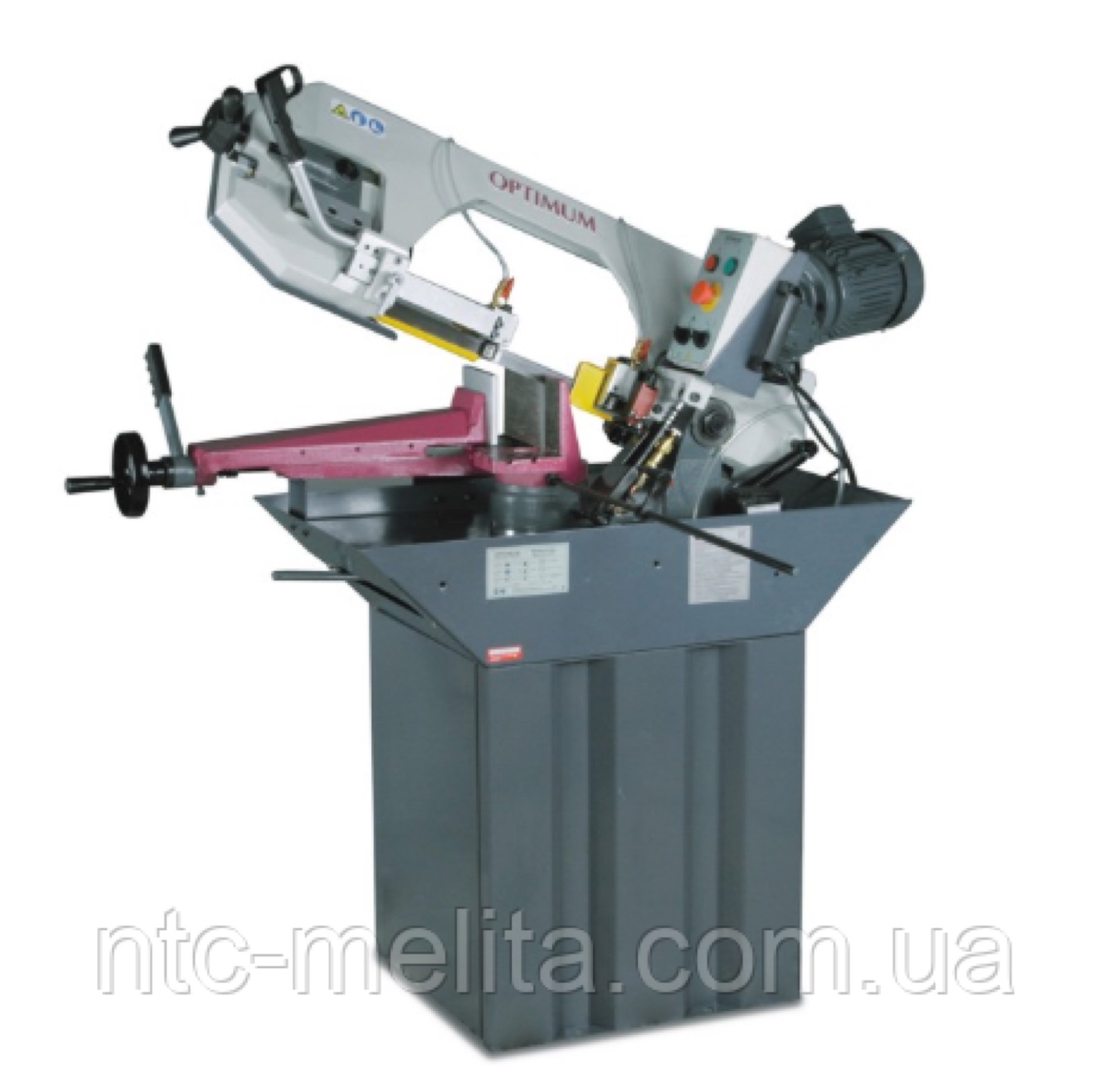

Стрічкова пила по металу OPTIsaw S275NV vario

OPTIsaw S275N — це найбільш затребувана і найпопулярніша стрічкова пила по металу з усього модельного ряду стрічкових пилок по металу ТМ Optimum.

Таку популярність стрічкова пила по металу Оптимум OPTIsaw S275N завоювала невипадково.

Технічний опис:

• Висока якість виконання, зручність в експлуатації і помірна ціна - її основні переваги.
• Поворот пильної рами до 60° дозволяє легко і швидко змінювати кут різу, практично без втрати робочого часу. При цьому зберігається висока задана точність різання заготовки, за повної відсутності будь-яких вібрацій пилки.
• Жорсткість конструкції і точність різання заготовки забезпечується завдяки конструкції важкої литої чавунної рами.
• Плавне опускання пильної рами при різанні заготовки виконується за рахунок правильно підібраної противаги і бездоганної роботи гідроциліндра стрічкової пилки.
• Після закінчення різу спрацьовує автоматичний кінцевий вимикач, і пильна рама повертається у вихідне положення.
• Для досягнення точності різу заготовки, п'ять пар роликових напрямних утримують стрічкове полотно в заданій траєкторії руху.
• Система МОР виконана так, що охолоджувальна рідина подається точно в зону різання, ефективно охолоджуючи стрічкове полотно і змиваючи металеву тирсу.
• Двоступінчастий електродвигун на моделі стрічкової пилки по металу OPTIsaw S 275N дозволяє здійснювати різання заготовки зі швидкістю 45/90 м/сек., а на OPTIsaw S275N Vario, завдяки наявності варіатора, можна виконувати різання зі швидкістю від 20 до 90 м/сек. безступінчасто.

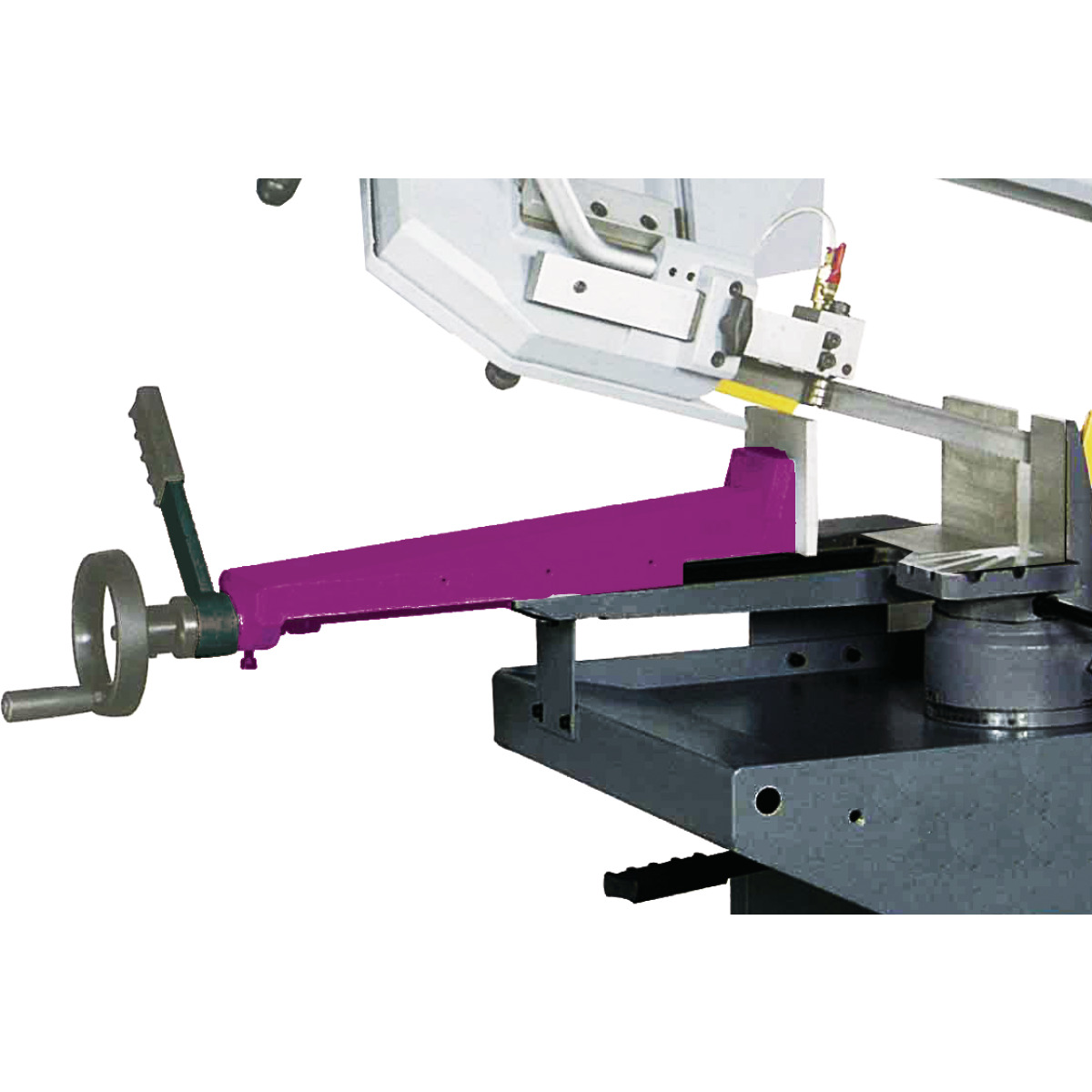

• Швидкозатискні лещата надають можливість виконувати великий обсяг робіт без втрати часу на заміну заготовки. Особливо це важливо, коли виконується велика кількість однотипних різів.
• Особливо необхідно відзначити комфортність при роботі на стрічковій пилці: проста і зручна панель керування, тиша при роботі, зрозуміла навіть для "новачка" система натягу стрічкового полотна — запорука популярності стрічкової пилки Optimum.

Головні особливості:

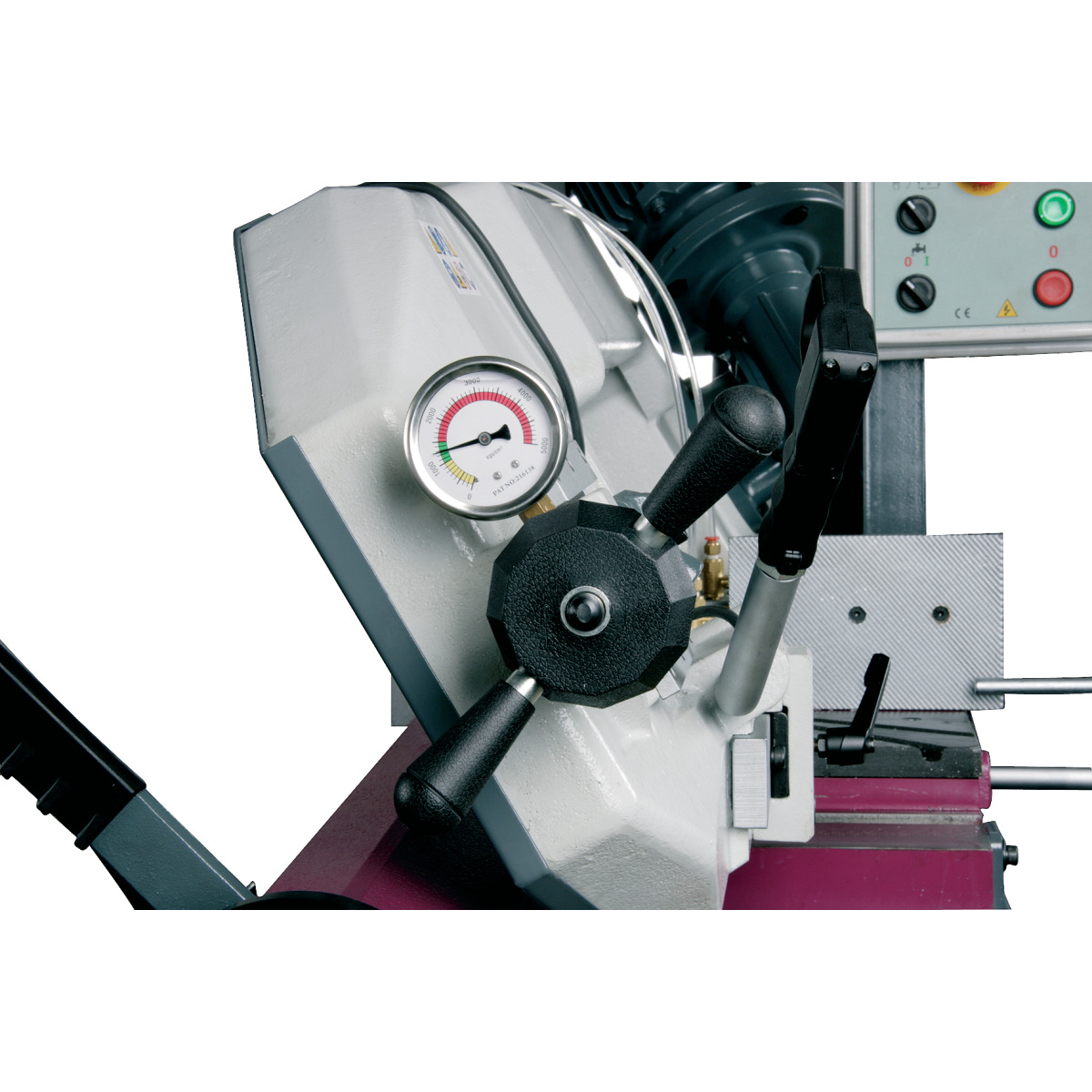

Швидкозатискні лещата.	Регулювання швидкості подачі гідроциліндром протитиску.

Технічні характеристики:
Модель стрічкової пилки по металу	OPTIsawS 275N	OPTIsawS 275NV Vario
Номер арт.	3300260	3300265
Електроживлення
Двигун	1,1 кВт / 380 В	1,5 кВт / 220 В
Насос подачі МОР	40 Вт	50 Вт
Верстатні дані
Макс. діаметр різу круглої заготовки, 90°, мм	225
Макс. розмір різу прямокутної заготовки, 90°, мм	245 х 180
Макс. діаметр різу круглої заготовки, 45°, мм	160
Макс. розмір різу прямокутної заготовки, 45°, мм	160 х 160
Макс. діаметр різу круглої заготовки, 60°, мм	100
Макс. розмір різу прямокутної заготовки, 60°, мм	100 х 100
Розмір пильного полотна, мм	2480 x 27 x 0,9
Швидкість різання, м/хв	45 / 90	20 — 90 безступінчасто
Габаритні розміри
Довжина з затиснутими лещатами, мм	1360
Довжина з розтиснутими лещатами, мм	1630
Ширина без упору для заготовки	510
Ширина з упором для заготовки	1140
Висота в крайньому нижньому положенні	1420
Висота в крайньому верхньому положенні	1690
Маса верстата, кг	185	200

Комплект поставки:

1. Біметалічне пиляльне полотно.
2. Упор для заготовки.
3. Швидкозатискні лещата.
4. Підставка під верстат.
5. Кінцевий вимикач.
6. Посібник з експлуатації російською мовою.

ДОДАТКОВЕ ПРИЛАДДЯ		АРТИКУЛ
Рольганг MSR4		3357610
Рольганг MSR7		3357611
Рольганг MSR10		3357613

Стрічкові пили по металу, з аналогічними характеристиками присутні в асортименті ТМ Proma (Proma PPS 220), Zenitech (Zenitech BS 225, Zenitech BS 220), JET (JET HBS-916W, JET HVBS-912,JET MBS-910CS), FDB machinen (FDB SG260HD, FDB SG 5020).

Кожна з вище перерахованих моделей варта уваги, але стрічкова пила по металу OPTIsaw S 275N, а особливо OPTIsaw S 275NV vario вигідно відрізняються від конкурентів. Одні конкурентні моделі значно дорожче OPTIsawS 275G, інші — мають слабкі (ламкі) вузли, в інших немає повороту пиляльного агрегату або лещат, якась модель «грішить» точністю різання. Точність різу, надійність і зручність у роботі, швидкозатискні лещата, варіатор обертів в поєднанні з розумною ціною — фактори успіху і популярності на ринку моделі OPTIsaw S 275N і S 275NV vario.

Рекомендовані режими різання стрічкових пил.

1. Затискання заготовок
   Закріплюють заготовки таким чином, щоб, наскільки це можливо, виключити вібрацію пильного полотна. Це підвищить продуктивність і збільшить час стійкості інструменту.
   У деяких випадках при різанні пакету заготовок може бути доцільно злегка з'єднати заготовки між собою за допомогою зварювання

1. Охолодження
   Активне охолодження зони різання за допомогою подачі МОР допомагає уникнути перегріву інструменту і заготовки і очищає зону різання від стружки. Емульсія МОР зазвичай використовується при різанні сталі, різання чавуну найчастіше виконується без неї (насухо). Найбільш ефективно застосування МОР при різанні конструкційних, інструментальних і легованих сталей, титанових і нікелевих сплавів.
2. Швидкість різання і подача
   Швидкість різання залежить від твердості, типу і поперечного перерізу заготовки. Чим вища міцність матеріалу заготовки, тим нижчою має бути швидкість різання. Заготовки з меншою площею поперечного перерізу можуть відрізатися з більшою швидкістю, ніж заготовки з великим перерізом. Труби і профілі відрізаються з низькою швидкістю різання, при цьому дуже важливе значення має постійність подачі. При виникненні вібрацій змінити швидкість різання на мінімально можливу величину в більшу або меншу сторону. У міру затуплення інструменту подачу збільшують.

Марка стали	Швидкість різання, м/хв (М42)
Конструкційна / автоматна	80 — 90
Зміцнювана	45 — 75
Нелегована інструментальна / підшипникова	40 — 60
Інструментальна легована / швидкорізальна	30 — 40
Нержавіюча	20 — 35
Жаростійка	15 — 25

Таблиця визначення правильності режиму різання в залежності від типу утвореної стружки
	Дрібна або порошкоподібна стружка — підвищіть величину подачі
	Вільно скручена стружка — швидкість різання встановлена правильно
	Товста, важка або блакитна стружка — занадто висока швидкість різання

1. Крок зубів
   Пили із змінним кроком зубів 1,5/2, 2/3, 3/4, 4/5, 4/6, 5/6 і кутом різання 10° найбільш доречні при різанні суцільних заготовок з якісних високолегованих сталей, дають довгу стружку. При різанні подібних заготовок саме ці пилки дають найчистіший і найякісніший зріз.
   При різанні труб з товщиною стінки до 8 мм найкращі результати дають пилки з кутом різання 0°.

Рекомендований крок зубів для різу суцільних заготовок
Постійний крок зубів		Змінний крок зубів
Поперечний розмір заготовки, мм	Крок зубів, Z	Поперечний розмір заготовки, мм	Крок зубів, Z
до 10	14	до 25	10 / 14
10 — 30	10	15 — 40	8 / 12
30 — 50	8	25 — 50	6 / 10
50 — 80	6	35 — 70	5 / 8
80 — 120	4	40 — 90	5 / 6
120 — 200	3	50 — 120	4 / 6
200 — 400	2	80 — 180	3 / 4
300 — 700	1,25	130 — 350	2 / 3
понад 600	0,75	220 — 600	1,5 / 2

Рекомендований крок зубів для різання труб
Товщина стінки, мм	Діаметр труби, мм Крок зубів, Z
		20	40	60	80	100	120	150	200	300	500
2		14	10 / 14	10 / 14	10 / 14	10 / 14	8 / 12	8 / 12	8 / 12	8 / 12	5 / 8
3		14	10 / 14	10 / 14	8 / 12	8 / 12	8 / 12	8 / 12	6 / 10	6 / 10	5 / 8
4		10 / 14	10 / 14	8 / 12	8 / 12	8 / 12	6 / 10	6 / 10	5 / 8	5 / 8	4 / 6
5		10 / 14	10 / 14	8 / 12	8 / 12	6 / 10	6 / 10	5 / 8	4 / 6	4 / 6	4 / 6
6		10 / 14	8 / 12	8 / 12	6 / 10	6 / 10	5 / 8	5 / 8	4 / 6	4 / 6	4 / 6
8		10 / 14	8 / 12	8 / 12	6 / 10	5 / 8	5 / 8	4 / 6	4 / 6	4 / 6	4 / 6
10		—	8 / 12	6 / 10	4 / 6	4 / 6	4 / 6	4 / 6	4 / 6	4 / 6	4 / 5
12		—	8 / 12	6 / 10	4 / 6	4 / 6	4 / 6	4 / 6	4 / 6	4 / 6	4 / 5
15		—	8 / 12	6 / 10	4 / 6	4 / 6	4 / 6	4 / 6	4 / 5	4 / 5	4 / 5
20		—	—	4 / 6	4 / 6	4 / 6	4 / 6	4 / 5	4 / 5	4 / 5	3 / 4
30		—	—	—	4 / 6	4 / 6	4 / 5	4 / 5	4 / 5	4 / 5	2 / 3
50		—	—	—	—	—	—	4 / 5	3 / 4	2 / 3	2 / 3

1. Ширина пильного полотна
   Рекомендується використовувати пили максимально можливої ширини. Чим ширше пила, тим стабільніше робота з великими значеннями подачі. При різанні по кривій ширина пили виступає як обмежувальний фактор мінімального радіуса різання.

Радіус, мм	3	8	15	30	38	65	100	140
Ширина пили, мм	3	5	6	8	10	13	16	20
