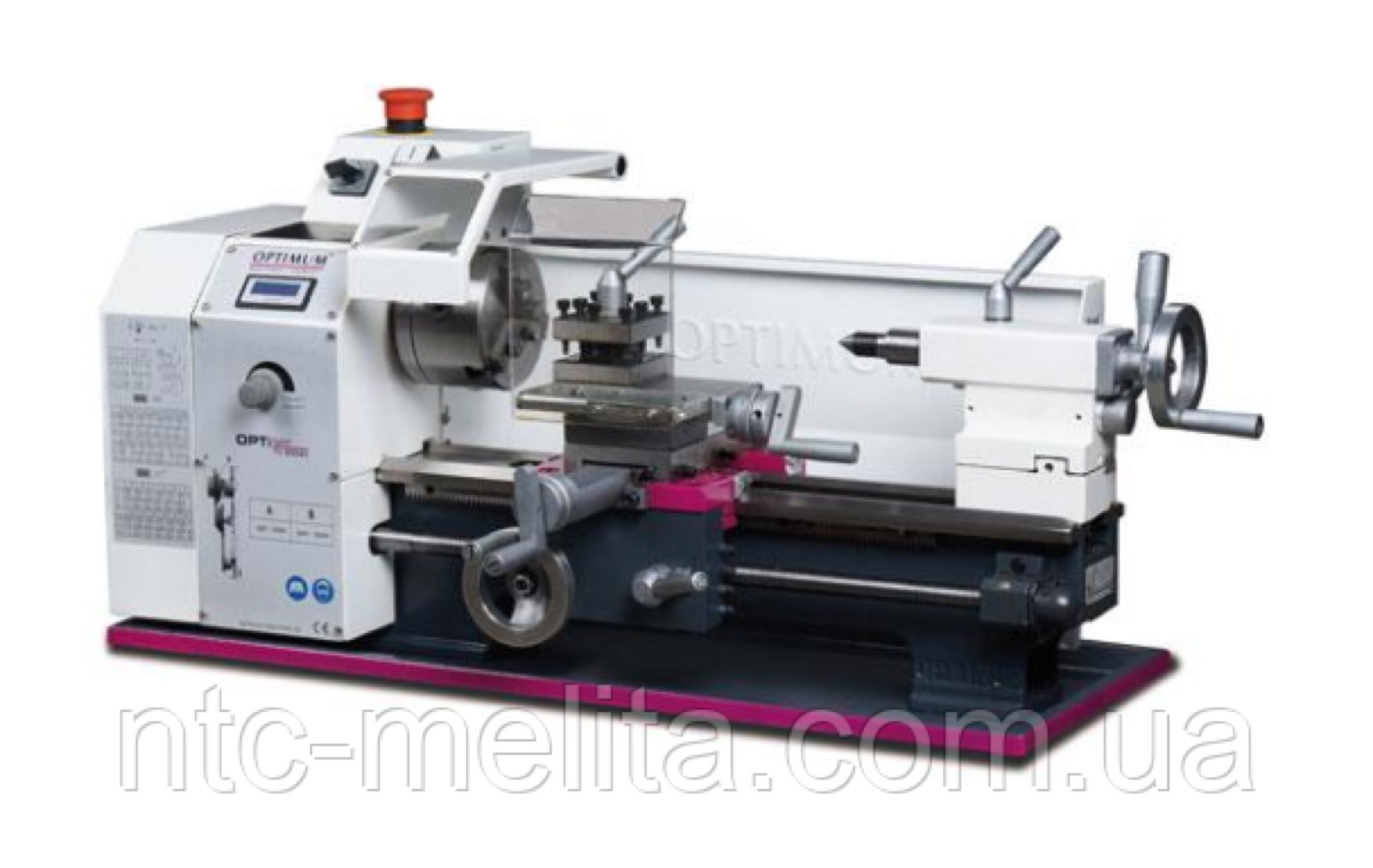

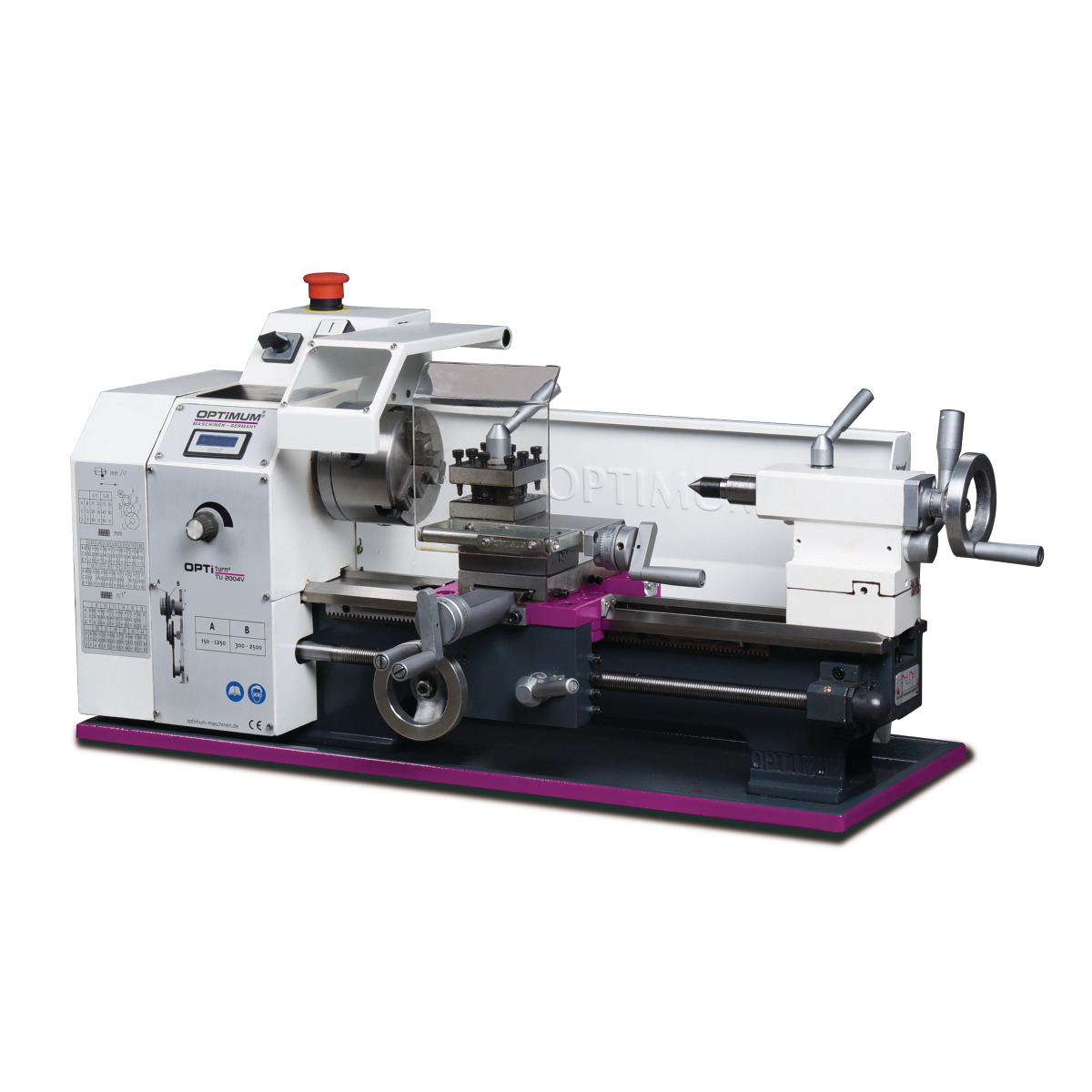

Настільний токарний верстат по металу OPTIMUM OPTIturn TU 2004Vario (230V)

Технічний опис:

Настільний токарний верстат Оптимум TU2004 V призначений для обробки зовнішніх і внутрішніх поверхонь дрібних деталей у різних галузях. Живлення від мережі 220 вольт і невелика вага 65 кг дозволяють застосовувати його в будь-яких обмежених виробничих приміщеннях, де є відповідна розетка.

• Оригінальна сучасна конструкція токарного верстата по металу Оптимум TU 2004 V оснащена двигуном потужністю 600 Вт.
• Основні поверхні шпинделя виконані з великою кінематичною точністю, термічно оброблені і відшліфовані на шліфувальних верстатах. Установка на підшипники високої точності і якості дозволяють досягти великої плавності і точності обертання і як наслідок — зменшення радіального биття до 0,009 мм
• Отвір у формі конуса Морзе 3 дозволяє закріплення стандартного оснащення.
• Застосування додаткової планшайби і 4 - кулачкового токарного патрона, дозволяє обробку ексцентричних деталей і заготовок нециліндричної форми.
• Патрон має огорожу з віконцем, при відкритті якого включається захист і верстат припиняє роботу. Встановлено на достатній висоті, що не заважає обробляти заготовки до 200 мм Робоча зона закрита прозорим захисним екраном, який захищає від гарячої стружки, що відлітає.
• Коробка швидкостей має два діапазони швидкостей в межах 120 – 3000 обертів за хвилину.
• Увімкнення токарного верстата здійснюється кнопкою, що має захист від небажаних увімкнень. Аварійна кнопка знаходиться в зручному місці, спрацьовує легко і швидко.
• За допомогою налаштування гітари змінних зубчастих коліс можна нарізати метричні та дюймові різьби з різними кроками.
• Лита станина настільного токарного верстата по металу Оптимум TU 2004 V має призматичні напрямні, точність виготовлення яких дозволяє плавно переміщувати основні частини.
• Поворот верхньої частини супорту дозволяє обробку внутрішніх і зовнішніх конічних поверхонь.
• Розширення можливостей токарного верстата та застосування сучасних державок ріжучого інструменту можливо зміною звичайного різцетримача на швидкозамінний SWH AA зі змінними картриджами під круглу і чотиригранну державку типу H і D.
• Ручне переміщення здійснюється за допомогою рукояток з лимбами, автоматична поздовжня подача вмикається важелем.
• Довгі заготовки до 300 мм обробляються за допомогою задньої бабки. Піноль має конічний отвір Морзе 2, що дозволяє встановлювати осьовий інструмент і центри без додаткового оснащення. Для закріплення інструменту з циліндричними хвостовиками можна застосувати свердлильні або цангові патрони з набором змінних цанг.
• Обробку подовжених конічних поверхонь виконують за допомогою зміщення задньої бабки. Переміщення на довжину до 65 мм виконують за допомогою маховика з лімбом і фіксують рукояткою. Усунути вібрації та прогин можна застосуванням рухомого та нерухомого люнетів.
• Охолодження інструменту і заготовки можна виконувати системою подачі МОР (також на напругу 220 вольт), що бажано для запобігання швидкому зношуванню різального інструменту.
• Встановивши верстатний світильник зі світлодіодами отримаєте додаткове освітлення робочої зони.
• Стружку прибирають вручну щіткою. Для зручного та безпечного прибирання варто застосовувати збирач з магнітами.

МОДЕЛЬ		TU 2004 V
Артикул		3420310
Технічні характеристики:
Двигун		600 Вт 220 В ~50 Гц
Висота/довжина центрів		100 мм / 300 мм
Діаметр обробки (макс.)		200 мм
Обороти шпинделя		120 — 3.000 хв-1
Конус шпинделя		MK 3
Прохідний отвір шпинделя		21 мм
Хід верхньої каретки		55 мм
Хід поперечної каретки		75 мм
Конус задньої бабки		MK 2
Хід пінолі задньої бабки		65 мм
Поздовжня подача		0,1/0,2 мм/об
Метричні різьби		0,5 — 3 мм/об
Дюймові різьби		44 — 10 ниток/дюйм
Висота державки різця (макс.)		12 мм
Габарити Д х Ш х В		830 x 396 x 355 мм
Маса		62 кг

Супорт TU 2004 vario

Комплект поставки:

• 3-кулачковий токарний патрон 100 мм
• Упорні центри MK 2/3
• Захисне огородження
• Піддон для стружки
• 4-поз. різцетримач
• Комплект змінних шестерень
• Сервісний інструмент
• Посібник з експлуатації

Задня бабка TU 2004 vario

ДОДАТКОВЕ ПРИЛАДДЯ		АРТИКУЛ
Патрон 4-кулачковий токарний Ø100 мм		3442810
Фланець патрона ø 100 мм		3440312
Планшайба ø170 мм		3440295
Люнет рухомий		3440230
Люнет нерухомий		3440231
Центр обертовий MK2		3440702
Швидкозмінний різцетримач картриджного типу SWH AA		3384311
Набір токарних різців 11 шт., державка 10 мм		3441108
Набір токарних різців 7 шт., державка 10 мм		3441111
