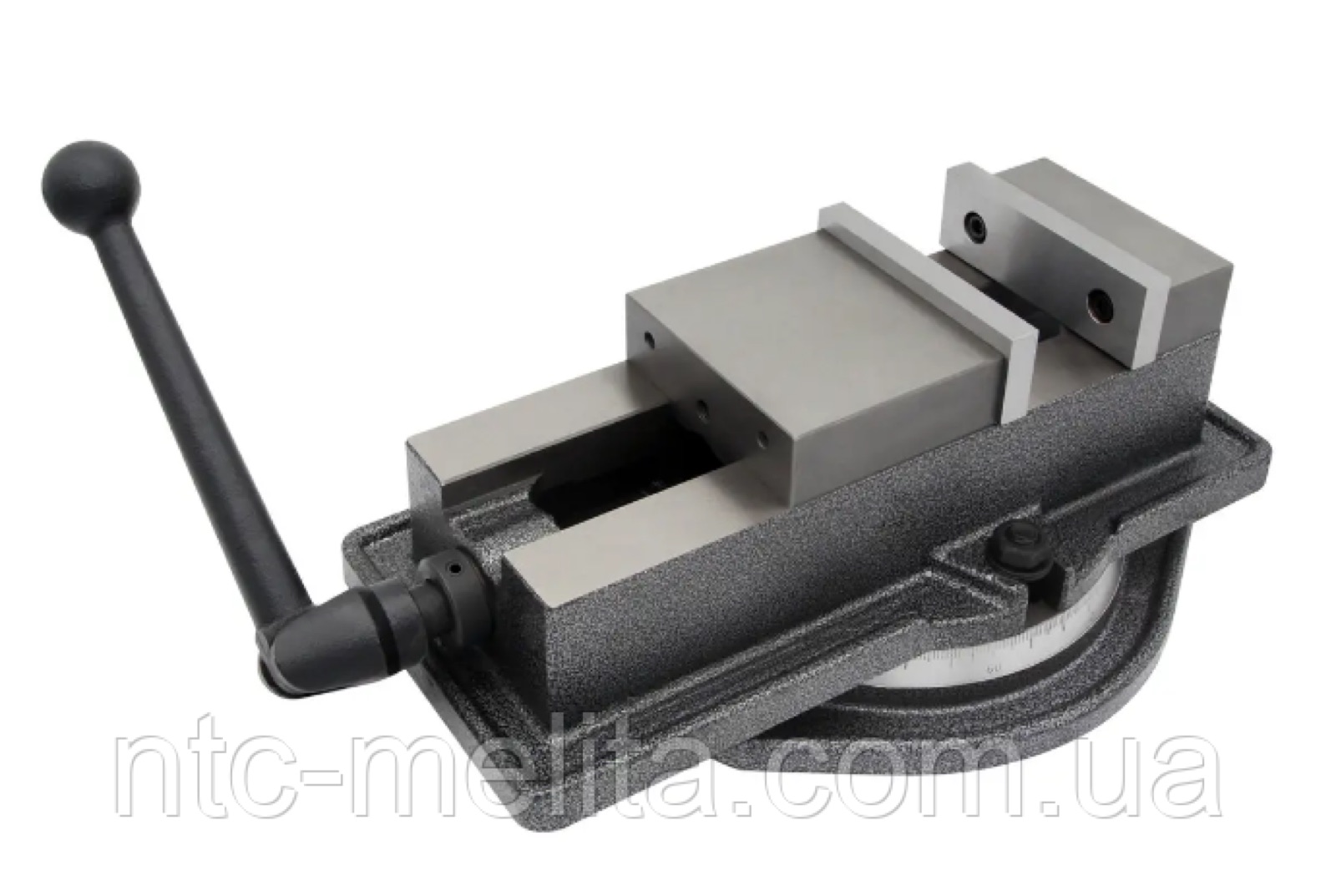

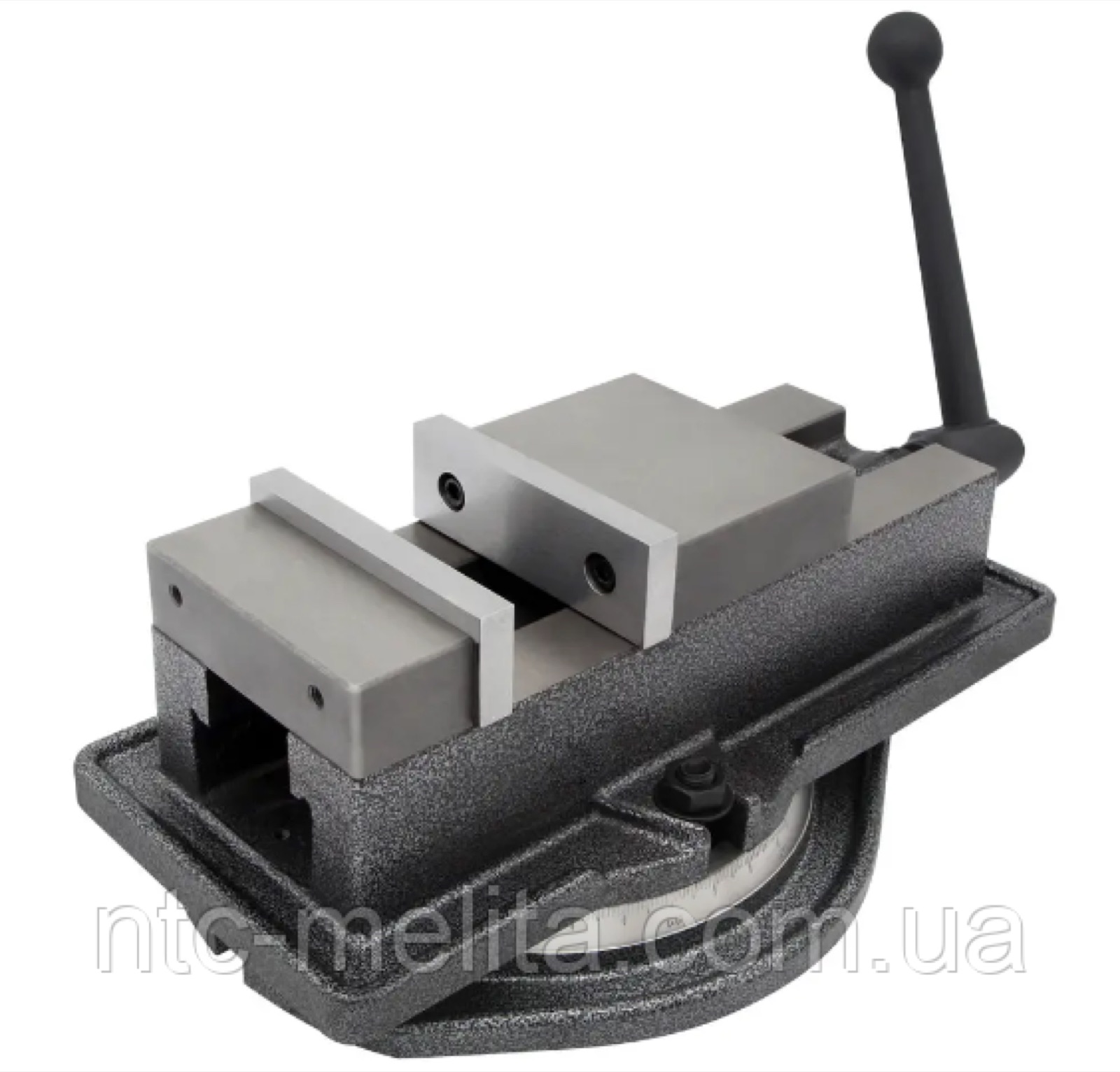

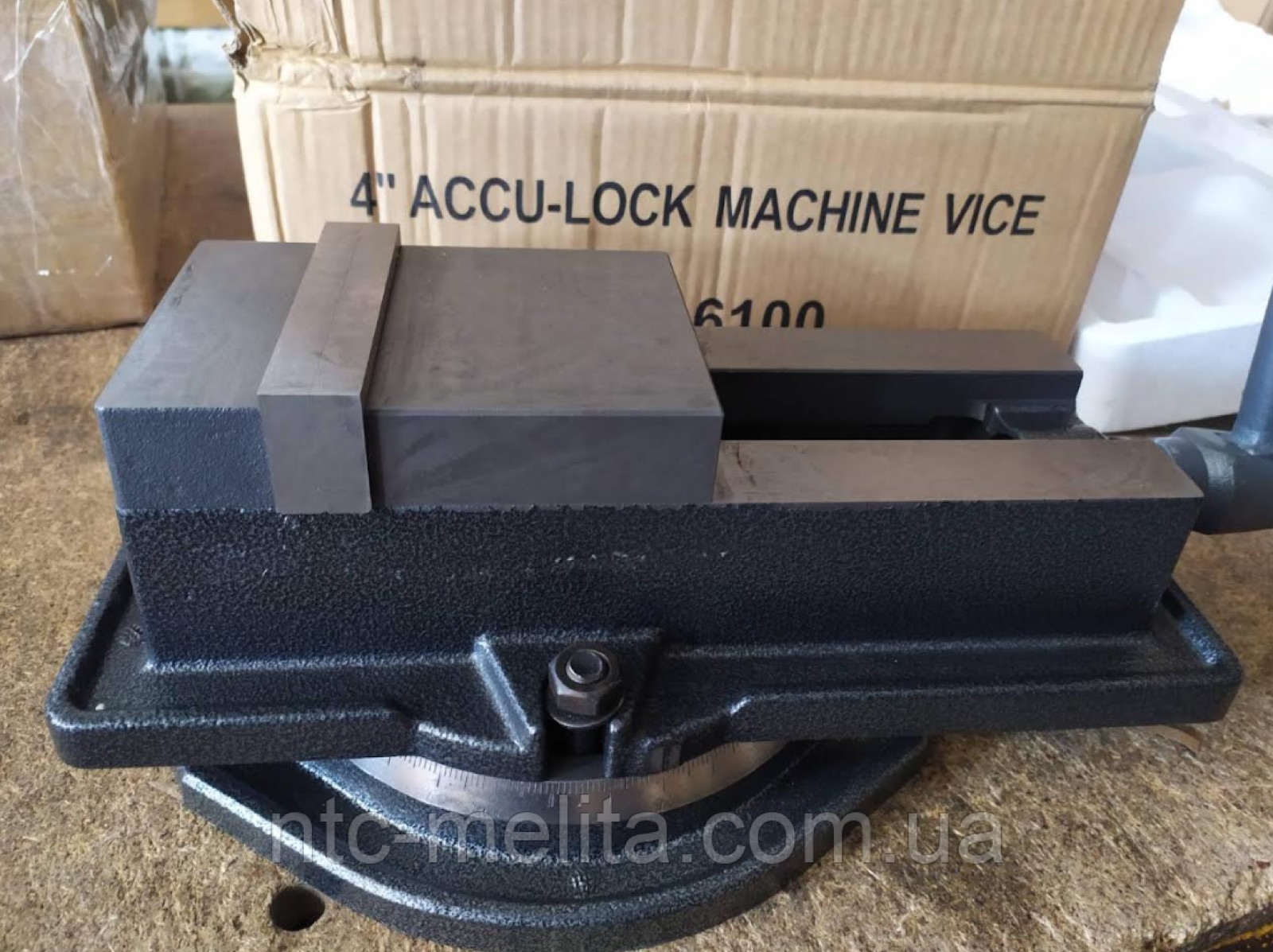

Лещата верстатні прецизійні поворотні 125 мм

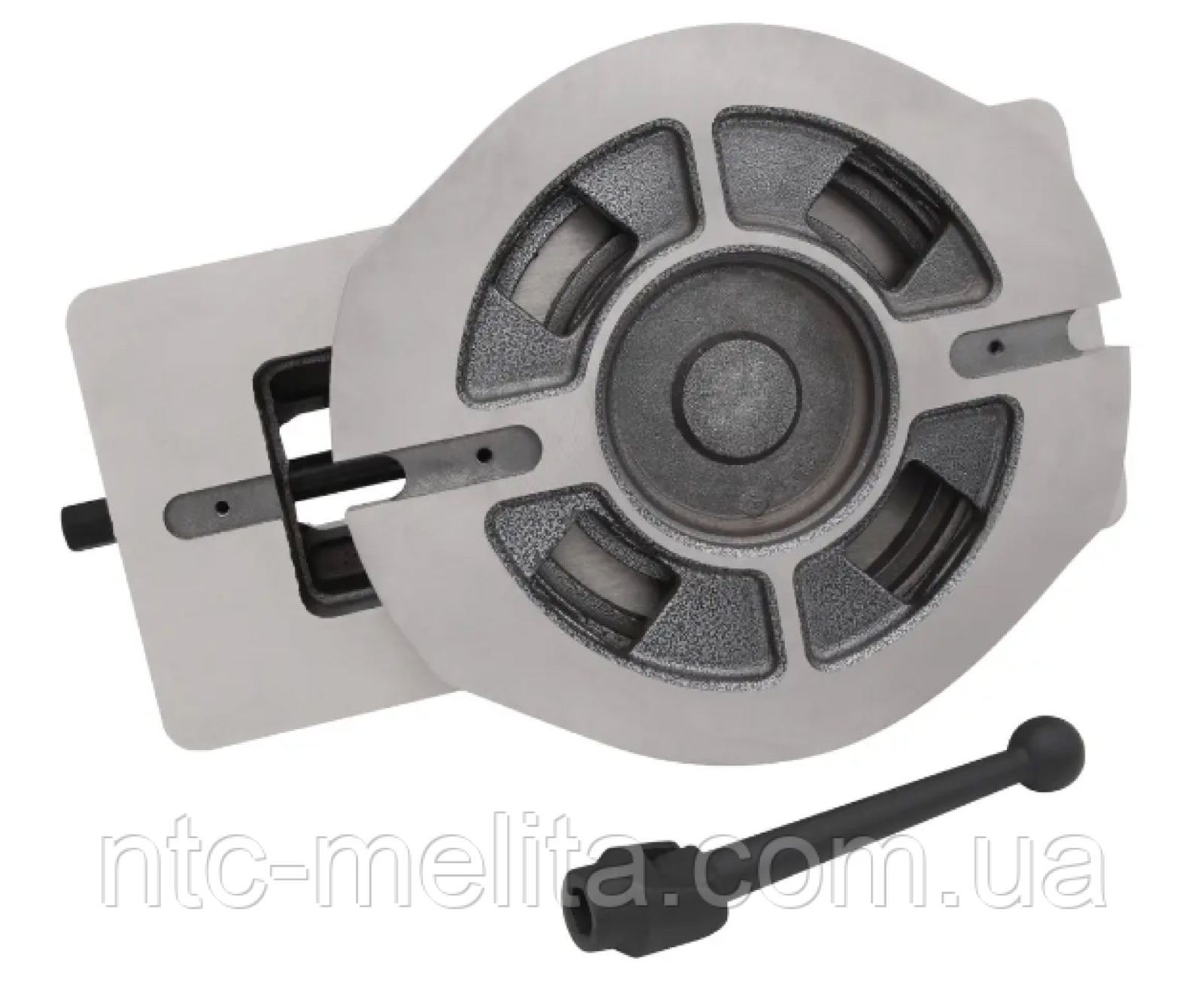

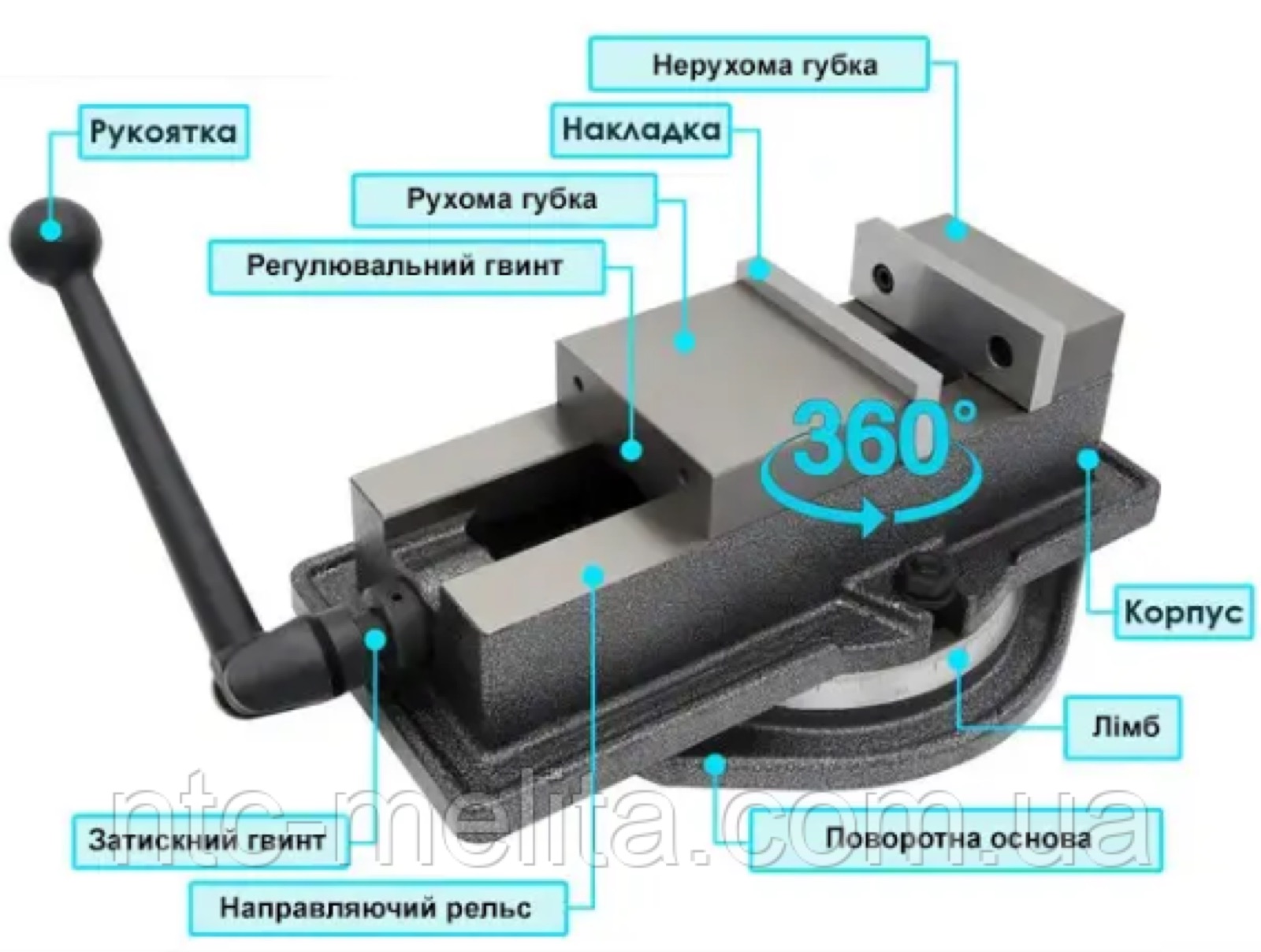

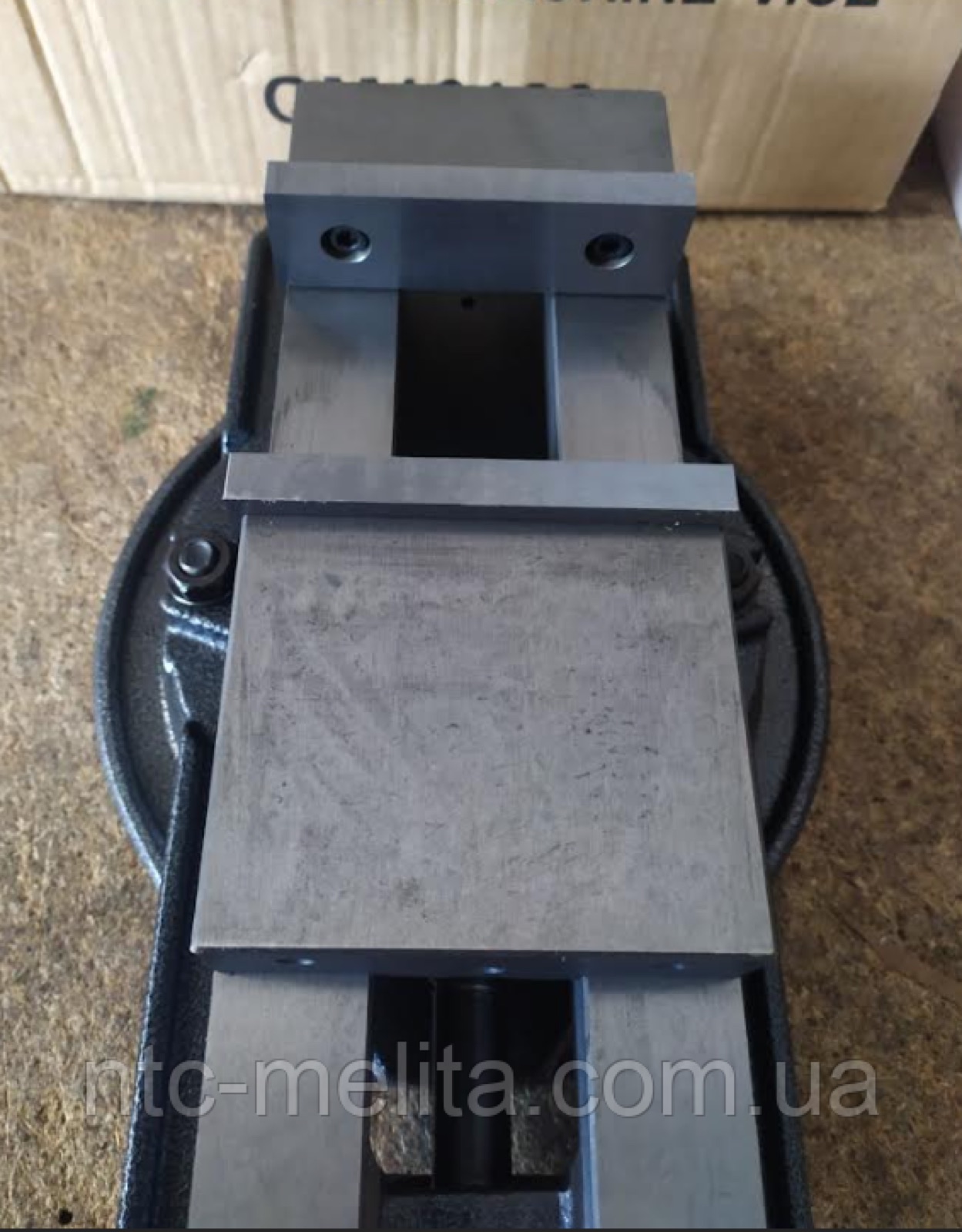

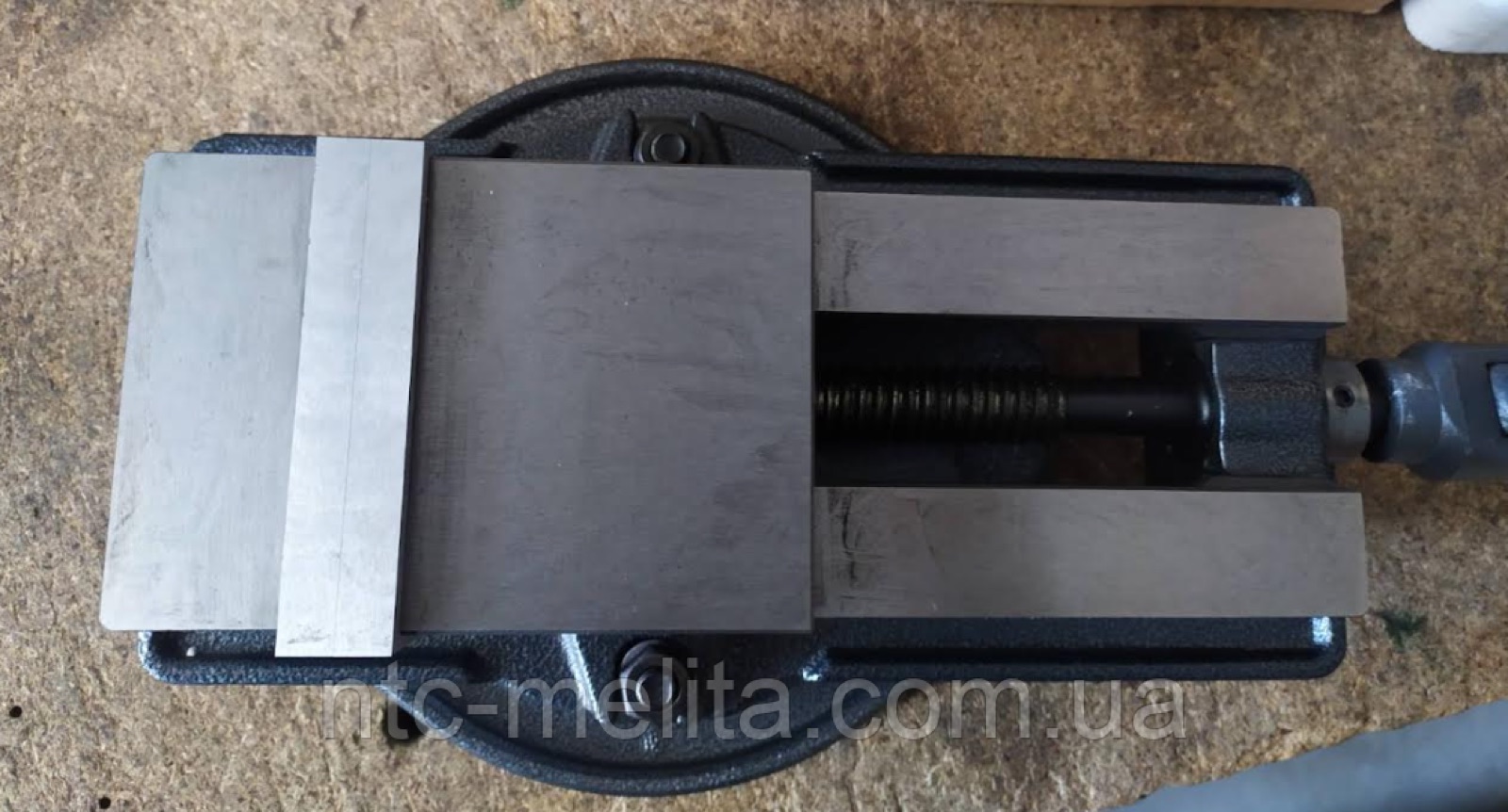

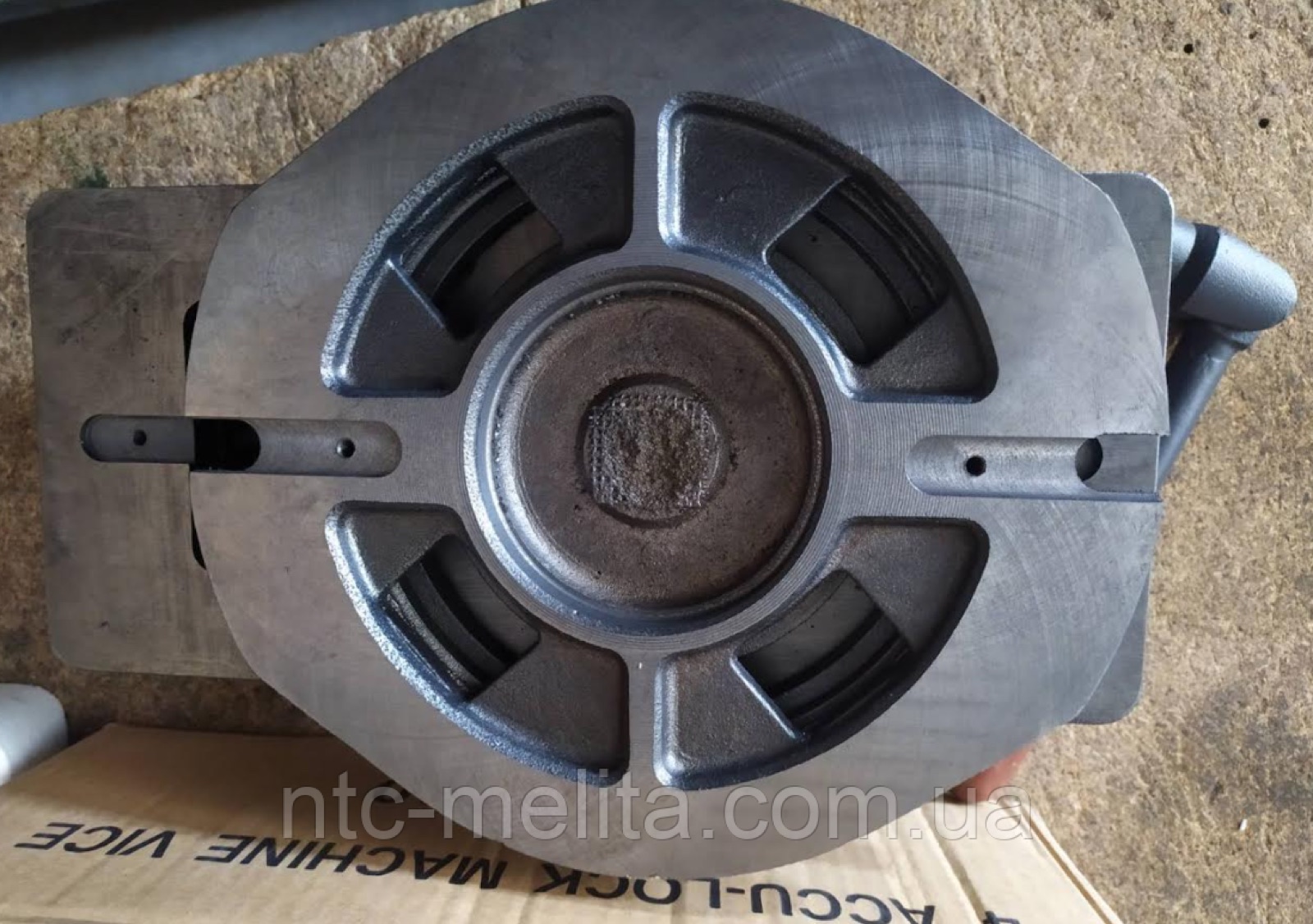

Прецизійні верстатні жорстко-фіксуючі поворотні лещата  з шириною накладок губок 125 мм і максимальним розкриттям (при стандартному положенні накладок) 145 мм, які застосовуються для точного і надійного затиску деталі при обробці на фрезерному, свердлильному, шліфувальному і інших верстатах. Конструктивно інструмент являє собою пару паралельних губок одна з яких є нерухомою, а друга притискається до деталі за допомогою трапецієподібного гвинта. Плавність ходу останнього забезпечує голчастий підшипник. Таке рішення дозволяє отримати максимальне зусилля затиску без особливої праці обертання рукоятки. Налаштування люфту рухомої губки здійснюється регулювальним гвинтом, розташованим на задній частині її корпусу. Накладки (пластинки) на губках є знімними, що знижує витрати на обслуговування виробу в цілому, а також підвищує ефективність роботи. Лещата  оснащені поворотним механізмом, який доповнено градусною шкалою. Це дозволяє повертати деталь на 360° в горизонтальній площині щодо основи. У разі необхідності лещата можна використовувати без поворотної підставки.

Принцип роботи прецизійних лещат:

У момент виникнення на лещатах робочого горизонтального тиску (затиску), спеціальний елемент, що знаходиться в середині рухомої губки, збільшує притискну силу заготовки до корпусу. Це дозволяє лещатам не видавлювати деталь зберігаючи форму її поверхні.

Затиск заготовки в лещатах даної серії може виконуватися чотирма різними способами:

1. Стандартне початкове розташування (накладки стоять на своїх місцях)

2. Рухома губка без змін, а накладка нерухомої переставлена на зворотний бік

3. Нерухома губка стоїть у вихідному положенні, а накладка рухомої губки переставлена на зворотний бік

4. Накладки нерухомої та рухомої губок переставлені на їх зворотні сторони

Використовуючи ці способи можна збільшити діапазон затиску лещат. Найменшу деталь можна зафіксувати застосовуючи перший варіант розташування накладок, найбільшу - застосовуючи четвертий варіант.

Увага!

• Під час роботи стежте за тим, щоб лещата не піддавалися ударним впливам, інакше показники точності виробу можуть бути порушені

• Для забезпечення плавної та точної роботи лещат необхідно регулярно змащувати рухомі частини пристрою

Особливості:

• Висока якість виробу

• Висока точність затиснення

• Високе зусилля затискача

• Рухома губка посилена збільшеним корпусом

• Шліфована поверхня рейок

• Змінні накладки на губках (чотири варіанти розташування накладок для затиску деталей)

• Поверхня губок загартована і відшліфована

• Трапецієподібний гвинт з великим кроком і великим обертальним  моментом

• Наявність пазів під шпонки

• Збереження високої точності при роботі в вертикальному, горизонтальному і бічному положеннях

• Поворот лещат на 360º

• Простота в експлуатації

 Загальні характеристики:

Тип лещат: верстатні

Ширина накладок губок: 125 мм

Висота накладок губок: 40 мм

Максимальне розкриття лещат (стандартне розташування накладок): 145 мм

Зусилля затиску: 24 кН

Паралельність напрямної поверхні до основи: ≤0.02 мм на 100 мм

Паралельність поверхні контрольного блоку до основи: ≤0.03 мм на 100 мм

Перпендикулярність губок до корпусу: ≤0.05 мм на 100 мм

Наявність поворотного механізму: так

Діапазон повороту лещат: 0-360°

Наявність градусної шкали: так

Поділ градусної шкали: 1°
