Лещата лекальні підвищеної точності 125 мм

Лещата лекальні машинні , ширина губок 125 мм. Габаритні розміри 307х126х106 мм. Товщина губок 14.2 мм. Ширина установного паза 14 мм. Розмір шпонки 20х14х9.3 мм (ДхШхТ).

Міцні та точні лещата для обробних центрів, шліфувальних верстатів, верстатів з ЧПК.

Відхилення по площинах: ≤0.015 мм/100 мм
Паралельність: ≤0.03 мм/100 мм
Перпендикулярність: ≤0.03 мм.

Особливості моделі:
1. Високоточні верстати жорстко фіксують лещата.
2. Корпус із чавуну з кулястим графітом для високої міцності та стабільності.
3. Завдяки паралельності та перпендикулярності корпусу лещата можна розміщувати як на основі, так і на бічній стороні.
4. Робочі поверхні загартовані понад HRC45 для кращої зносостійкості.
5. Нерухома губка міцно з'єднана з корпусом, що підвищує міцність оснастки.
6. Спеціальний сферичний елемент у рухомій губці спрямовує затискне зусилля вниз, що запобігає вичавлюванню заготівок під час поздовжнього горизонтального впливу, і дає змогу уникнути деформації поверхні.

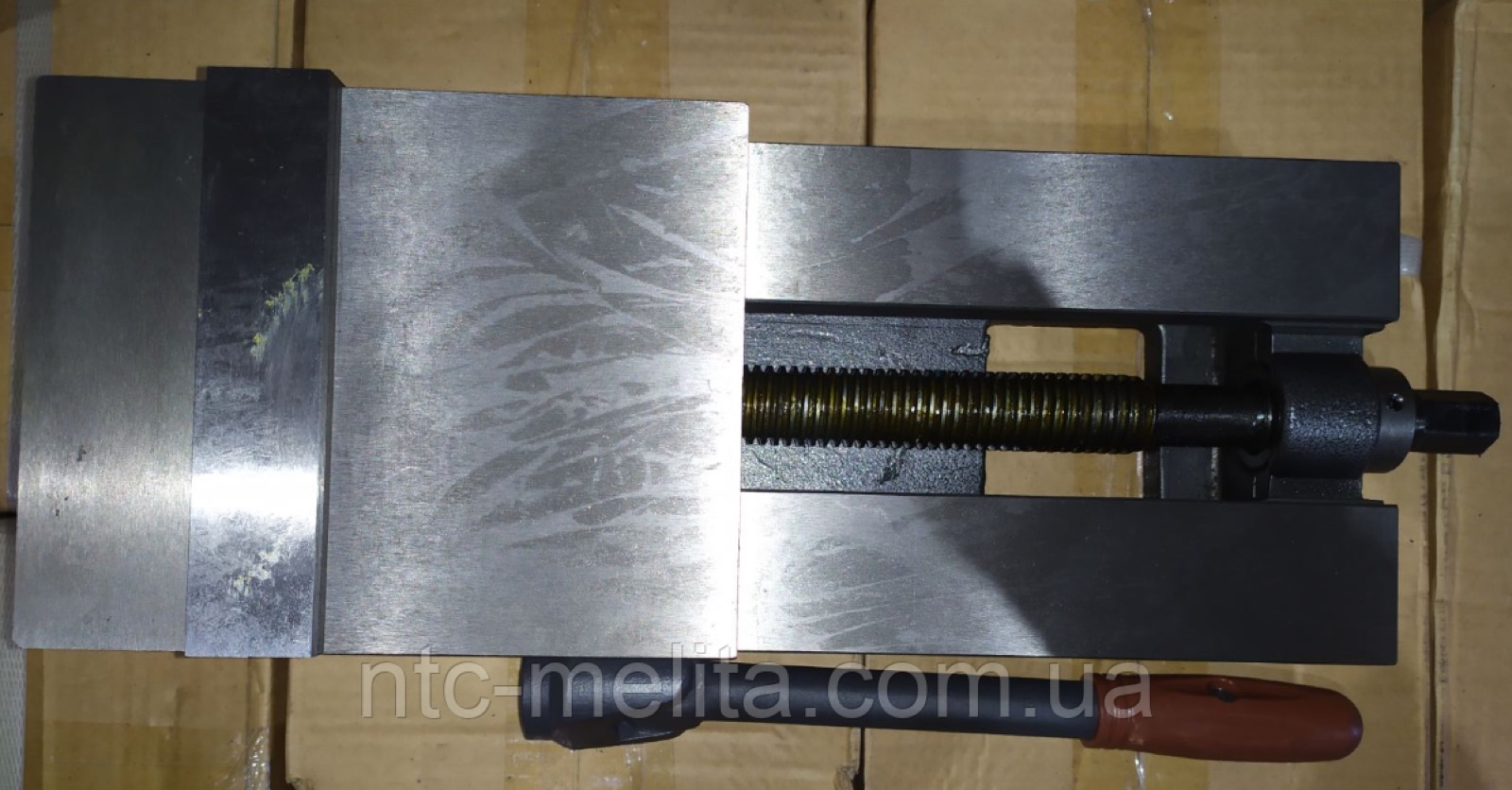

7. На валу встановлений голчастий підшипник, що дає змогу легко обертати ручку, отримуючи максимальні зусилля затискання.

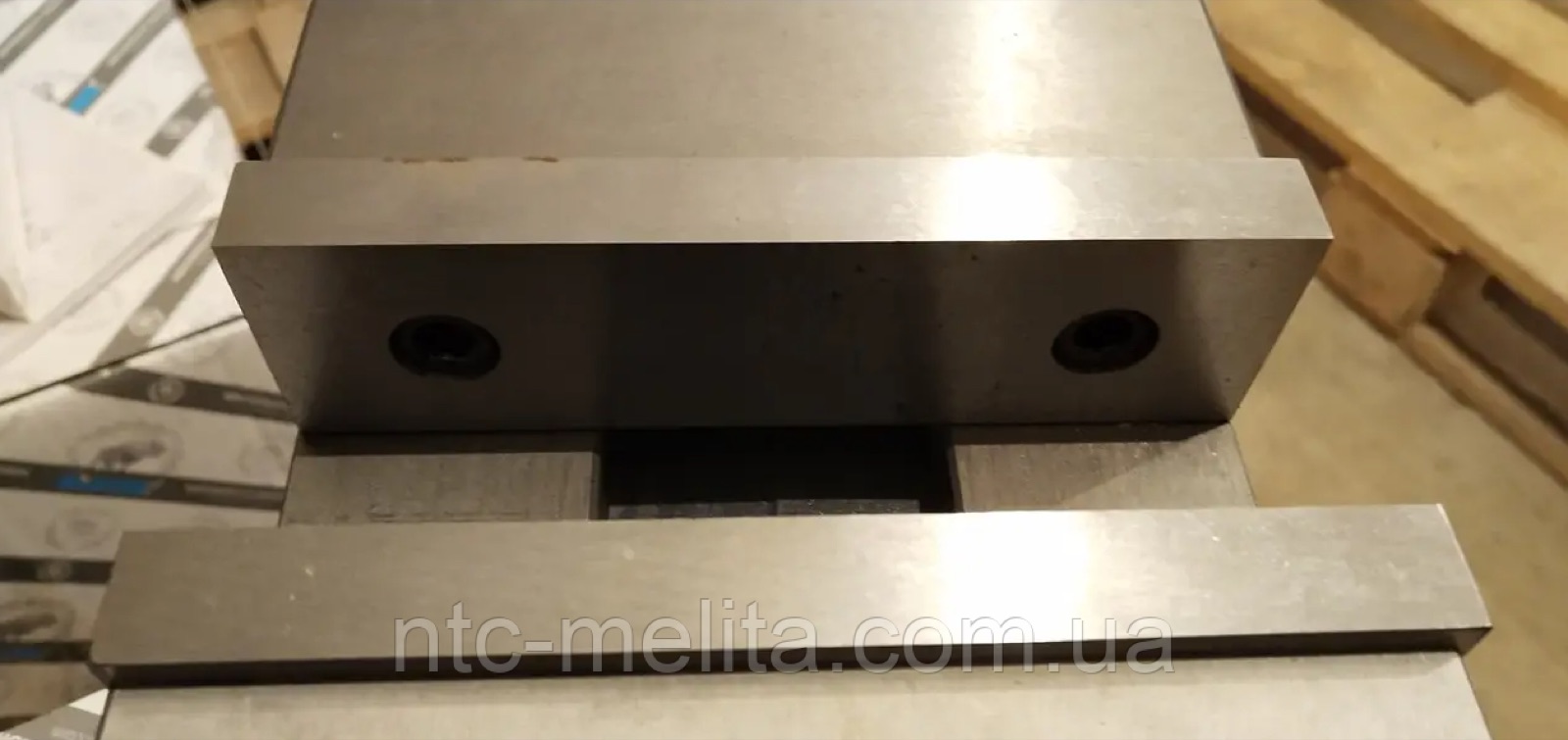

Лещата дають змогу закріпити заготовки різних габаритів відповідно до 4 положень накладок губок лещат. Три додаткові положення губок підходять для затискання листових матеріалів або невеликих за товщиною заготівок. Увага! Жорсткість фіксації в цих випадках визначається тільки гвинтами та площа затискача обмежена.


​



L1	L2 (Smax)	L3	L4
299	102	170	231

Примітка: Ручка, гвинти та сухарі входять до комплекту.

Технічні характеристики:

Бренд:

CNCM

h:

100.5 мм

h2:

105.4 мм

Вид оснастки:

Лещата

Матеріал лещат:

Чавун

Механізм позиціювання:

• Немає

Особливості лещат:

• губки переставляються
• неповоротні
• верстатні (машинні)
• прецизійні (високоточні)

Застосування:

• для фрезерних і свердлильних верстатів
• для фрезерних верстатів

Серія лещат:

QM16N

Робочий хід, Smax:

102 мм

Ширина губок, B:

125 мм

N:

14 мм

H:

40 мм

L:

340 мм

Зусилля затиску:

3000 кгс

Вага:

15,100 кг

Габарити в упаковці (ДхШхВ):

40x25x17 см
