Лещата верстатні прецизійні двооборотні 160 мм

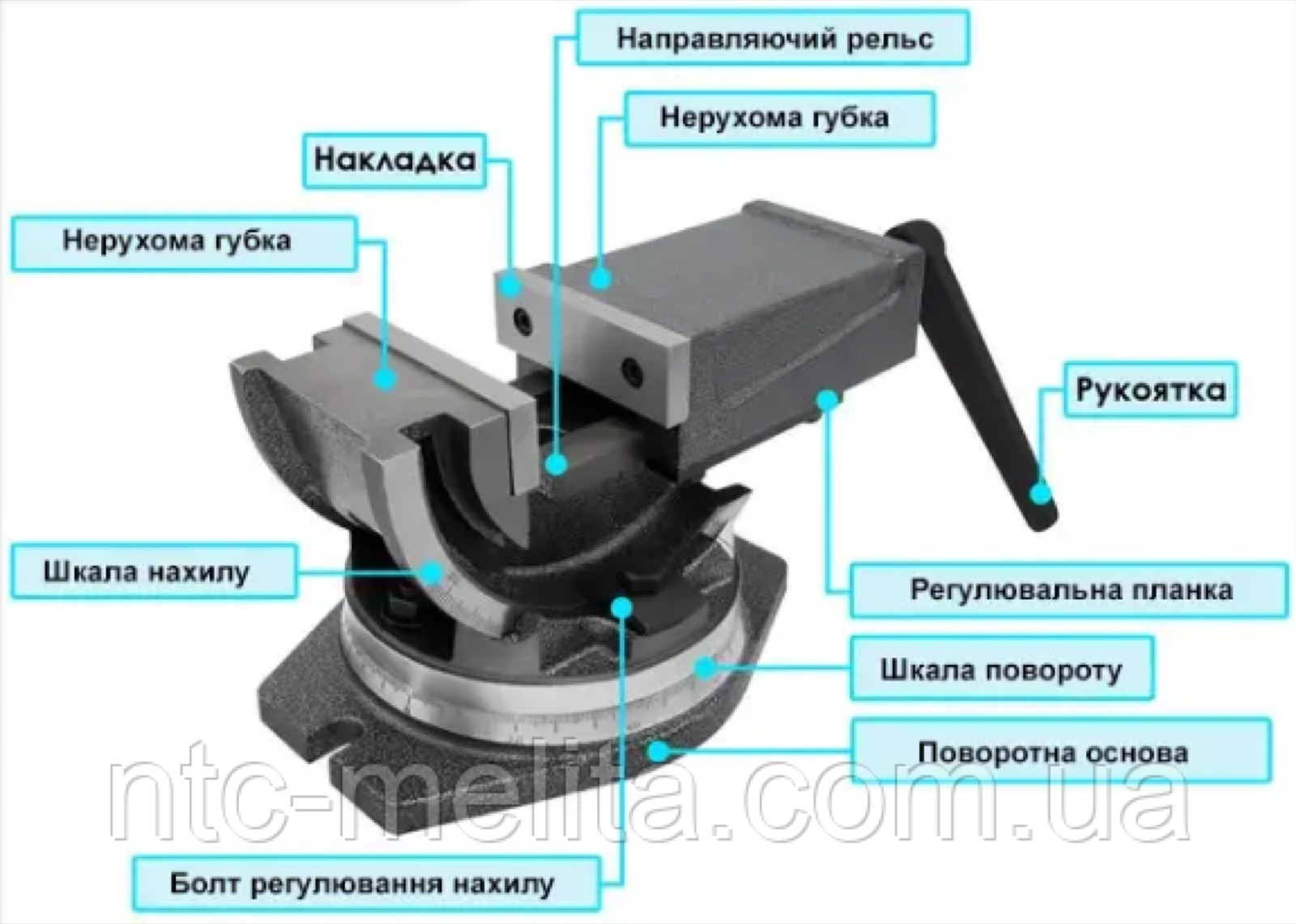

Верстатні прецизійні двооборотні лещата серії QHK із шириною накладок губок 160 мм і максимальним розкриттям 128 мм, які застосовуються для точного та надійного затискання деталі в зручному положенні під час оброблення на фрезерному, свердлильному, заточувальному, шліфувальному та інших верстатах.Діапазон повороту заготовки на лещатах цієї моделі в горизонтальній площині становить 0-360, у вертикальній 0-90º. Градусні шкали дають змогу відстежувати величину кутів повороту та нахилу. Конструктивно інструмент являє собою корпус із парою паралельних губок одна з яких є нерухомою, а друга притискається до деталі за допомогою трапецієподібного гвинта.Останній так само має захист від потрапляння стружки (таке рішення дає змогу істотно продовжити термін його експлуатації).Створювати велике зусилля затискача без особливої праці обертання ручки дає стійкий підшипник встановлений на валу.Настроювання ковзання рухомої губки здійснюється регулювальними планками.Накладки на губках є знімними, що знижує витрати на обслуговування виробу загалом, а також підвищує ефективність роботи.В основі лещат передбачені монтажні отвори та пази для точного позиціювання та надійного кріплення пристосування на робочому столі верстата. У разі потреби лещата можна використовувати й без поворотної основи. Лещата ідеально підійдуть для затиску деталей, як під час чорнового, так і під час фінішного оброблення.

Технічні характеристики лещат

• • Країна виробник                                                      Китай

  • Тип лещат                                                               верстатні

  • Наявність поворотного механізму                        Так

  • Ширина губок                                                        160 мм

  • Висота губок                                                          45 мм

  • Максимальне розкриття лещат                            128 мм

  • Матеріал корпусу                                                  високоміцний чавун

  • Тип приводу                                                          ручний

  • Діапазон повороту лещат                                    0-360°

  • Наявність градусної шкали                                  так

  • Поділ градусної шкали                                         1°

  • Максимальне зусилля затискача                          29 кН

  • Перпендикулярність губок до напрямних рейок

    ≤0.05 мм на 100 мм

  • Матеріал рукоятки                                                 вуглецева сталь

  • Паралельність напрямної поверхні до поворотної основи

    ≤0.06 мм на 100 мм

  • Паралельність рухомої і нерухомої губок            ≤0.05 мм на 100 мм

  • Діапазон нахилу лещат                                         0-90°

• Габаритні розміри

  • Довжина                                                                 417 мм

  • Ширина                                                                  250 мм

  • Висота                                                                   190 мм

  • Вага                                                                        31.2 кг
