Фрезерний верстат OPTImill BF 20L Vario (230V)

OPTImill BF20 Vario — найкращий настільний фрезерний верстат у Європі. Німецькі фрезерні верстати для металу OPTImill BF20 Vario і OPTImill BF20 L Vario вже понад 30 років не зникають із лінійки настільних фрезерних верстатів у модельному ряду Оптимум. Цей фрезерний верстат був підданий множинному копіюванню з боку конкурентів, але жоден не зміг вивести цей верстат на такий рівень надійності та точності. Попри те, що верстати Оптимум виробляються в Китаї, як виявляється — це велика різниця, виробляти в Китаї та купувати верстат під своїм брендом у китайського виробника. Німецька компанія Stürmer Maschinen GmbH має в Китаї та Тайвані власні заводи та виробляє там верстати під торговою маркою Оптимум. На виробництві постійно перебувають інженери з центрального офісу «Штюрмер», вони здійснюють поетапний контроль за всіма процесами виготовлення обладнання. Усі моделі верстатів розроблені німецькими інженерами-конструкторами металообробного обладнання. Вся електроніка (плати керування, кнопки — пускачі, варіатори та інше) постачаються з Європи. Кожен фрезерний верстат проходить перевірку працездатності у всіх режимах, перевірку на точність і безпеку. Вся ця інформація фіксується в індивідуальному аркуші випробувань.

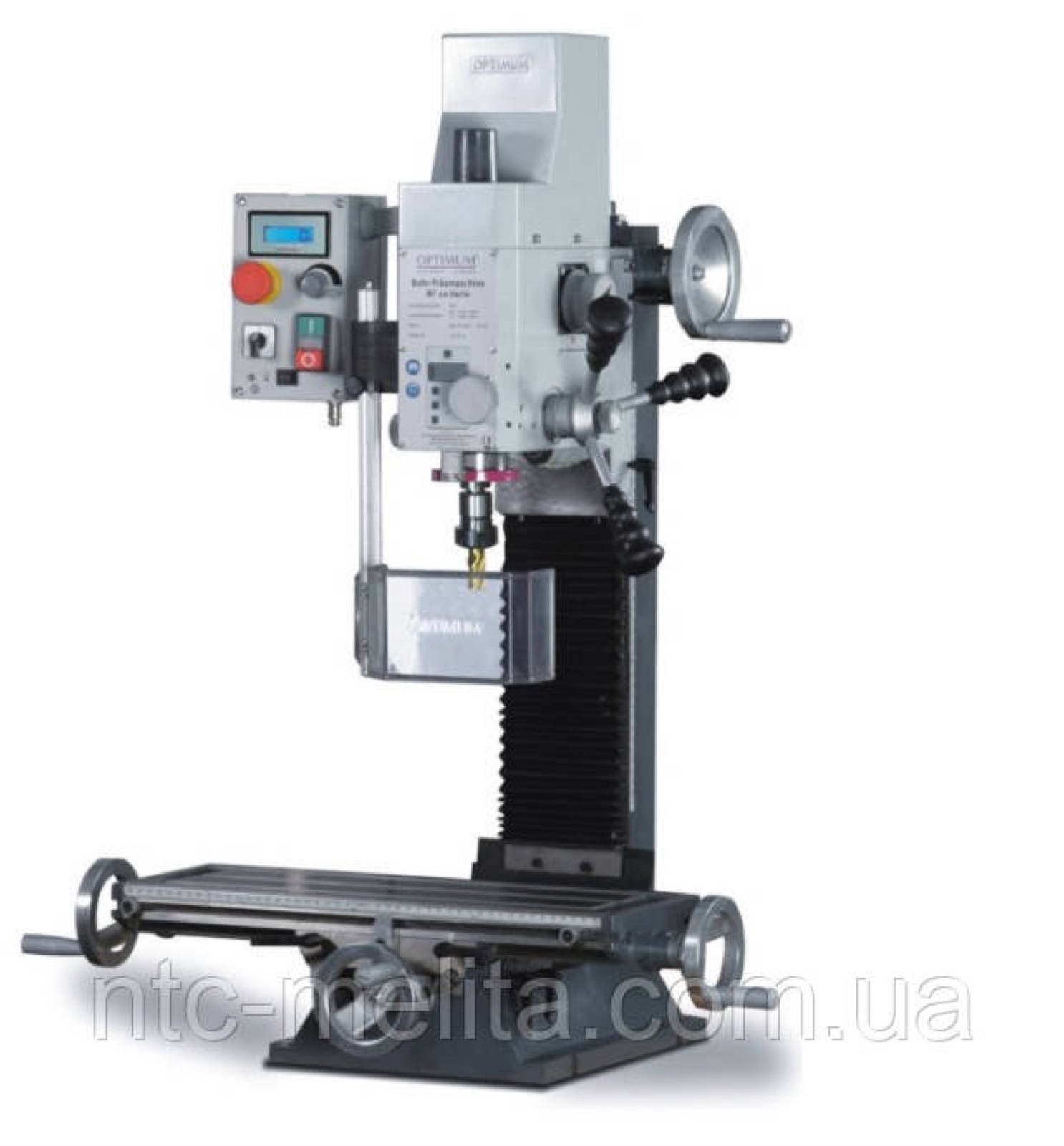

Настільний фрезерний верстат для металу OPTImill BF20 випускається в трьох варіантах. Моделі BF20 Vario і BF20 L Vario вирізняються лише довгим робочим столом. Розглянемо BF20 Vario докладніше...

Технічний опис:

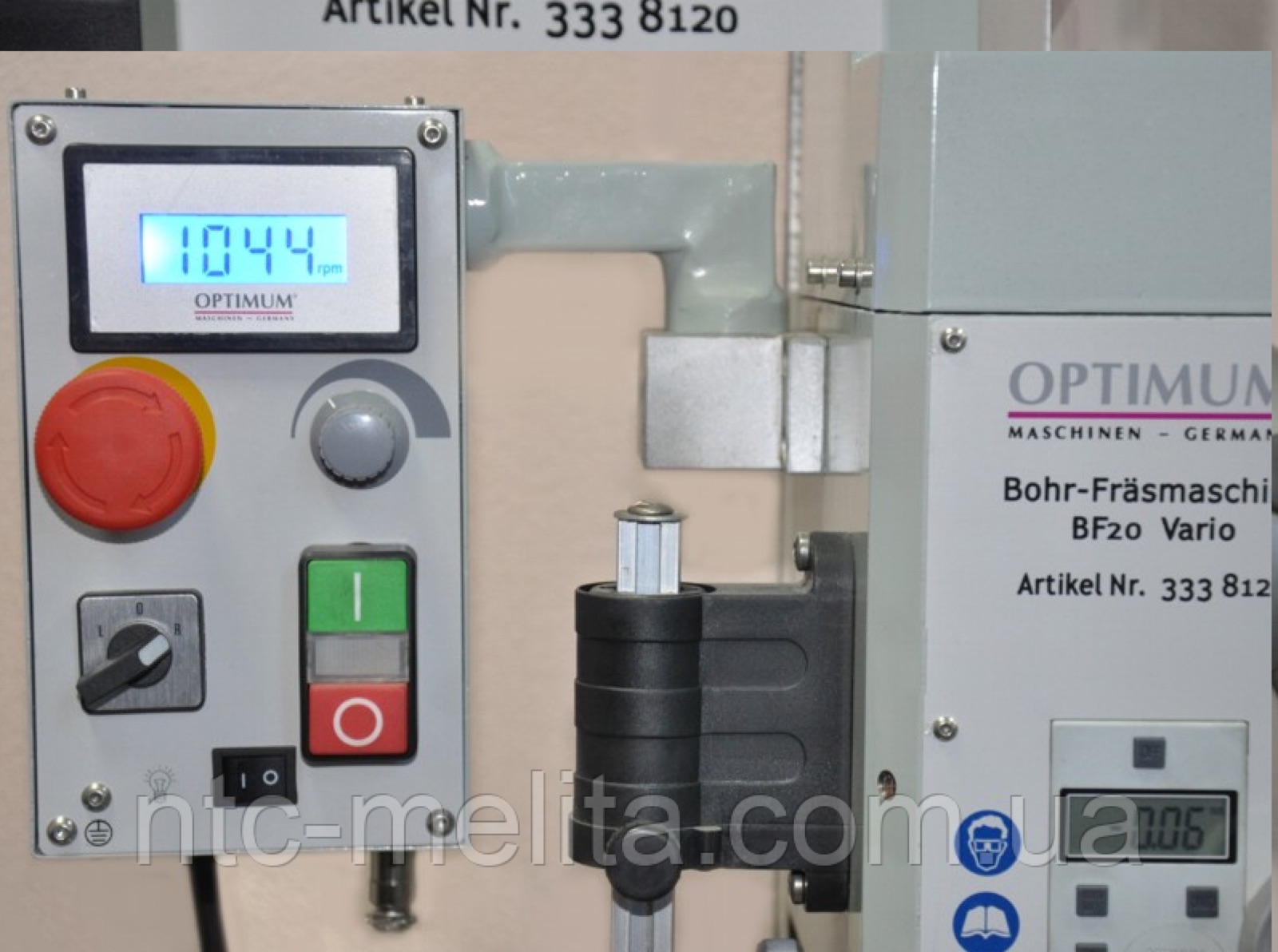

• OPTImill BF20 Vario вирізняється надійністю і стабільною заявленою точністю фрезерування. Як видно з назви фрезерного верстата, на ньому встановлений варіатор обертів шпинделя. Завдяки цій функції, на фрезерному верстаті легко та зручно підбирати найприйнятніший швидкісний режим фрезерного оброблення деталі. Оскільки сьогодні фрезеруванню піддаються заготовки з різних матеріалів: всілякі марки сталі, кольорових металів, пластмас, композитних матеріалів — ця функція дуже важлива. Електронні показники числа обертів шпинделя відображаються на дисплеї, розташованому на панелі керування фрезерного верстата. Діапазон обертів регулюється від 90 до 3 000 обертів за хвилину.

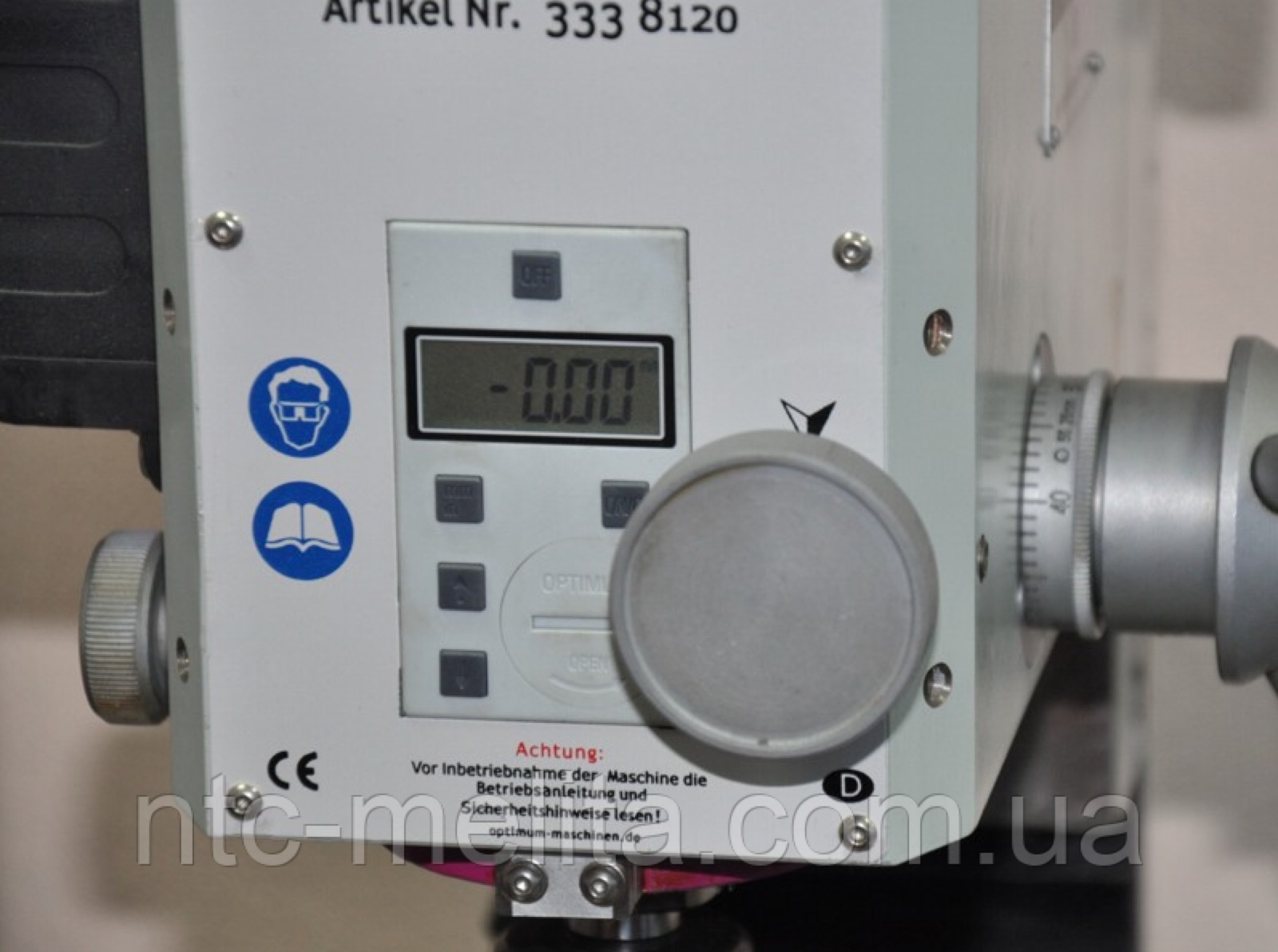

• Для досягнення заявлених характеристик точності, на настільному фрезерному верстаті для металу Оптимум встановлена цифрова індикація переміщення пінолі з точністю до 0,01 мм. Інформація відображається на окремому дисплеї.
• Ще один важливий параметр, що відповідає за точність фрезерування — точність обертання. Це питання розв'язується за допомогою встановлення на фрезерний верстат точного, загартованого шпинделя. Шпиндель має ліве та праве обертання під час радіального биття не більш ніж 0,01 мм і посаджений на високоточні підшипники.

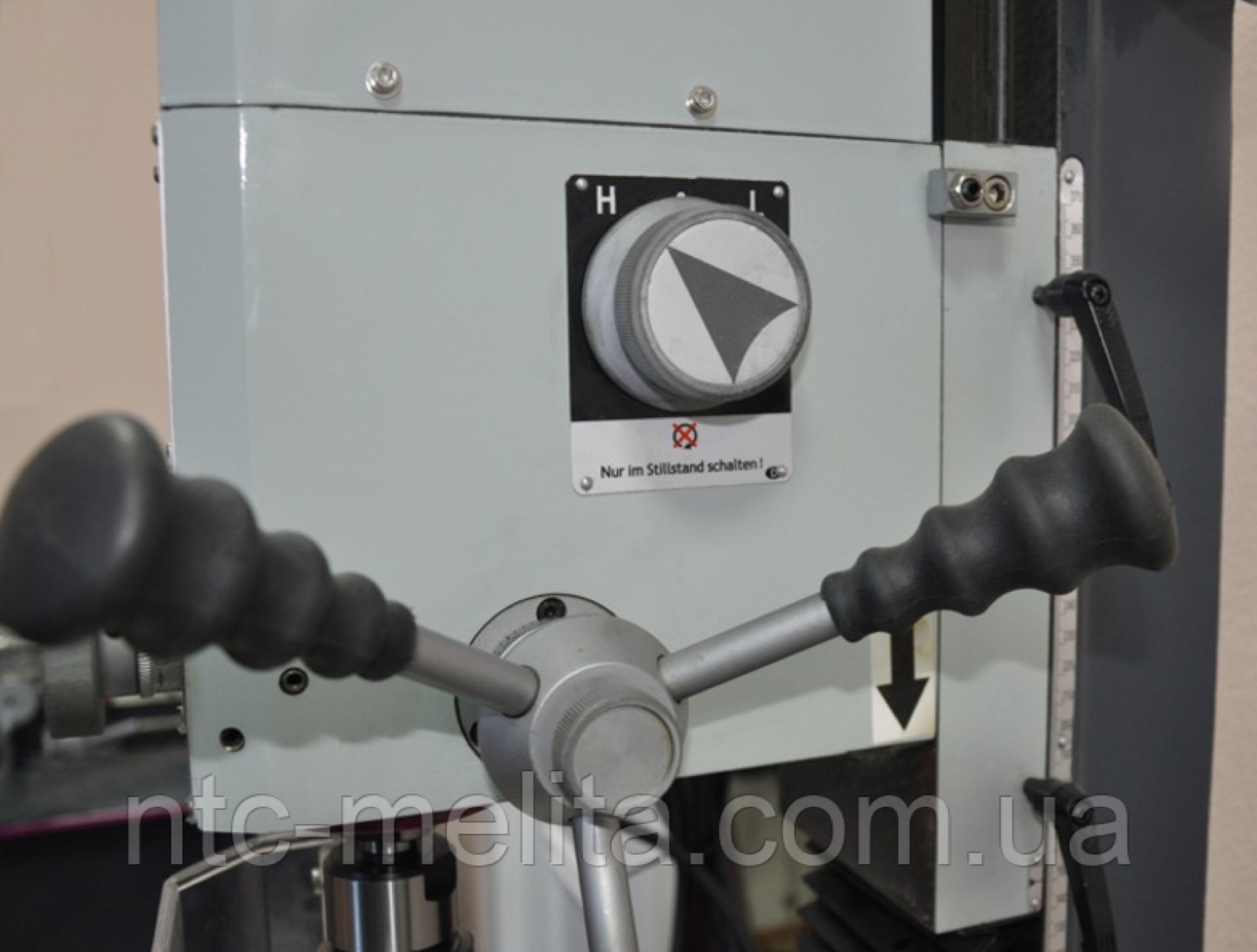

• Верстат має два режими подавання пінолі. Один із них застосовується для чорнового фрезерування, другий — для точного оброблення (мікрометричне оброблення).

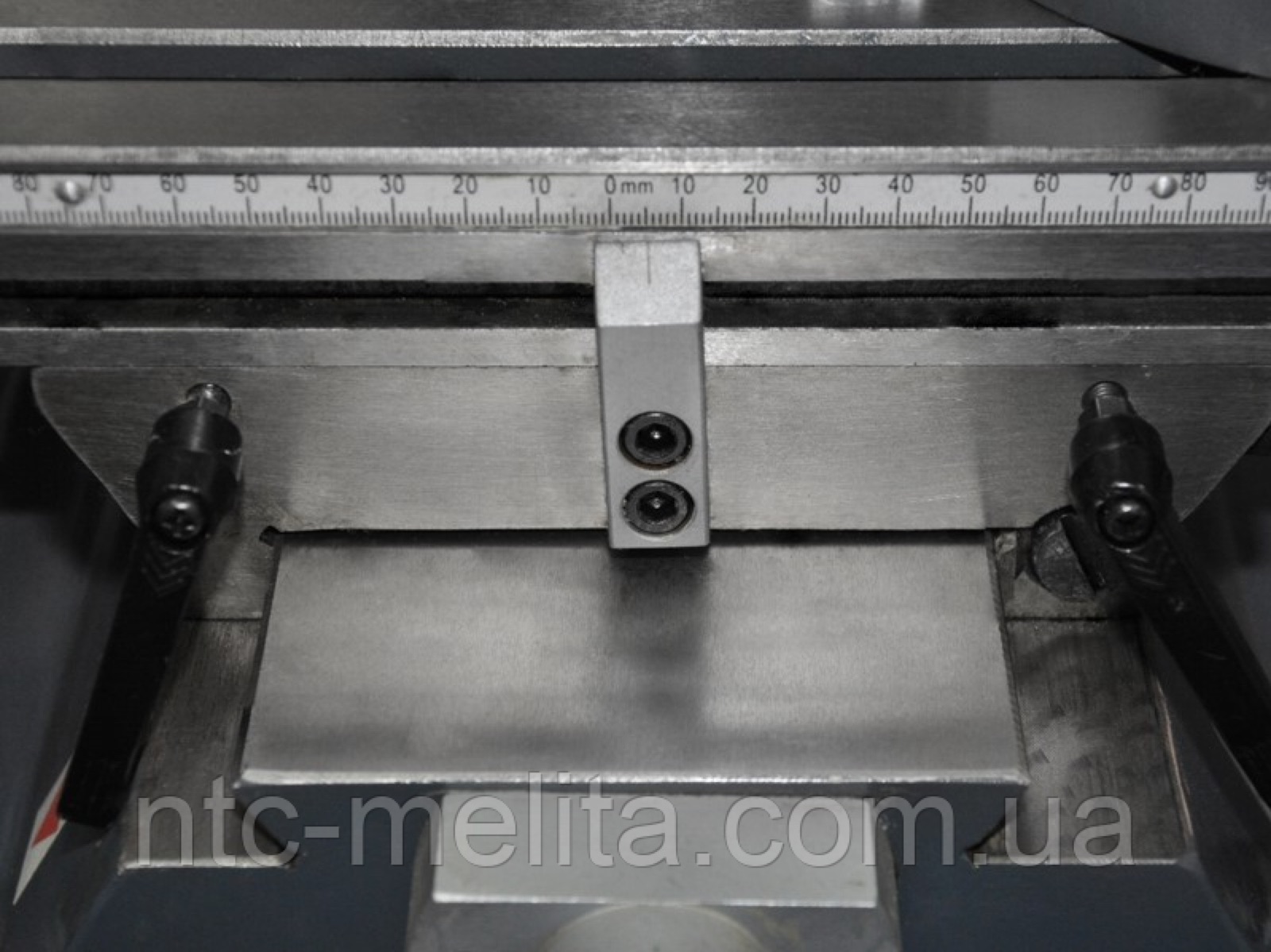

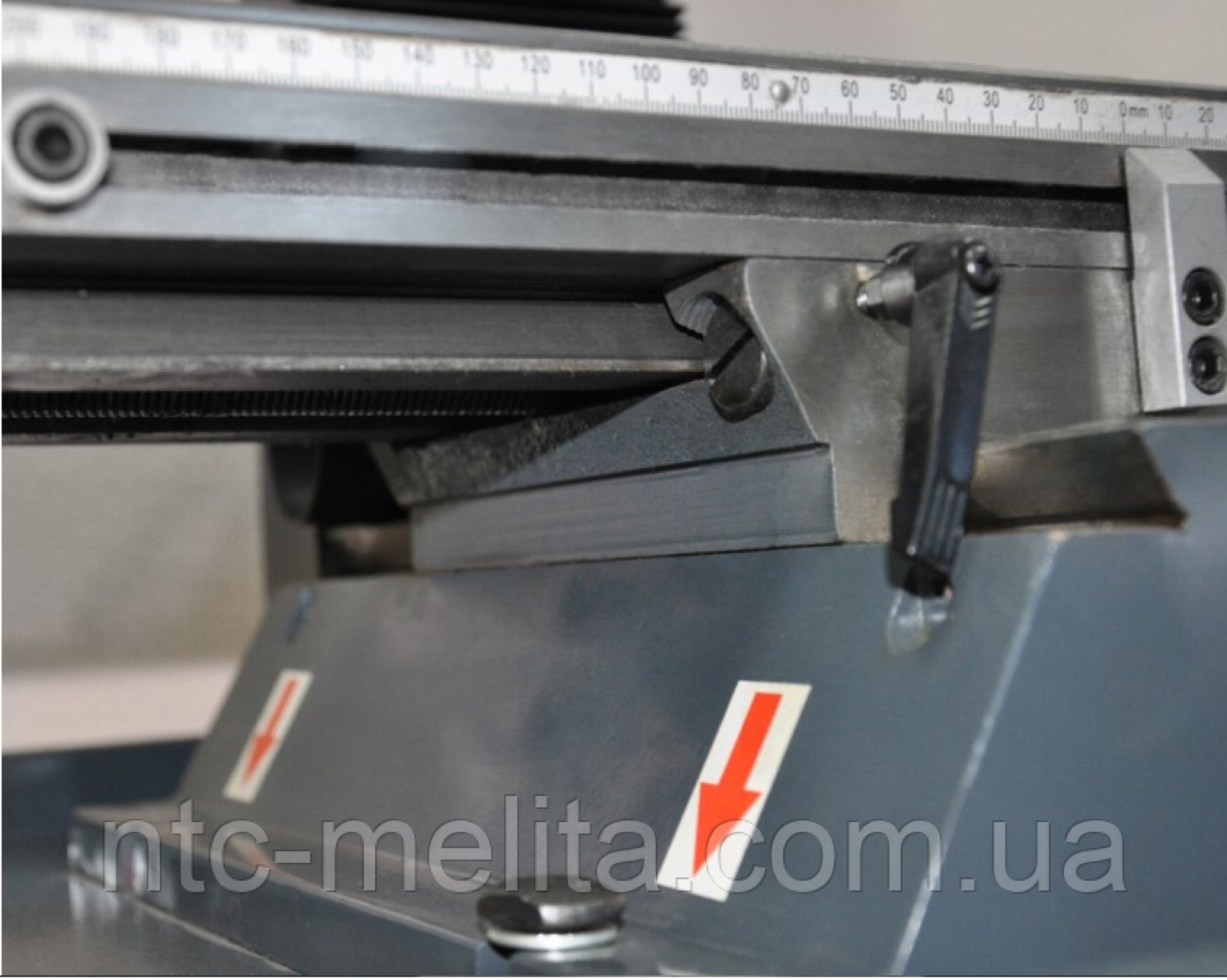

• Напрямні фрезерного верстата виготовлені як «ластівчин хвіст», пройшли якісне шліфування й шабріння, регулюються вони клиновими планками.

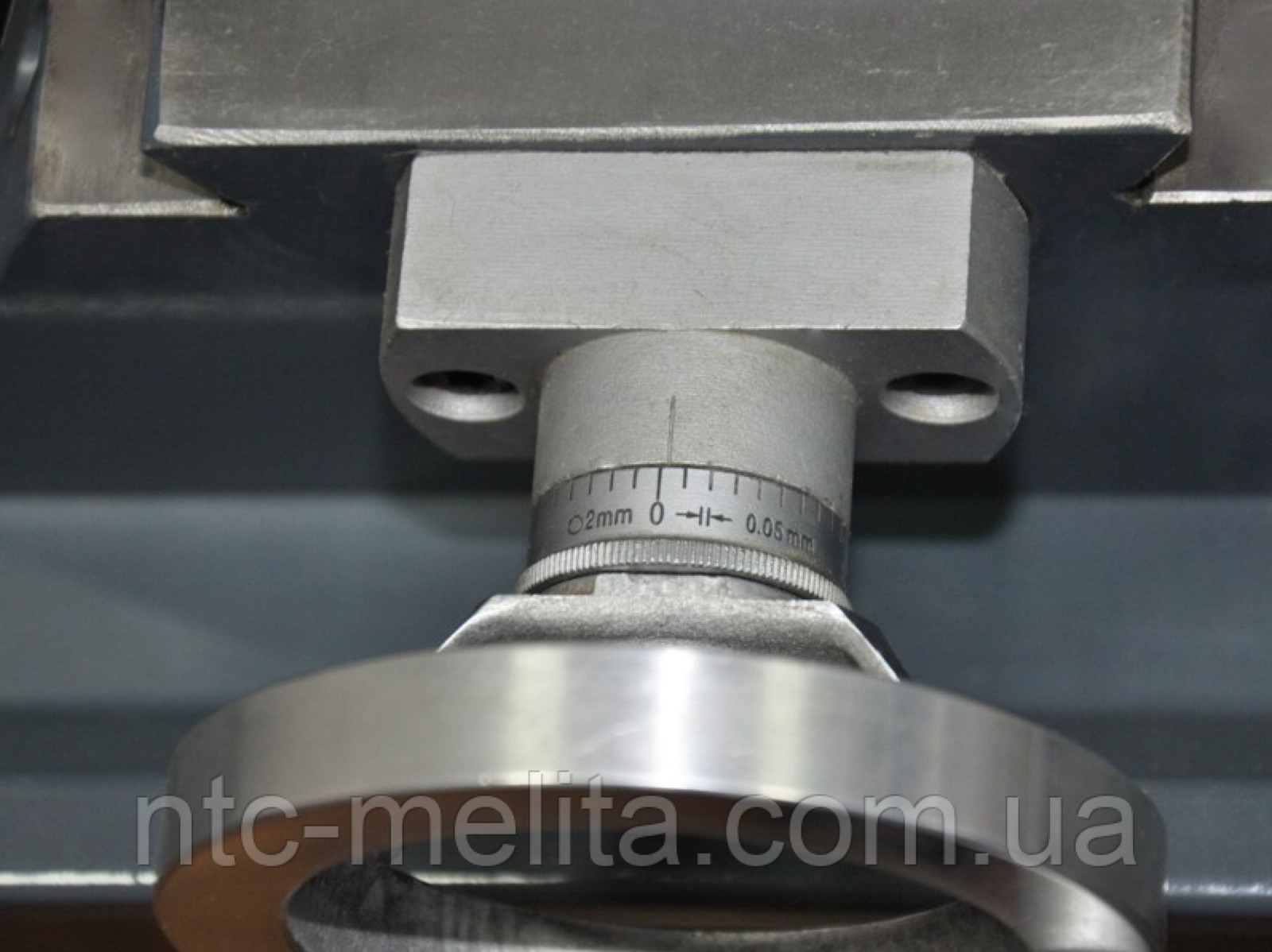

• Усі ходові гвинти на OPTImill BF20 обладнані регульованими гайками, що дає змогу звести люфти до нуля.

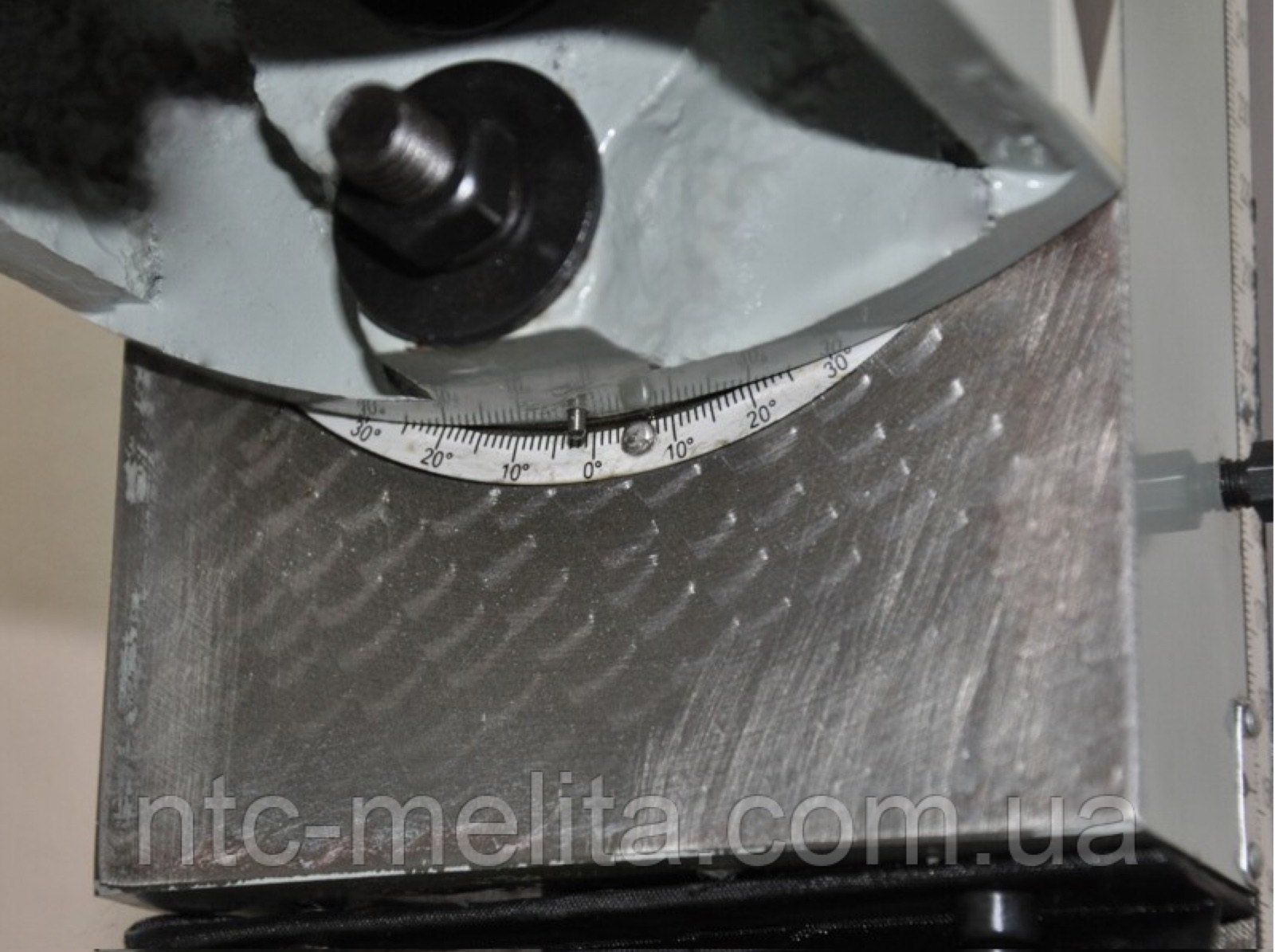

• Напрямна фрезерної головки на BF20 закрита від пилу та стружки захисним кожухом. Фрезерна головка верстата має можливість повороту на 90 градусів в обидві сторони. Для зручності роботи, у фрезерну головку верстата вмонтований галогенний світильник 12 В.
• Зона фрезерування на фрезерному верстаті закривається захисним щитком із кінцевим вимикачем, що не дає змогу запустити верстат під час відкритого щитка.
• Настільний фрезерний верстат для металу OPTImill BF20 має фірмовий комплект навісного обладнання від Оптимум. За бажання клієнт може купити комплект ЧПК і сервіс-майстер зробить встановлення, перетворивши універсальний фрезер на настільний фрезерний верстат із ЧПК, керований із ноутбука. У цій моделі фрезерного верстата є вбудоване пускове реле, що дає змогу запускати верстат за командою з комп'ютера.

Технічні характеристики:

Фрезерний верстат для металу OPTImill	BF20 Vario	BF20L Vario
арт.	3338120	3338122
Електроживлення
Двигун	850 Вт/220 В	850 Вт/220 В
Макс. діаметр розсвердлювання в сталі, мм	16	16
Макс. діаметр свердління в сталі, мм	12	12
Максимальний діаметр торцевої фрези, мм	63	63
Максимальний діаметр кінцевої фрези, мм	20	20
Виліт осі шпинделя, мм	185	185
Число обертів
Нижній діапазон, об./хв	90 — 1480	90 — 1480
Верхній діапазон, об./хв	150 — 3000	150 — 3000
Кінець шпинделя	MK 2 / M 10	MK 2 / M 10
Переміщення пінолі, мм	50	50
Фрезерна головка
Поворот	± 90°	± 90°
Приводний механізм	2-ступеневе, безступеневе регулювання
Переміщення по осі Z, мм	280	280
Координатний стіл
Розмір столу, мм	500 х 180	700 х 180
Переміщення по осі X, мм	280	480
Переміщення по осі Y, мм	175	175
Розмір Т-подібних пазів, мм	12	12
Відстань між пазами, мм	63	63
Максимальне навантаження на стіл, кг	55	55
Габаритні розміри
Довжина, мм	745	950
Ширина, мм	565	565
Висота, мм	935	935
Маса верстата, кг	103	115

Комплект постачання:

1. Перехідна оправа МК 2/М 10 — В 16
2. Комплект інструменту для обслуговування.
3. Посібник з експлуатації російською мовою.

Рекомендоване додаткове приладдя:

	Номер арт.
Підставка під верстат	3353003
Верстатні лещата FMS 100	3354100
Триосьові верстатні лещата Optimum MV3-75	3354175
Набір затискних пристосувань SPW 10	3352016
Горизонтально-вертикальний ділильний стіл RT150	3356150
Набір цанг Optimum MK2 5 шт. 4-12 мм	3351980
Цанговий патрон MK2/ER25 + 15 цанг 1 — 16 мм	3352052
Цанговий патрон MK2/ER32 + 18 цанг 3 — 20 мм	3352053
Швидкозмінний патрон 0-16 мм	3050626
Універсальна оправа для торцевих фрез МК 2 / 16 мм	3352102
Набір свердел 1-13 мм із титановим покриттям 25 шт.	3051010
Набір швидкорізальних фрез 4-12 мм 12 шт.	3352113
Набір швидкорізальних фрез 3-20 мм 20 шт.	3386200
Торцева фреза ø52 мм/МК2 зі змінними пластинами	3350212
Пристрій цифрової індикації MPA-4 (3 осі)	3383922
Система подавання МОР у зону різання	3352002
Магнітний стружкозбірник Chipmag	3850010

Норми точності фрезерних верстатів:
BF16 Vario, BF20 Vario, BF20L Vario.

Вимірювана величина	Схема вимірювання	Граничне значення
Радіальне биття встановленої у шпиндель вимірювальної оправи		a) 0,008 ммb) 0,015 / 100 мм
Перпендикулярність напрямку вертикального переміщення шпинделя та поверхні столу		a) 0,02 / 40 ммb) 0,02 / 300 мм
Перпендикулярність осі шпинделя та поверхні столу		a) 0,05 / 300 мм, a £ 90°b) 0,05 / 300 мм
Площинність робочої поверхні столу		0,025 — 0,08 / 200 мм
Перпендикулярність переміщень столу за осями X (a) і Y (b)		0,02 / 150 мм
Паралельність поверхні столу та напрямку переміщення столу		a) 0,02 / 100 ммb) 0,06 / 300 мм
Паралельність Т-подібних пазів столу		0,04 мм на всій довжині
