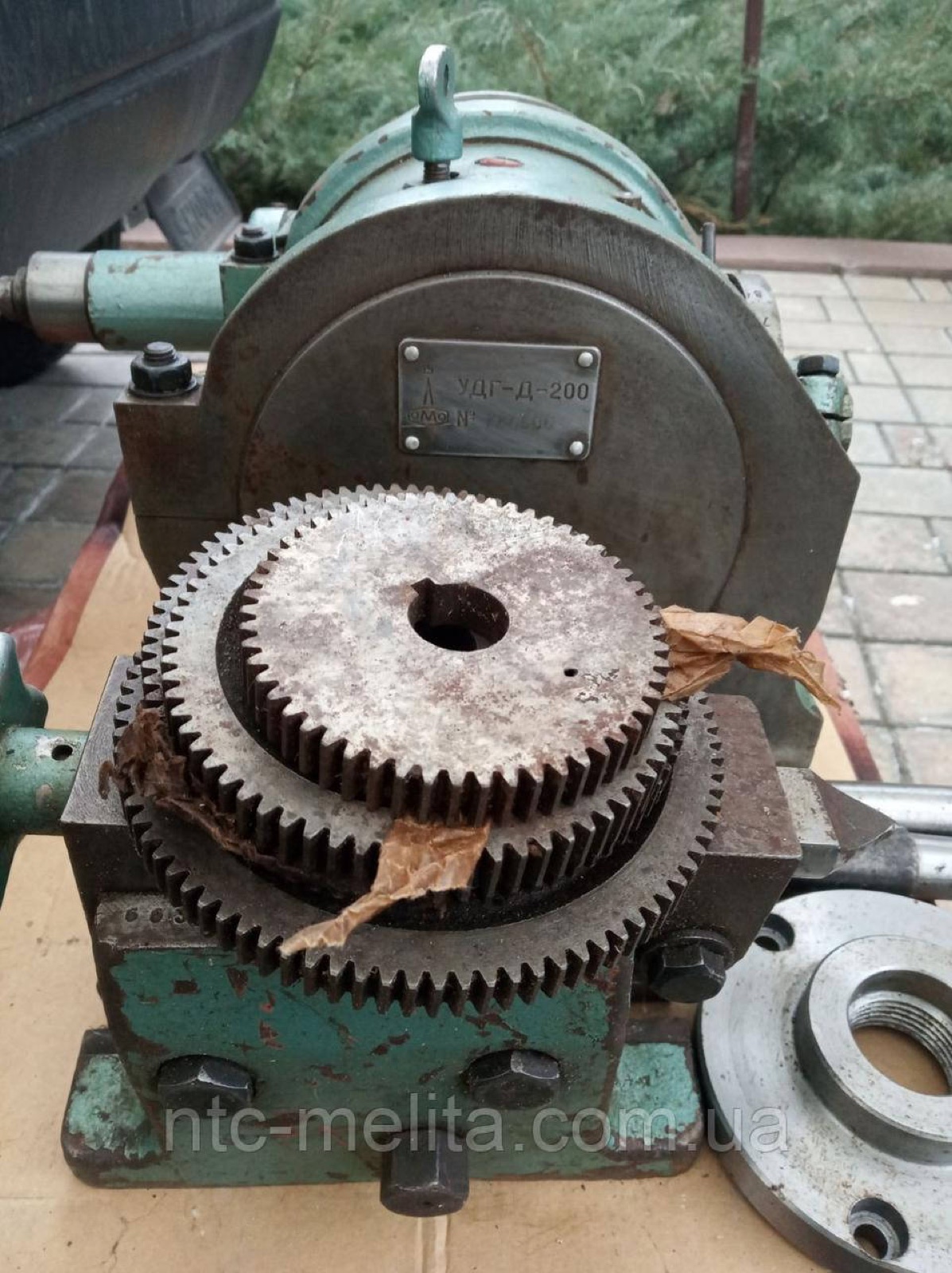

Универсальная делительная головка УДГ Д-200

Универсальные делительные головки УДГ-Д-200
По стандарту ГОСТ 8615-69 основным размером делительных головок принят наибольший диаметр обработки D. Стандартом предусмотрена серия из шести типоразмеров головок D = 160; 200; 250; 320; 400 и 500 мм. Наименования моделей: УДГ-Д-160, ДД-200, УДГ-250, УДГ-400, УДГ-500.
Передаточное отношение червячной пары этих головок 1: 40 (N=40), то есть шпиндель головки делает полный оборот за 40 оборотов рукоятки.
Диапазон деления окружности заготовки - до 400 частей, включая простые числа.
Универсальные делительные головки позволяют выполнять деление тремя методами: непосредственным, простым и дифференциальным, и используются для комплектации фрезерных станков в единичном и мелкосерийном производстве.
Каждому размеру станка (по ширине стола) должен соответствовать определённый типоразмер делительной головки. Например, к консольно-фрезерным станкам No 2 (с шириной стола 320 мм) рекомендуется делительная головка с наибольшим диаметром обрабатываемой заготовки D = 250 мм, а к фрезерным станкам No 3 (с шириной стола 400 мм) - делительная головка УДГ-Д-320 и т. д.

Делительная головка УДГ 200

Универсальная делительная головка УДГ 200 используется на металлообрабатывающих станках (преимущественно на фрезерных) для непосредственного, простого и дифференциального деления. УДГ 200 обеспечивает периодический поворот деталей. Число 200 в маркировке обозначает наибольший диаметр обрабатываемой детали. Модель головки должна соответствовать ширине стола станка. Например, для консольно-фрезерного станка с шириной стола 250 мм подойдёт головка УДГ 200.

Операции, выполняемые с помощью головок УДГ

• непосредственное деление на 2, 3, 4, 6, 8, 12 и 24 части;
• простое деление на число частей от 2 до 2160 с интервалами;
• дифференциальное деление окружности на число частей от 43 до 400 без интервалов.
• фрезерование винтовых канавок с шагом от 25 до 3070 мм;
• различные фрезерные работы, связанные с делением окружности на неравные части (в градусах).
• Кроме того, головки используют для других работ, связанных с делением окружности на части, а также для различных разметочных работ.

Характеристики УДГ 200

Характеристика	7036-0052
Расстояние от основания до торца шпинделя H, мм	235
Высота центра h, мм	105
Конус Морзе	3
Резьбовой конец шпинделя по ГОСТ 9150 d0 8g	М39х3
Угол поворота шпинделя в вертикальной плоскости:
вниз от линии центра (a)	5
вверх от линии центра (p)	95
d1 h5	40
Диаметр отверстия шпинделя d2, мм	20,2
l	25
Передаточное отношение червячной пары	1:40

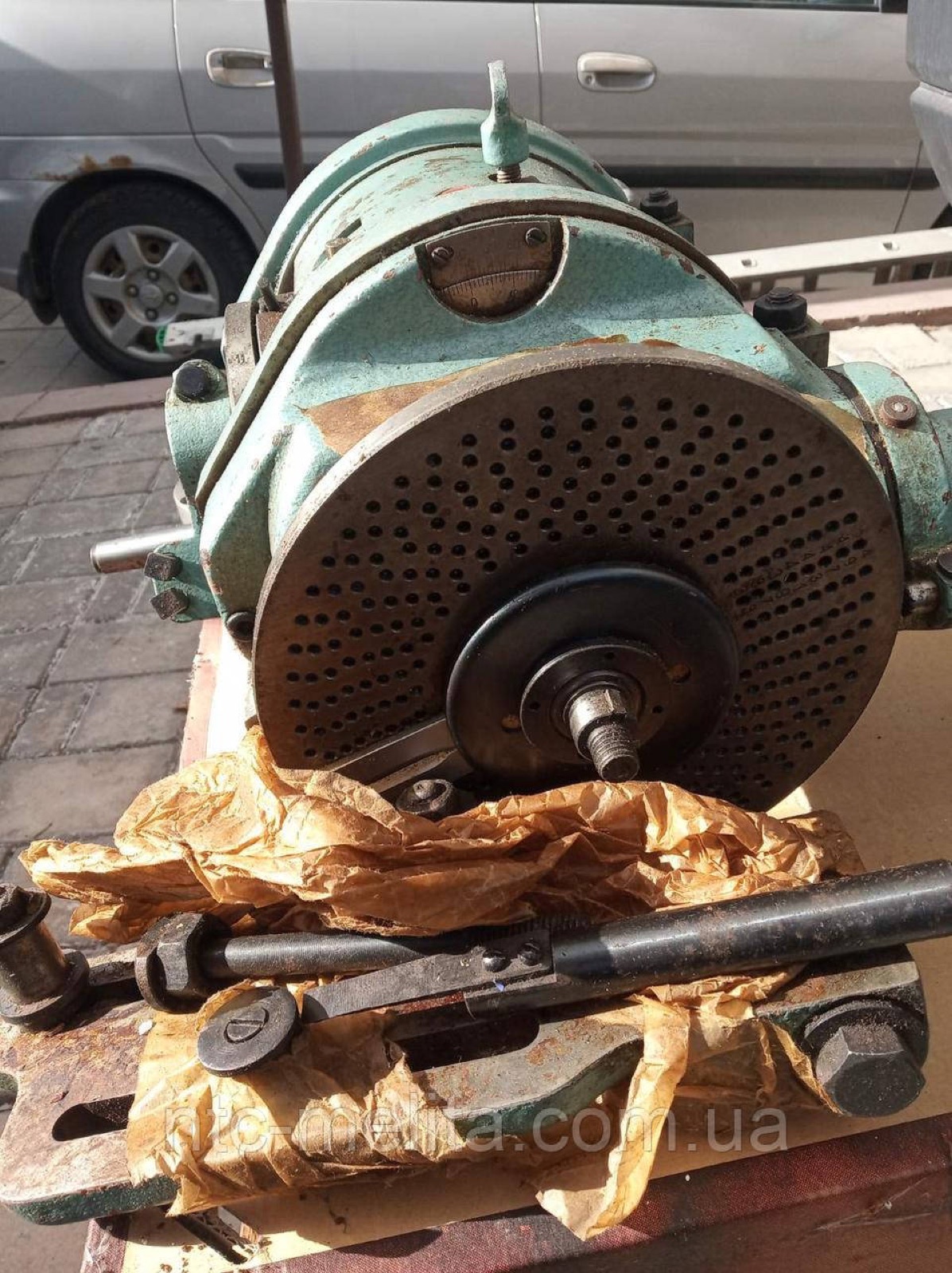

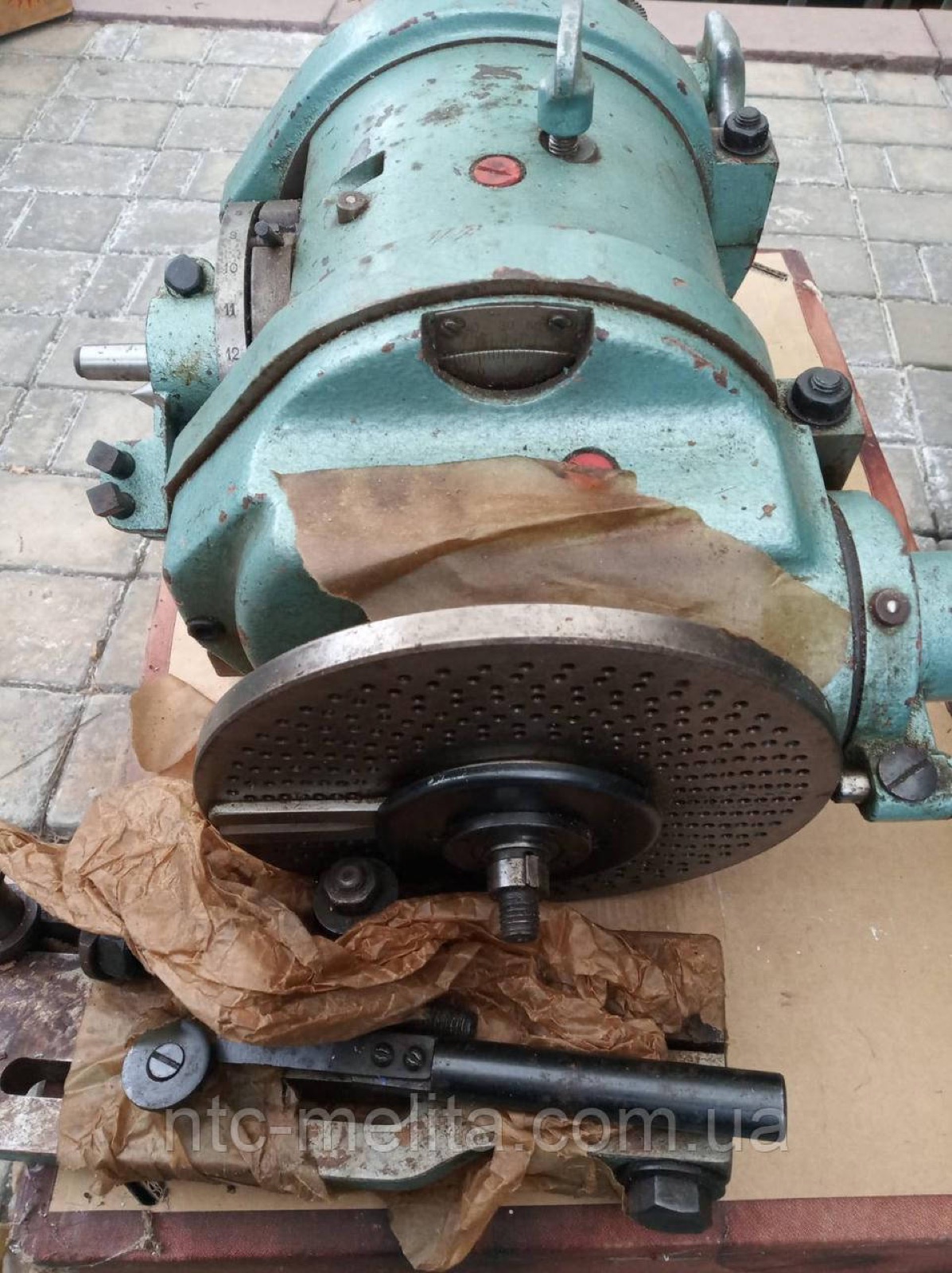

Количество отверстий делительного диска:
на одной стороне	16, 17, 19, 21, 23, 29, 30, 31
на другой стороне	33, 37, 39, 41, 43, 47, 49, 54
Диаметр самоцентрирующего патрона, мм	125
Цена деления лимба непосредственного деления	15
Ширина направляющих шпонок, мм	14
Посадочный диаметр сменных шестерён d3 f9	20f9
Модуль сменных шестерён	1,5
Количество шестерён	25, 30, 35, 40, 50, 55, 60, 70, 80, 90, 100
Габаритные размеры основания делительной головки LxB, мм	260x180

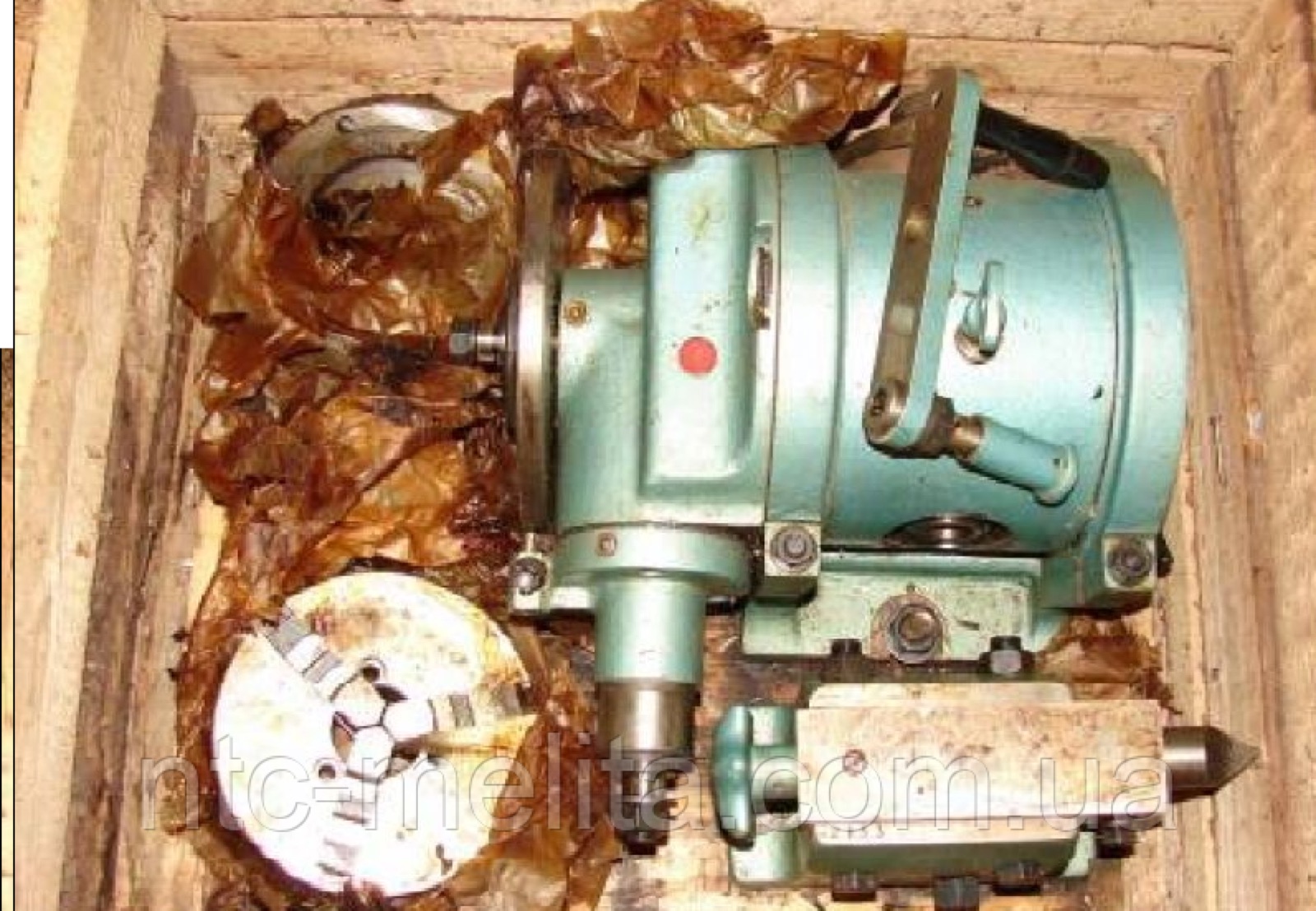

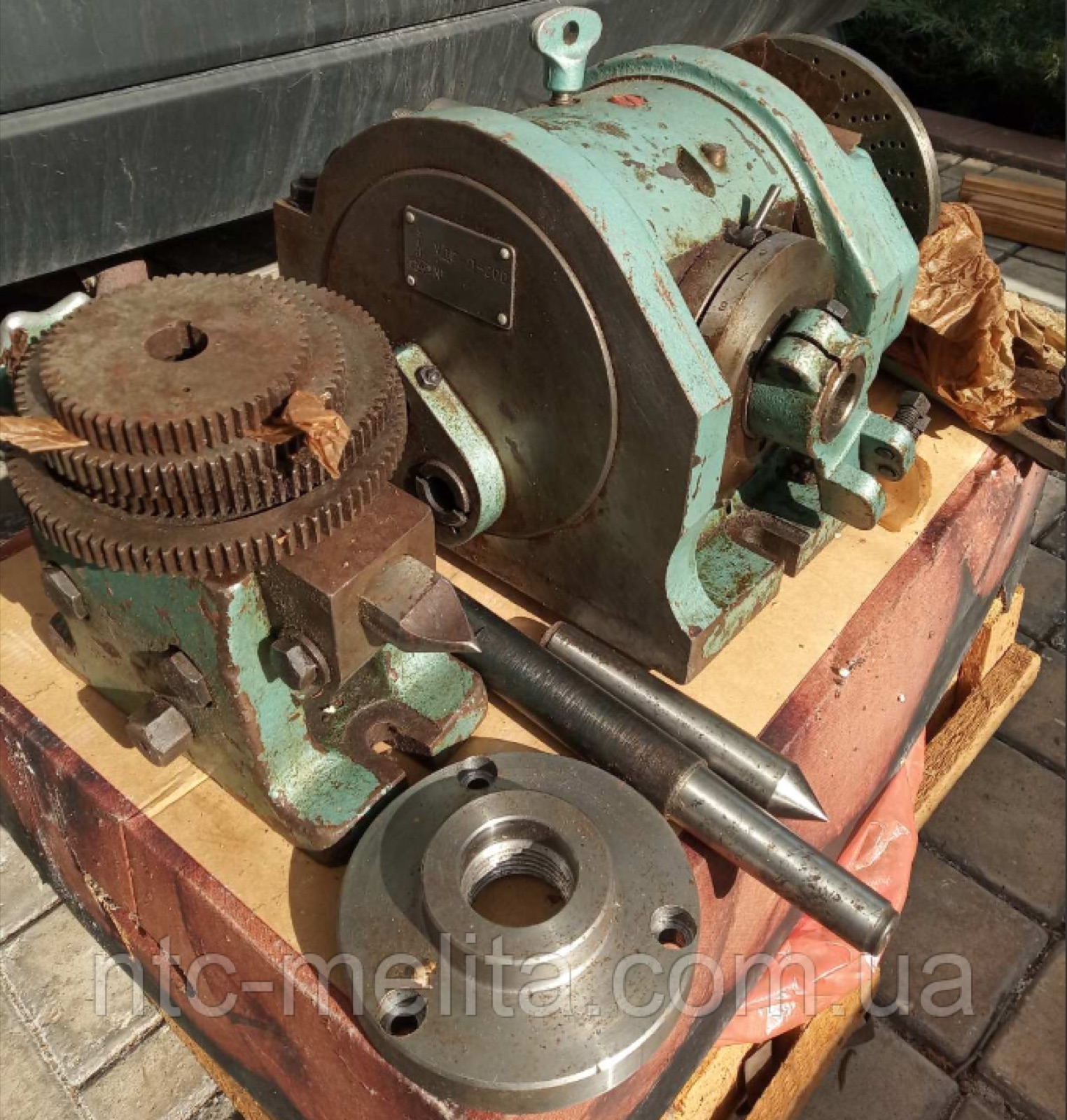

Комплектация УДГ

• Головка универсальная делительная;
• Фланец;
• Трёхкулачковый патрон;

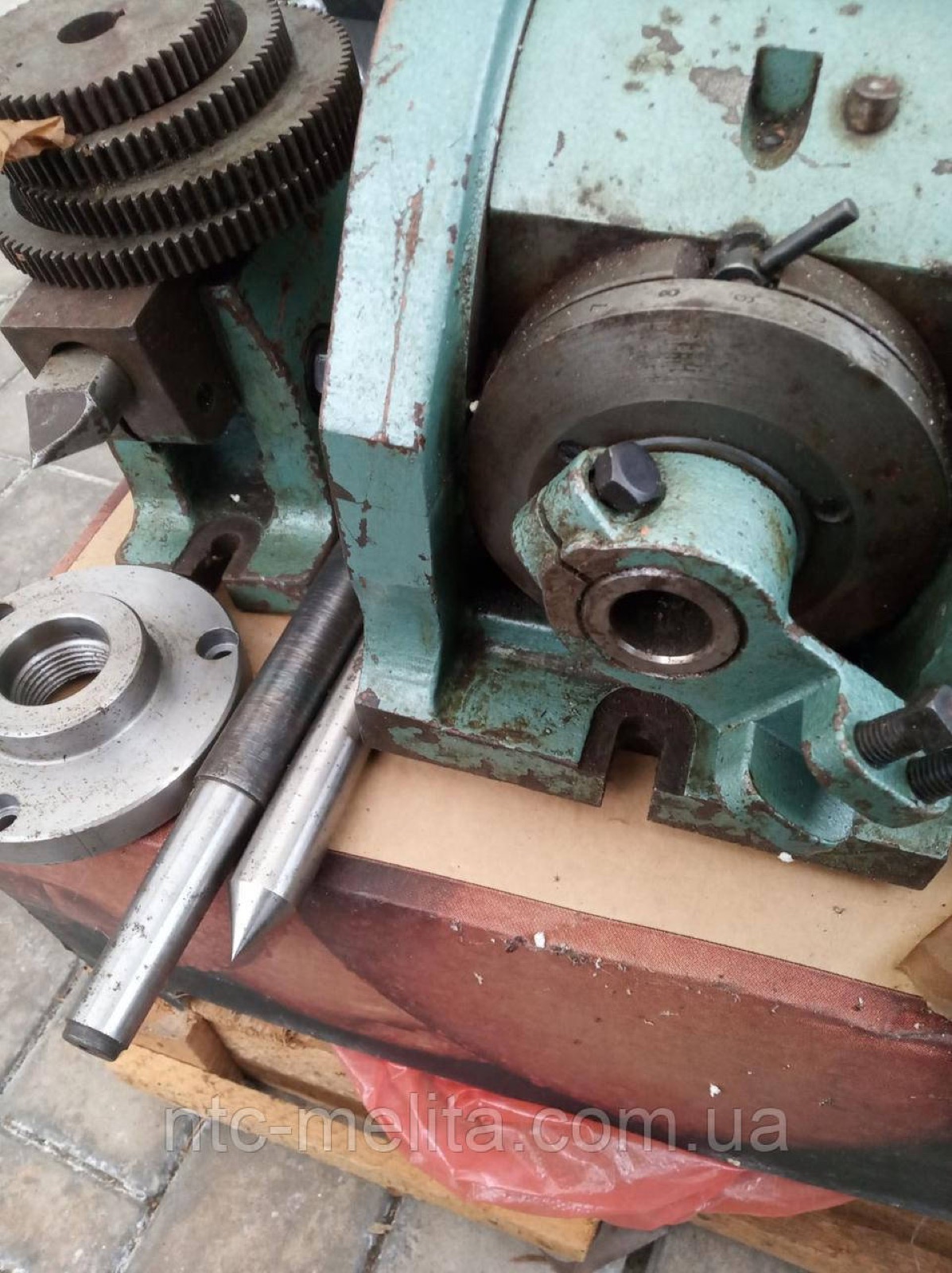

• Задняя бабка;
• Упорный центр

По желанию заказчика головка может быть доукомплектована следующими позициями:

• Люнет;
• Гитара для дифференциального деления;
• Гитара для нарезания спирали;
• Шестерни гитары;
• Поводок.

Другие характеристики УДГ 200

Высота центра	105 мм
Максимальный диаметр обрабатываемой детали	200 мм
Маркировка по ГОСТ	7036-0051
Масса	50 кг
Исполнение	С резьбовым концом шпинделя
Стандарт	ГОСТ 8615-89
Диаметр токарного патрона	125 мм
