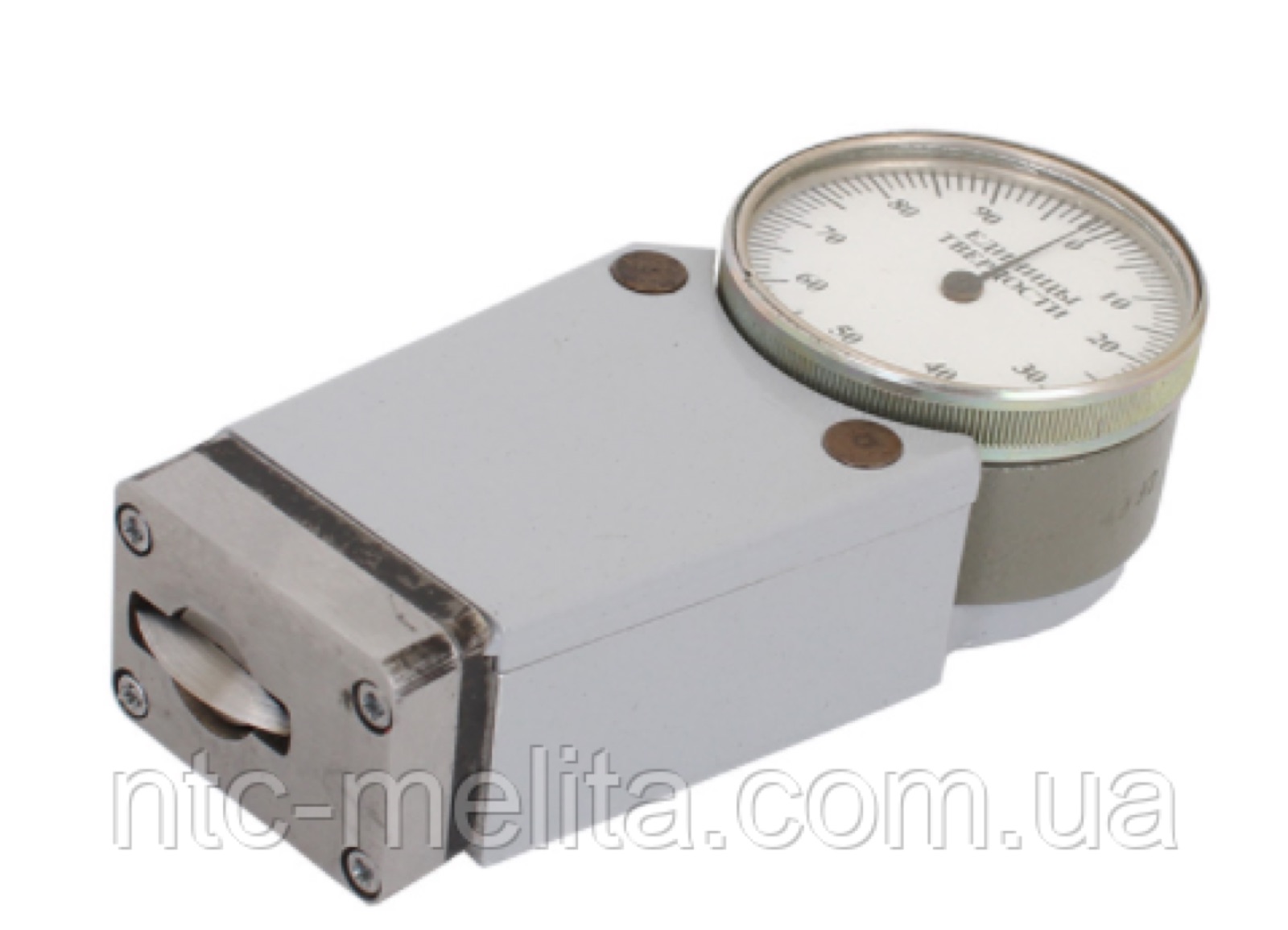

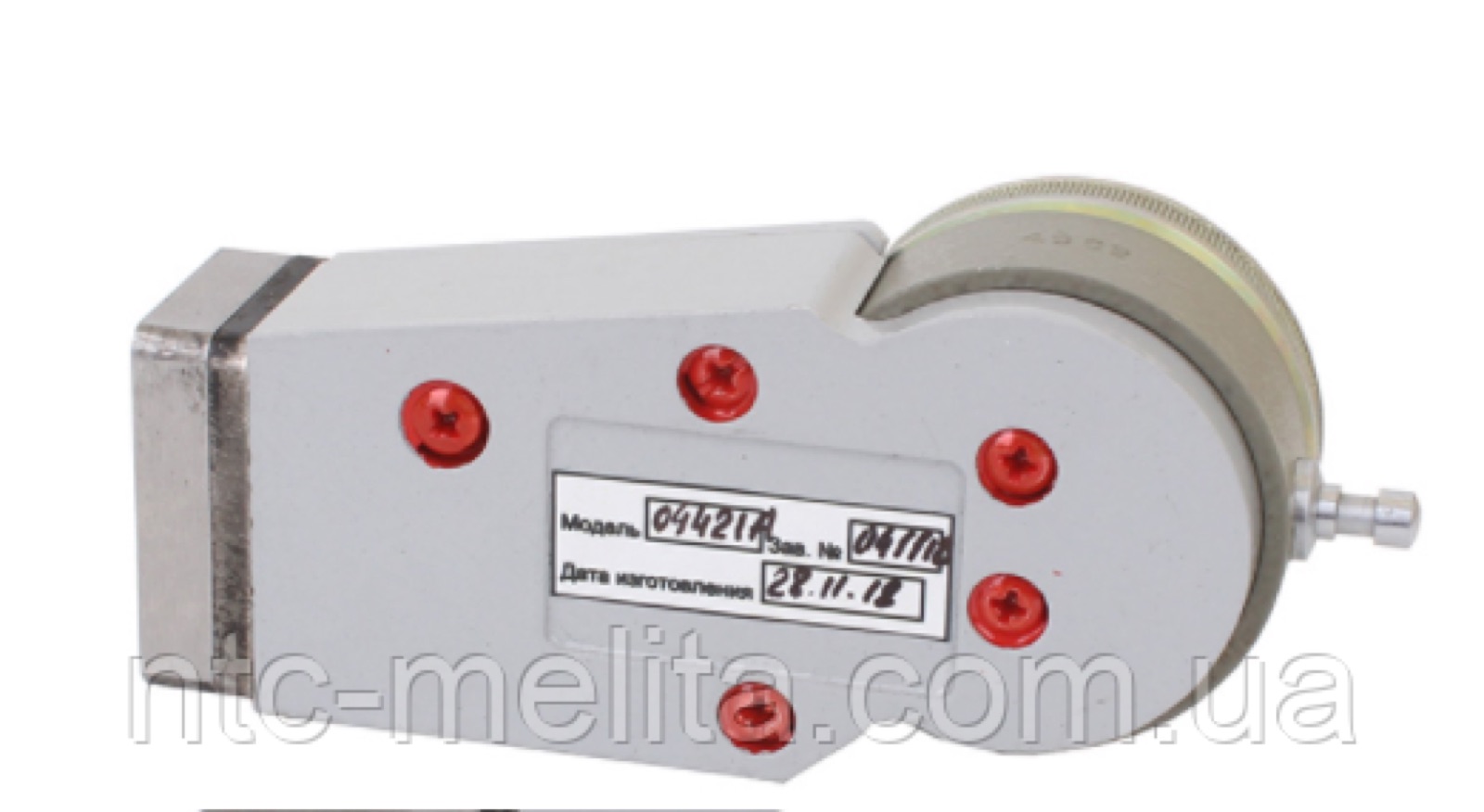

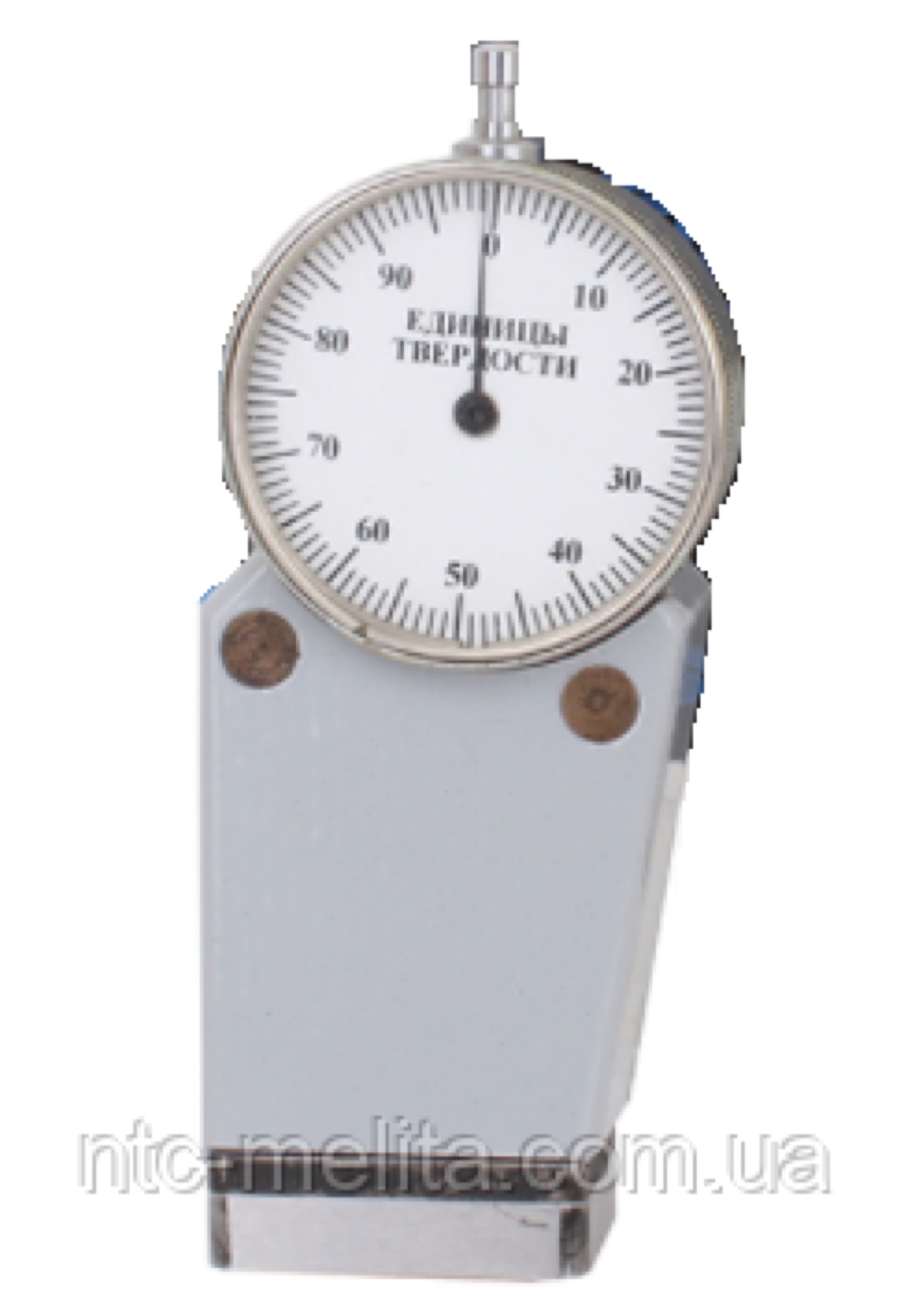

Твердомер сухих форм и стержней 04421А

Твердомер 04421 предназначен для измерения поверхностной твёрдости сухих форм и стержней на формовочных и стержневых участках, в службе ОТК литейных цехов, в экспресс-лабораториях, цеховых и заводских лабораториях формовочных материалов и в исследовательских организациях.

Состав

Твердомер для сухих форм и стержней модели 04421 состоит из:

• корпуса, индентора,
• пружинного механизма,
• основания и индикатора.

Индентор твердомера приводят в контакт с исследуемой поверхностью формы, стержня, образца и прижимают твердомер, пока его опорная поверхность полностью не соприкоснётся с исследуемой поверхностью. При этом индентор, преодолевая усилие пружины, перемещается внутрь корпуса на величину, определяемую твёрдостью исследуемой поверхности. Перемещение индентора рычагом передаётся штоку индикатора, что вызывает поворот стрелки, которая фиксируется в положении, соответствующем твёрдости исследуемой поверхности.

Устройство и работа

Принцип действия твердомера 04421 основан на нарастании усилия на образец индентором и фиксации максимального усилия на индикаторе.

Оценка твёрдости происходит по сопротивлению при погружении в образец ножевого наконечника (индентора) на глубину 0...2,5 мм под нагрузкой 1,1...2,0 кгс (10,8... 19,6 Н). В качестве образца используется стандартный образец — «восьмёрка». Испытанию подвергается поверхность образца, обращённая при его изготовлении к нижней подставке ящика. При проведении испытаний твердомер устанавливают опорной поверхностью на образец так, чтобы нож был слева от края образца. Затем твердомер равномерно перемещают слева направо вдоль образца, плотно прижимая его к поверхности образца. Красная стрелка-фиксатор предназначена для фиксации максимального значения показаний твердомера.

Технические характеристики

Диапазон показаний, ед. твёрдости: Диапазон показаний, Н	0-100 0-19,62
Диапазон измерения, ед. твёрдости: Диапазон измерений, Н	30-100 12,753-19,62
Цена 1 деления шкалы, ед. твёрдости: Цена 1 деления шкалы, Н	1,0 0,981
Индикатор:	Форма — клиновидный сегмент Радиус сегмента, мм — 16±0,2 Угол клина сегмента, град – 60°±40´ Вылет от опорной поверхности — 2,5±0,1 Показания твердомера при этом < 0,294
Начальное усилие пружины, действующее на индентор, Н:	12,753 (при 30 единицах твёрдости)
Усилие пружины при максимальном ходе индентора, Н (кгс):	19,62 (при 100 единицах твёрдости)
Приведённая погрешность измерения в диапазоне 30-100 ед. твёрдости:	по силе воздействия на индентор ±5% по перемещению индентора ±3%
Срок эксплуатации твердомера, лет:	6
Наработка на отказ, количество измерений	5000
Масса твердомера, кг:	0,2
Габарит твердомера (В*Ш*Г), мм:	70*45*28

• Твердомер для сырых форм и стержней 04412А в сборе
• Пластиковый футляр
• Свидетельство о калибровке
