Сверлильный станок по металлу OPTIdrill D 23PRO /400v/3 ph

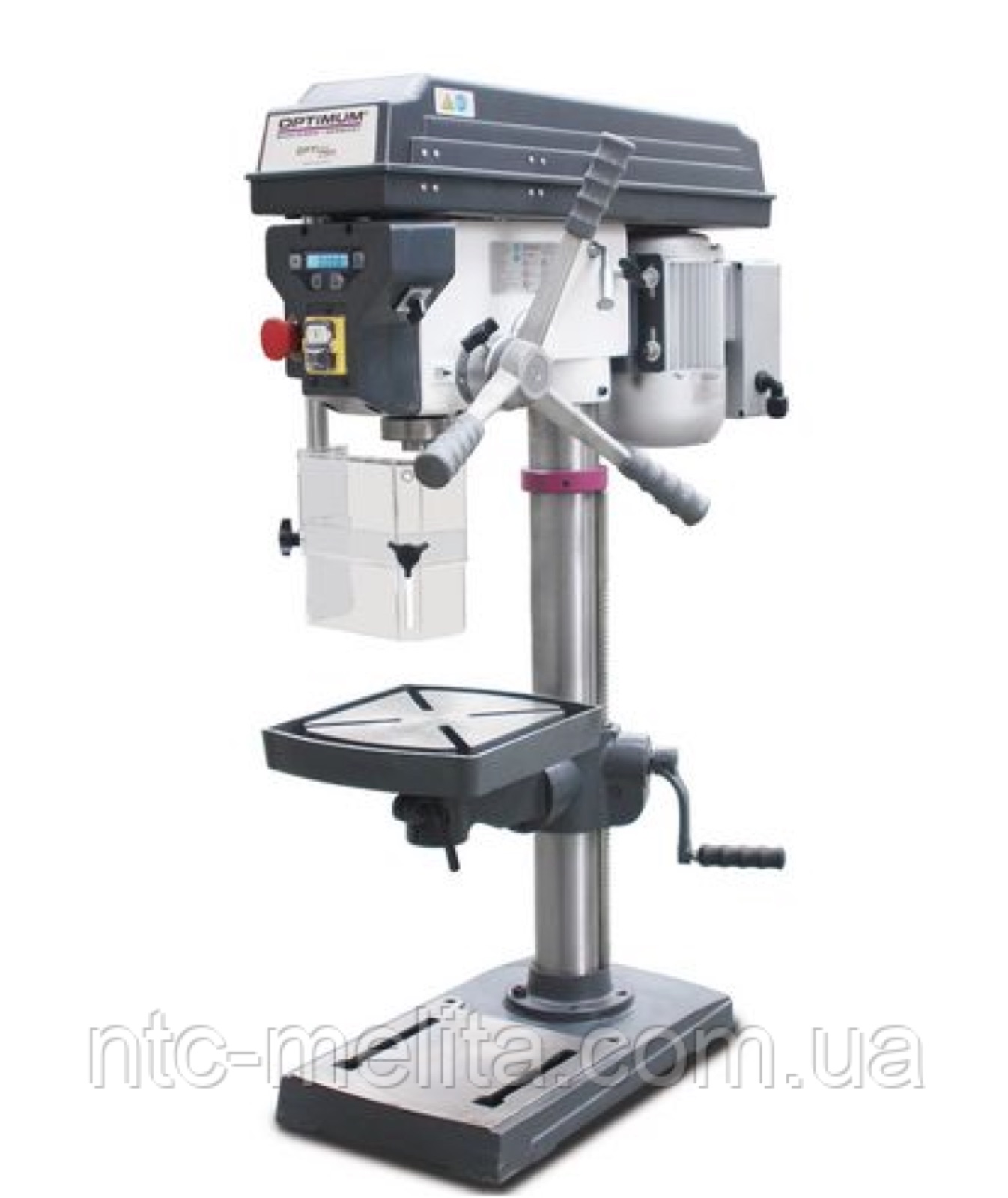

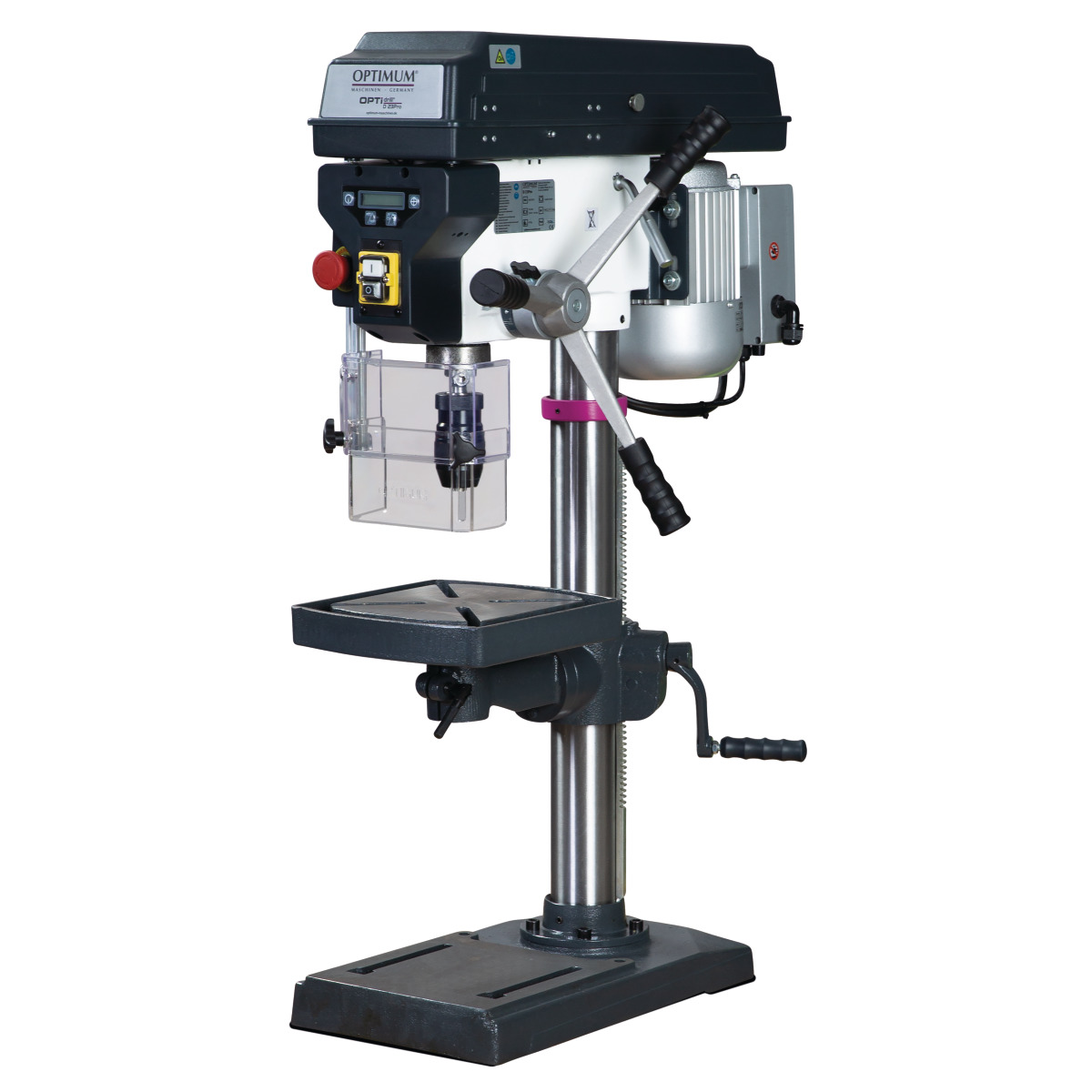

Настольный сверлильный станок по металлу OPTIdrill D 23Pro (400 В) с клиноремённым приводом

Успех и популярность модели OPTIdrill B23Pro подтолкнули немецких инженеров предложить своему потребителю усовершенствованную модель промышленного настольного станка OPTIdrill D 23Pro/400 с клиноремённым приводом и функцией ограничения глубины сверления.

Техническое описание:

• Электродвигатель, установленный на настольный сверлильный станок OPTIdrill D 23Pro, имеет мощность 750 Вт и электрическое напряжение 380 В. Двигатель отличается высокой надёжностью и способен непрерывно работать в несколько смен.
• Вращение шпинделя на настольном сверлильном станке предусмотрено в обе стороны (реверс). Эта функция часто бывает решающей при принятии решения о покупке сверлильного станка. Вылет шпинделя на этой модели сверлильного станка — 180 мм, двенадцать скоростей вращения в диапазоне от 200 до 2 440 оборотов в минуту. Колодка перемещения шпинделя станка отлита из алюминия и имеет удобные прорезиненные рукоятки.

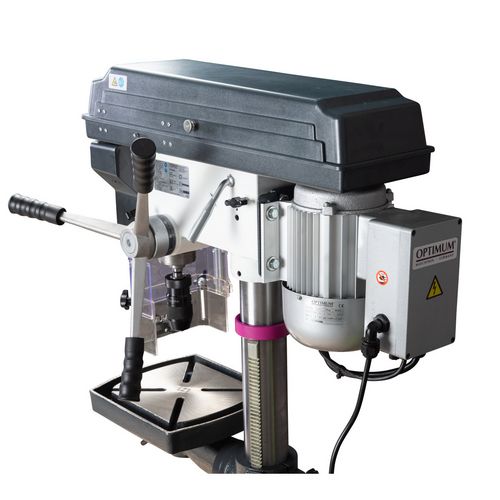

• Как было сказано выше, настольный сверлильный станок OPTIdrill D 23Pro имеет клиноремённый привод с использованием высококачественных зубчатых ремней немецкой фирмы GATES. Алюминиевые шкивы, установленные на настольном сверлильном станке, в тандеме с зубчатыми ремнями полностью исключают возможность проскальзывания ремня и максимально полно передают вращение от двигателя к шпинделю. Клиноремённая передача сверлильного станка закрыта защитным кожухом, в конструкцию которого встроен концевой выключатель, не позволяющий запустить двигатель при открытой крышке.
• Сверлильная голова станка прочно закреплена на круглой колонне, которая, в свою очередь, крепится к литой чугунной подошве сверлильного станка. Конструкция получается жёсткой и устойчивой. В чугунной подошве сверлильного станка есть параллельные пазы для крепления оснастки и обработки крупных заготовок.
• Ограничение глубины сверления отверстий — удобная и нужная функция для многих промышленных предприятий. Электронные линейки обнуляются в произвольной точке после нажатия оператором кнопки "ноль".
• Жёсткий, точный рабочий стол, установленный на настольном сверлильном станке OPTIdrill D 23Proимеет специальный канал для охлаждающей жидкости и диагональные пазы для крепления станочных тисков. Вверх/вниз по колонне сверлильного станка рабочий стол перемещается вращением рукоятки. При необходимости рабочий стол легко поворачивается вокруг колонны станка и может иметь наклон до 45° в обе стороны.
• На панели управления настольного сверлильного станка расположены цифровые экраны оборотов шпинделя и глубины сверления отверстий, аварийная кнопка и кнопка включения двигателя, имеющая защиту от влаги и пыли (IP 54).
• Оперативная электрическая цепь на настольном сверлильном станке имеет напряжение 24 В постоянного тока.

Технические характеристики:

Сверлильный станок OPTIdrill	D 23Pro (400 В)
Арт№	3003020
Длина:	615 мм
Ширина	330 мм
Высота	1015 мм
Вес (нетто)	63,5 кг
Мощность электродвигателя	0,75 кВт
Электрическое напряжение	400 В
Количество фаз	3 Ph
Тип тока	~
Частота питающей сети	50 Гц
Диаметр пиноли	73 мм
Макс. диаметр сверления в стали (S235JR)	25 мм
Макс. диаметр сверления в стали непрерывно (S235JR)	20 мм
Диаметр колонны	80 мм
Конус шпинделя	MK2
Вылет оси шпинделя	180 мм
Диапазон скоростей	200 — 2440 об/мин
Количество ступеней скоростей	12
Длина рабочей поверхности подвижного стола	280 мм
Ширина подвижного стола	245 мм
Размер T-образного паза	12 мм
Поворот подвижного стола	360 градусов
Наклон подвижного стола	45 градусов
Макс. расстояние шпиндель — подвижный стол	425 мм
Макс. расстояние шпиндель-основание	618 мм
Длина рабочей поверхности основания	240 мм
Ширина рабочей поверхности основания	250 мм
Размер T-образных пазов основания	16 мм
Количество Т-образных пазов основания	2
Расстояние между Т-образными пазами основания	170 мм

Комплект поставки:

1. Бесключевой патрон 1 — 16 мм.
2. Переходная оправка MK 2/B16.
3. Т-образная гайка.

Дополнительное оборудование:

Аксессуары для OPTIdrill D 23Pro (400 В)	Арт№
Патрон OPTIMUM без ключа MK 2 1-16 мм	3050571
Патрон OPTIMUM без ключа MK 2 1 — 13 мм	3050572
Патрон OPTIMUM без ключа MK 3 1 — 16 мм	3050573
Переходная оправка MK2-B16	3050659
Набор свёрл с конусом MK2 HSS	3051002
Набор прихватов SPW 10	3352016
Выталкиватель для конусов MSP1	3050636
Универсальная станция подачи СОЖ 230 В	3352002
Тиски BMS 100 с шириной губок 100 мм	3000010
Тиски BMS 120 с шириной губок 120 мм	3000012
Тиски BSI 100 с шириной губок 100 мм	3000210
Тиски BSI 140 с шириной губок 140 мм	3000214
Тиски BSI-Q 100 с шириной губок 100 мм	3000230
Тиски BSI-Q 140 с шириной губок 140 мм	3000234
Быстрозажимной прецизионный патрон 1-8 мм, B16	3050608
Быстрозажимной прецизионный патрон 1-10 мм, B16	3050610
Быстрозажимной прецизионный патрон 1-13 мм, B16	3050623
Быстрозажимной прецизионный патрон 1-16 мм, B16	3050626
Набор свёрл с конусом MK 3 HSS	3051003
Резьбонарезная головка M5 — M12 / B16	3352042
Тиски MSO 75 с шириной губок 75 мм	3000075
Тиски MSO 100 с шириной губок 100 мм	3000100
Тиски MSO 125 с шириной губок 125 мм	3000125
Тиски BMS 85 с шириной губок 85 мм	3000008
Тиски BMS 200 с шириной губок 200 мм	3000020
