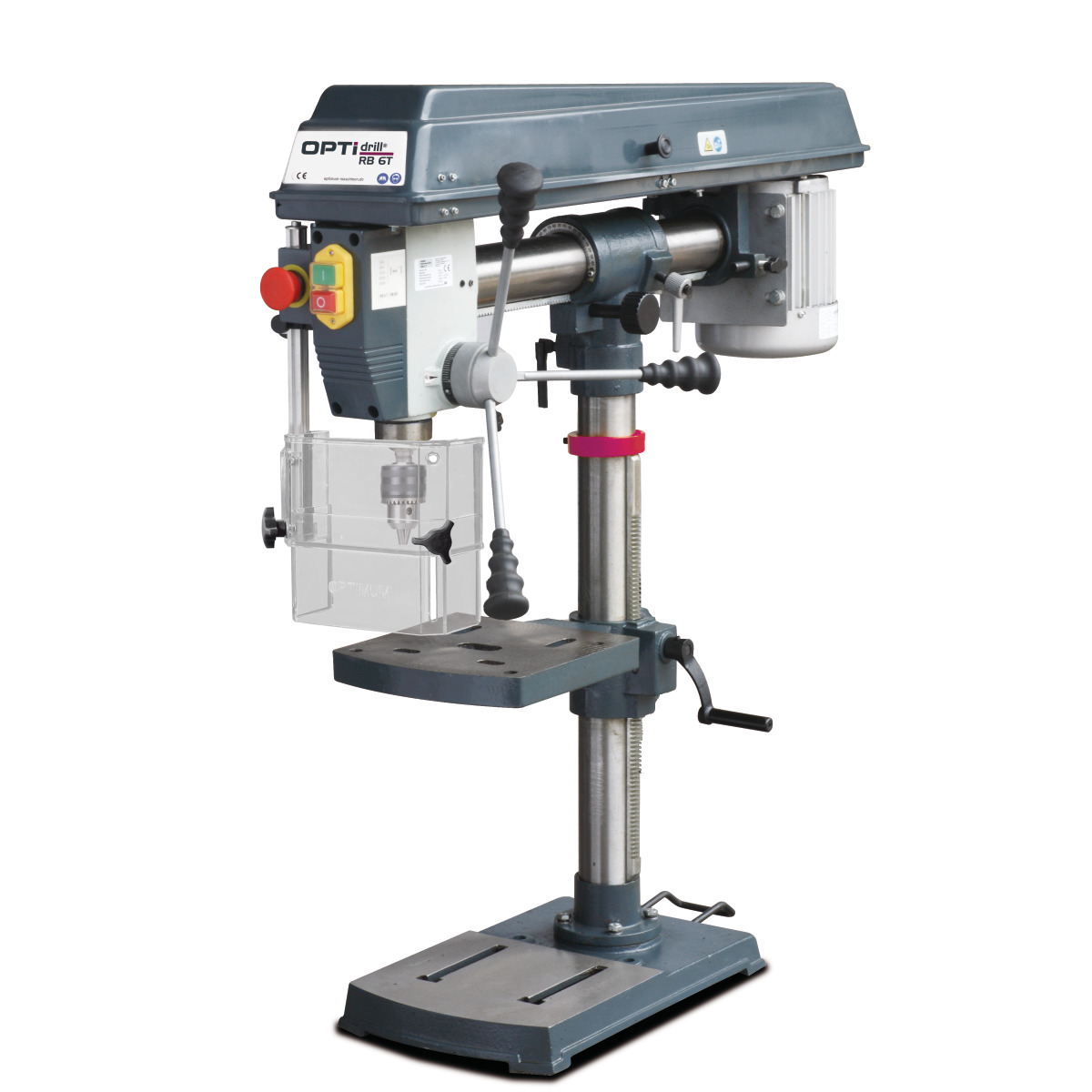

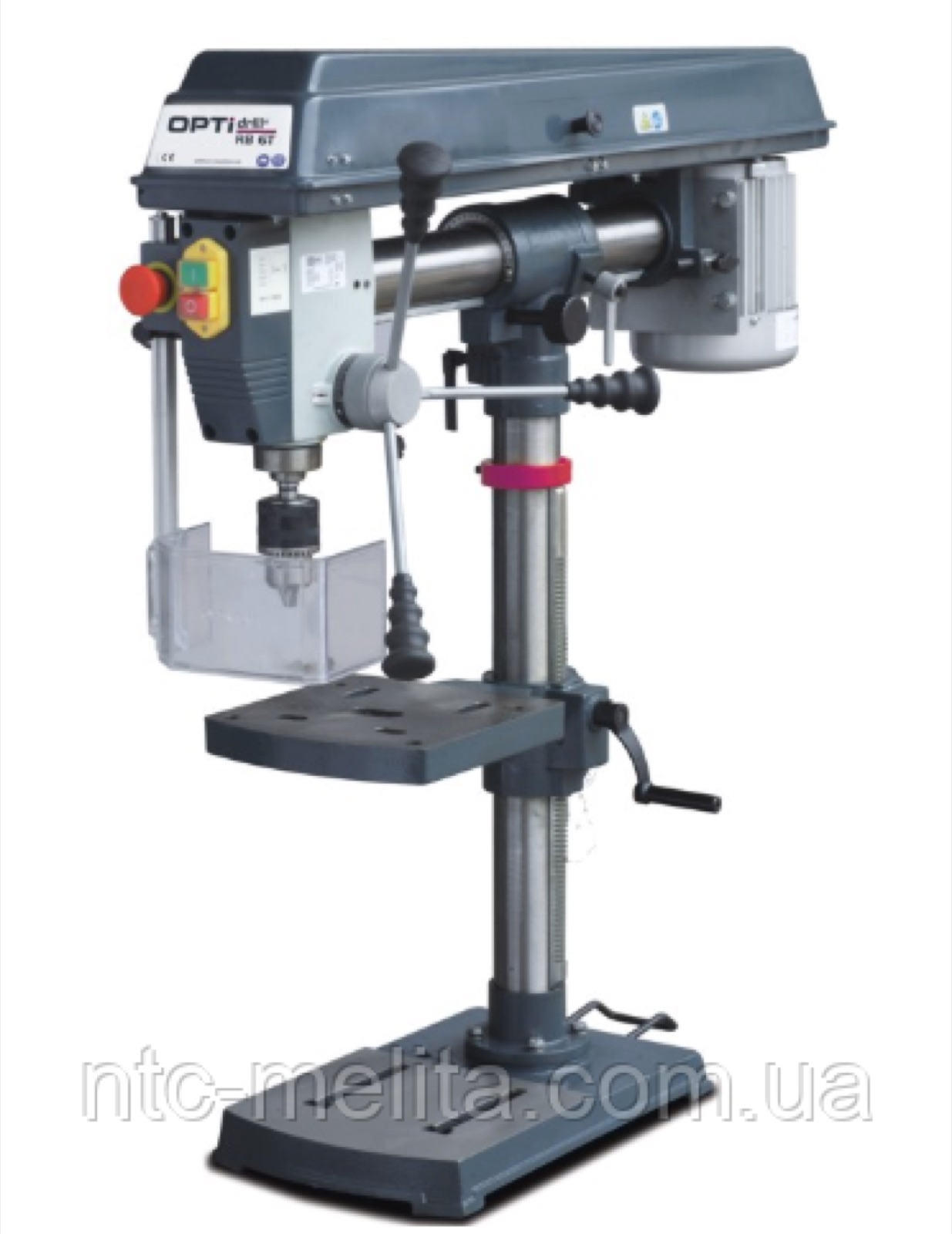

Радиально-сверлильный станок Оптимум RB6T

Радиально-сверлильный станок Оптимум RB6T предназначен для сверления небольших отверстий в различных условиях машиностроения. Радиально-сверлильный станок RB6T относится к лёгкой серии и выполняет сверление в таких материалах, как цветные металлы, древесина и пластик, различными видами режущего инструмента.

Техническое описание:

• Электрическое питание станкаRB6T осуществляется от двигателя мощностью 0,75 кВт и напряжением 220 вольт, что позволяет также его использование в гаражах, на дачах, небольших предприятиях по производству мебели.
• Преимуществом радиально-сверлильного станка является большой вылет вертикального шпинделя 115 — 430 мм, который получает вращение от ремённой передачи, может регулироваться и фиксируется рычагом. Приводные ремни GATES имеют высокий коэффициент полезного действия, практически не имеют проскальзывания, в результате чего при работе нет потери мощности.
• Сверлильная головка станка может наклоняться на угол ±45°, что позволяет обработку наклонных отверстий. Частота вращения шпинделя изменяется перекидыванием клинового ремня на пятиступенчатых алюминиевых шкивах электродвигателя и шпинделя, высокая точность изготовления которых позволяет достичь плавности и точности вращения. Перемещение сверлильной головки осуществляется с помощью зубчатого механизма.
• Изготовление рабочих поверхностей шпинделя выполнено с большой геометрической точностью, что позволило уменьшить радиальное биение до 0,03 мм
• Закрепление различного режущего инструмента осуществляется с помощью быстросменных сверлильных патронов, переходных втулок и непосредственно в коническом отверстии Морзе 2. Увеличения производительности при нарезании резьбы можно достичь применением резьбонарезной головки М5 — М12. Выталкивание инструмента осуществляется специальным выталкивателем MSP1 для конусов МК1 - МК3, в результате уменьшается вспомогательное время на снятие инструмента. Глубина обрабатываемого отверстия регулируется упором, который можно настраивать.
• Несмотря на малый вес 40 кг, станок устойчив и имеет достаточную жёсткость.
• Подача осуществляется вручную рукоятками с удлинённым рычагом, благодаря чему уменьшается физическая нагрузка во время работы и повышается производительность. Кнопки панели управления в модели радиально-сверлильного станка RB6T закрыты от попадания влаги и пыли прозрачными крышками. Аварийная кнопка доступна и срабатывает мгновенно.
• Стойка имеет цилиндрическую форму диаметром 60 мм, вокруг неё стол поворачивается на 360°. Стол имеет прямоугольную форму и специальные пазы для крепления заготовок и оснастки. Расширить возможности обработки наклонных плоскостей можно, наклоняя стол на ±45°. Перемещение осуществляется с помощью рейки и зубчатого колеса. При вращении рукоятки стол перемещается в вертикальном направлении и фиксируется рычагом.
• Корпусные заготовки высотой до 500 мм устанавливают на основании. Оно достаточно большое, внутри имеет рёбра жёсткости и параллельные пазы для закрепления.
• Рабочая зона радиально-сверлильного станка ограждена специальным прозрачным экраном.
• Защиту от вращающихся частей станка обеспечивают концевые выключатели, установленные на ограждениях ремённой передачи и сверлильного патрона. При открытии любого из них станок автоматически выключается.

Наклон стола	Наклон головки	Ход головки

Технические характеристики:
Модель	RB6T
Номер артикула	3009161
Электропитание
Двигатель	0,75 кВт 220 В ~50 Гц
Диаметр сверления
Максимальный диаметр сверления в стали	16 мм
Максимальный диаметр длительного сверления в стали	12 мм
Конец шпинделя
Конец шпинделя	МК 2
Вылет оси шпинделя	115 — 430 мм
Перемещение пиноли	80 мм
Число оборотов
Частота вращения шпинделя	390 — 3000 об/мин
Количество скоростей	5
Сверлильный стол
Размер стола	225 х 230 мм
Размер Т-образных пазов	14 мм
Максимальное расстояние от шпинделя до стола	380 мм
Максимальное расстояние от шпинделя до основания	550 мм
Габаритные размеры
Диаметр колонны	ø 60 мм
Габаритные размеры	820 х 290 х 930 мм
Масса станка	40 кг

Комплект поставки:

1. Сверлильный патрон (1-16 мм) В 16.
2. Переходная оправка МК 2 — В 16.
3. Ограждение сверлильного патрона.
4. Руководство по эксплуатации на русском языке.
