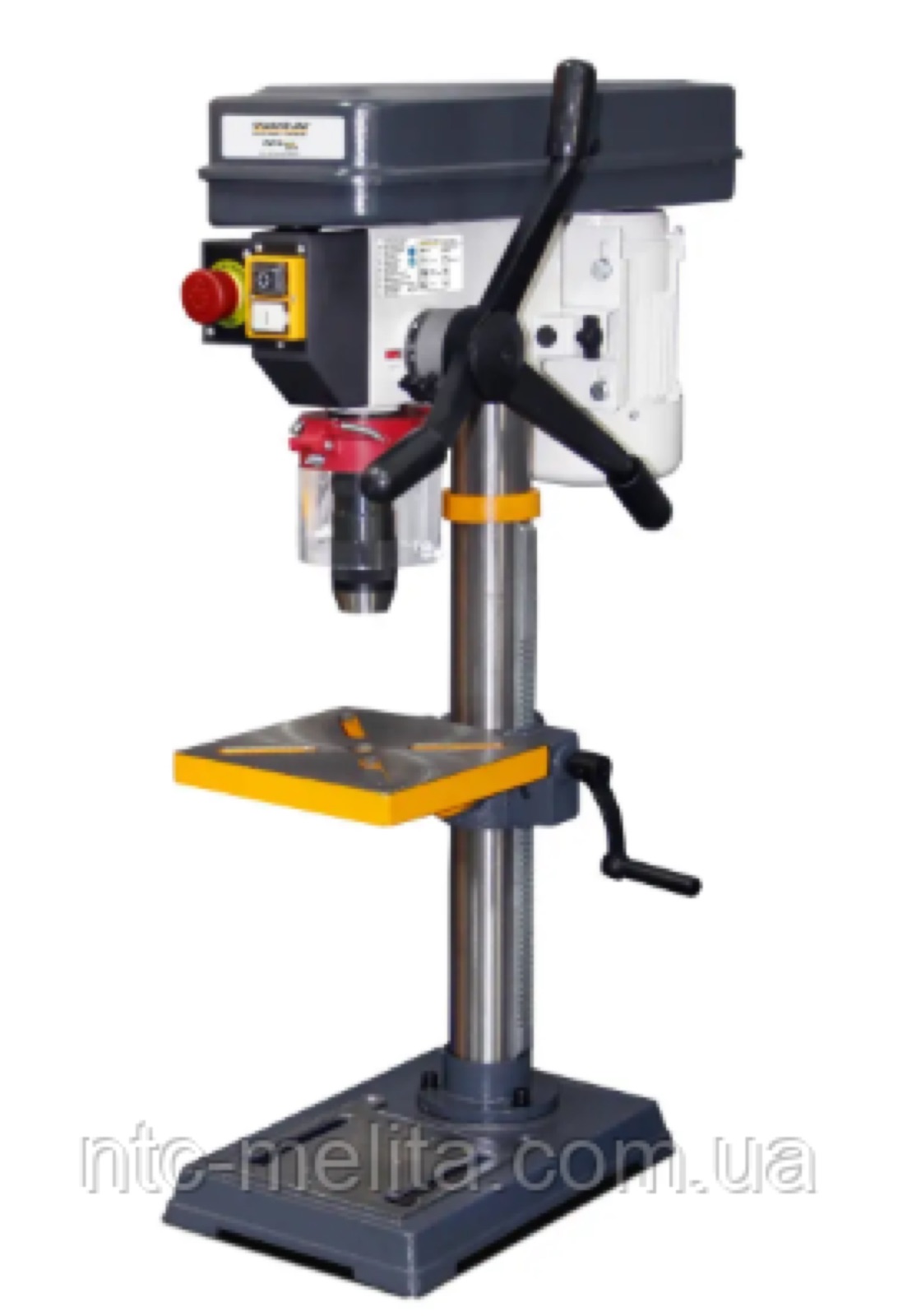

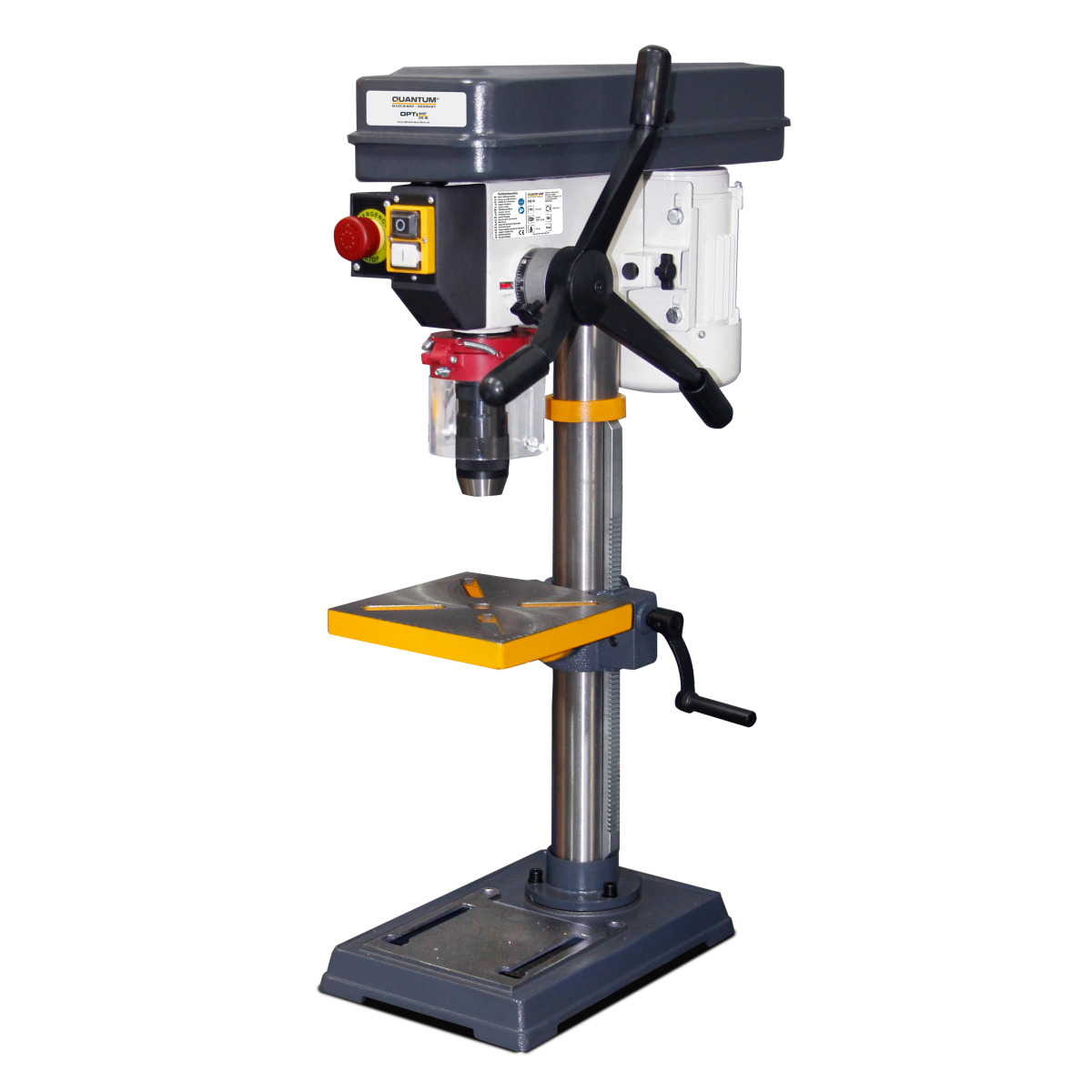

Свердлильний верстат настільний Quantum DQ 16

Технічний опис:

• Серія quantum призначена для домашнього використання, гараж, домашня майстерня.
• Шпиндель свердлильного верстата OPTIdrill DQ 16 отримує обертання від електродвигуна потужністю 0,45 кіловат і ремінну передачу.
• Точність виготовлення шківів з алюмінію і подальше шліфування, забезпечує хорошу плавність ходу, а якість ременів не допускають прослизання і втрат потужності.
• Встановлення шпинделя на прецизійні підшипники забезпечують високу точність обертання в межах 250-2400 обертів на хвилину і зменшують радіальне биття до 0,03 міліметра.
• Ремінна передача надійно захищається кожухом, під час відкриття якого спрацьовують кінцеві вимикачі.
• На кінці є стандартний конічний отвір МК 2, що дає змогу використовувати різальний інструмент відповідного конуса без додаткового оснащення.
• Закріплення свердел, зенкерів і розгорток із циліндричним хвостовиком здійснюється за допомогою високоякісного швидкозатискного свердлильного патрона (3-16 мм) В 16.
• Розширення можливостей закріплення та свердління можливе під час використання патронів 1-13, 1-16 мм MK2.
• Встановлення інструменту з конічними хвостовиками МК 0-1 здійснюється за допомогою перехідних втулок МК 2 — В 16.
• Точне і якісне свердління проводиться свердлами з титановим покриттям.
• Увімкнення і вимкнення шпинделя проводиться кнопками, які знаходяться на компактній панелі, поруч знаходиться аварійна кнопка, для термінового відключення.
• Ручне переміщення пінолі до 60 мм.
• Робоча зона закривається спеціальним прозорим екраном.
• Встановлення заготовок на свердлильний верстат OPTIdrill DQ 16 до 300 мм. відбувається на координатному столі, за допомогою притисків або набору притискних пристосувань SPW 10. Для цього є діагональні пази.
• Невеликі деталі можна закріплювати в машинних лещатах BMS 85, BMS 100 або в пристосуваннях. Базування пристосувань здійснюються за допомогою сухарів.
• Вертикальний рух столу здійснюється рукояткою. Для цього вздовж колони встановлена зубчаста рейка. Для обробки отворів у похилих площинах є можливість нахилу столу на ±45° і обертання на 360°. Колона має циліндричну форму діаметром 60 мм і жорстко прикріплюється болтами до основи, що має ребра для стійкості.
• Заготовки висотою до 500 мм. встановлюються безпосередньо на основі, для цього є паралельні пази.

Технічний опис:

Настільний свердлильний верстат	OPTIdrill DQ 16
арт.	3182010
Розміри та вага
Діаметр колони	60 мм
Довжина	665 мм
Ширина/глибина	430 мм
Висота	255 мм
Вага	28 кг.
Продуктивність свердління
Свердління сталі (S235JR)	16 мм
Свердління сталі (S235JR)	14 мм
Свердлильний стіл
Довжина робочої зони	200 мм
Ширина робочої зони	200 мм
Тип Т-подібного паза діагональний
Розмір Т-подібного паза	16 мм
Т-подібний паз	№ 2
Поворот	на 360°
Кут	45°
Макс. відстань шпиндель — свердлильний стіл	410 мм
Електричні дані
Потужність приводного двигуна	0,45 кВт
Напруга живлення	230 В
Частота мережі	50 Гц
Основа верстата
Макс. відстань шпиндель — основа верстата	530 мм
Довжина робочої зони	355 мм
Ширина робочої зони	235 мм
Діапазон частоти обертання
Діапазон частоти обертання	250 — 2400 хв¹
Кількість передач	12
Ручне керування швидкістю	да
Шпиндель
Хід пінолі	60 мм
Патрон шпинделя суцільний	В16
Тримач шпинделя	MK 2
Виліт осі шпинделя	128 мм

Розміри упаковки:

• Довжина — 690 мм.
• Ширина — 450 мм.
• Висота — 240 мм.
• Вага брутто — 30,2 кг.
