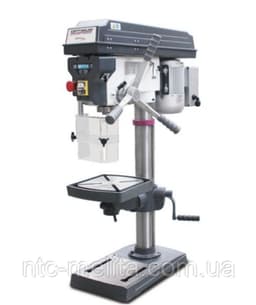

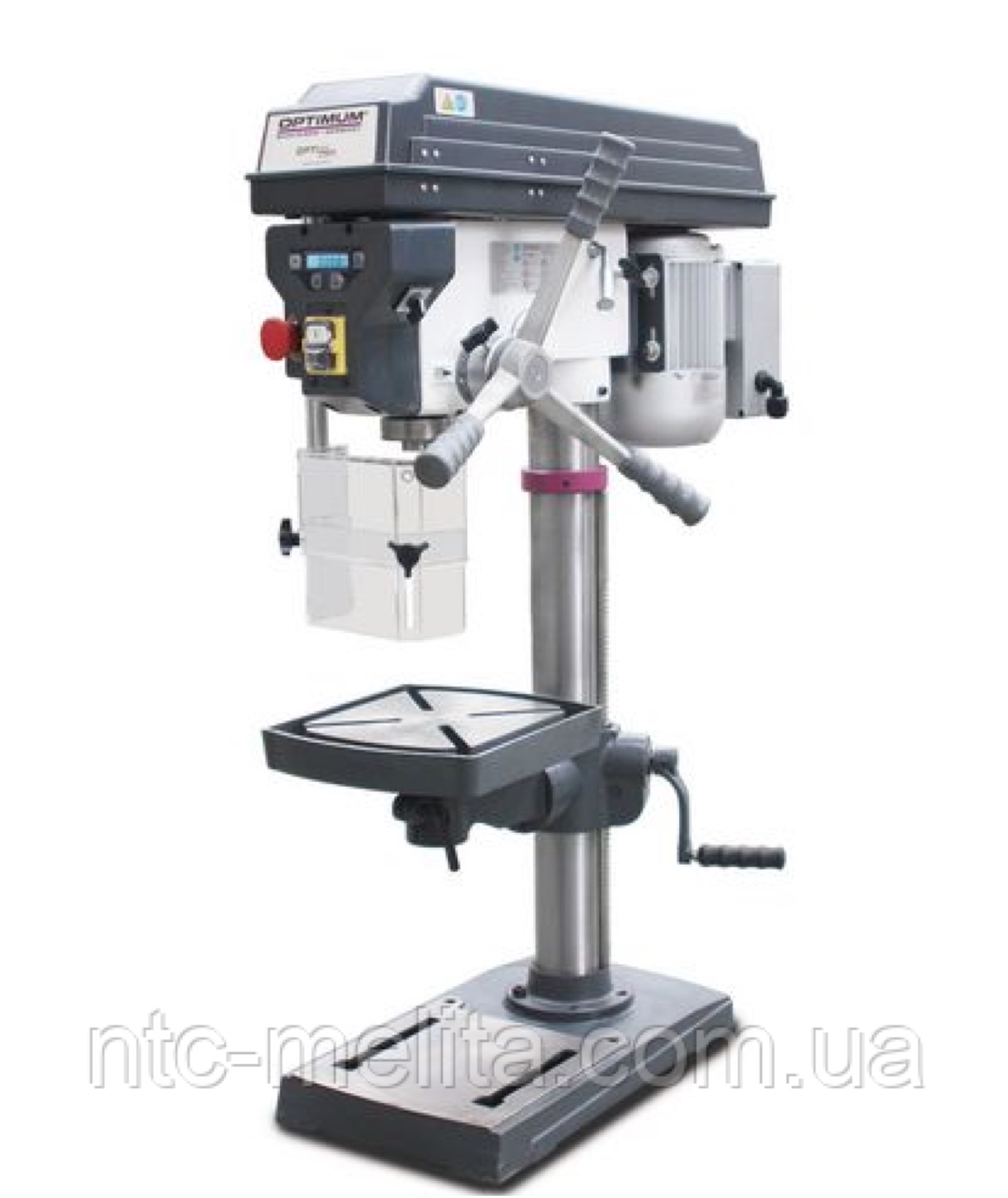

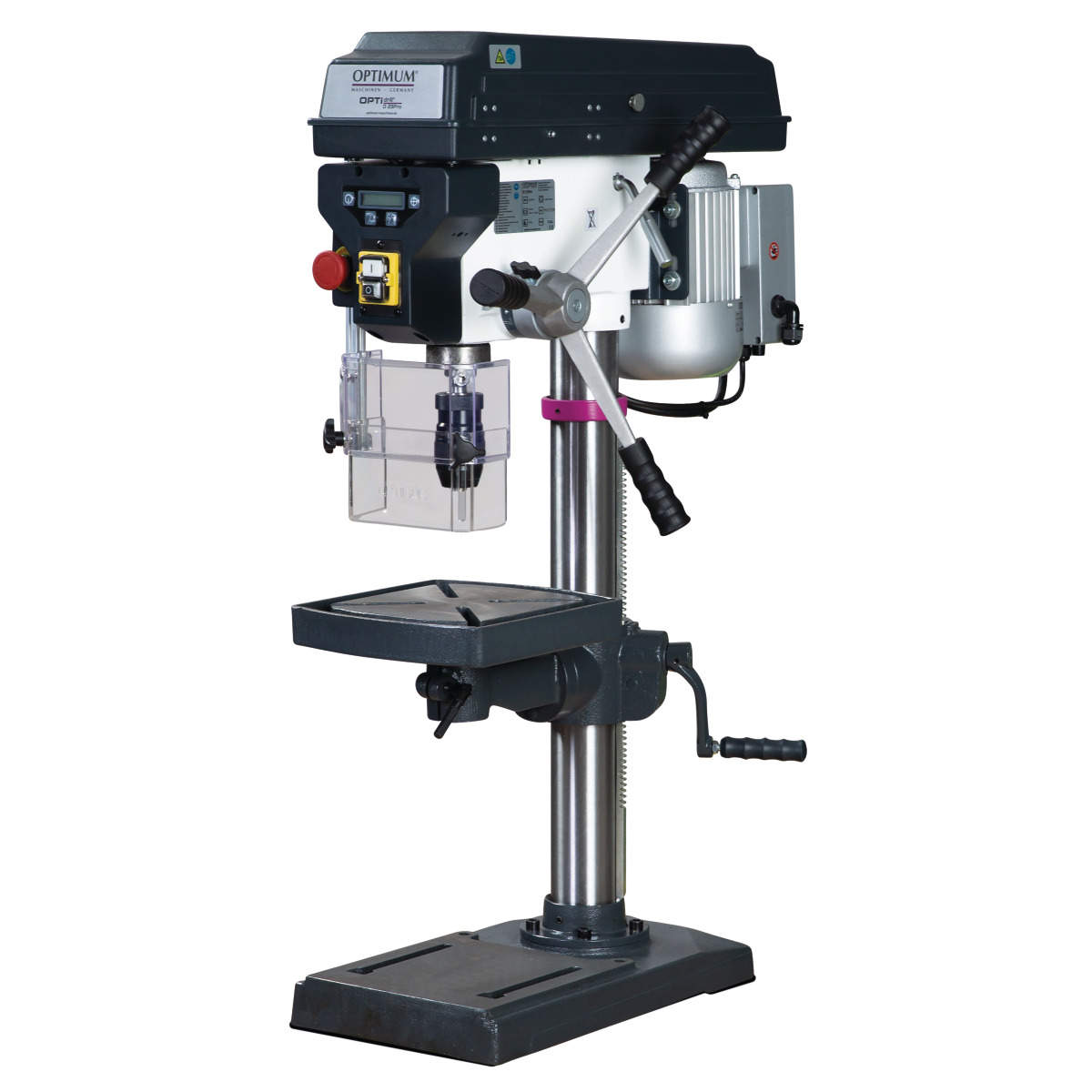

Свердлильний верстат для металу OPTIdrill D 23PRO /230v/1 ph

Настільний  свердлильний верстат для металу OPTIdrill D 23Pro (230 В) — довгоочікувана новинка 2018 року. Популярність свердлильного верстата Оптимум B23Pro підштовхнула німецького виробника випустити популярний свердлильний верстат із клино-ременним приводом і додатковою функцією обмеження глибини свердління. У клино-ременній передачі настільного свердлильного верстата D 23Pro, застосовані якісні ремені фірми GATES.

Технічний опис:

• Настільний свердлильний верстат Оптимум OPTIdrill D 23Pro є вдосконаленою версією популярного свердлильного верстата Оптимум B23Pro.

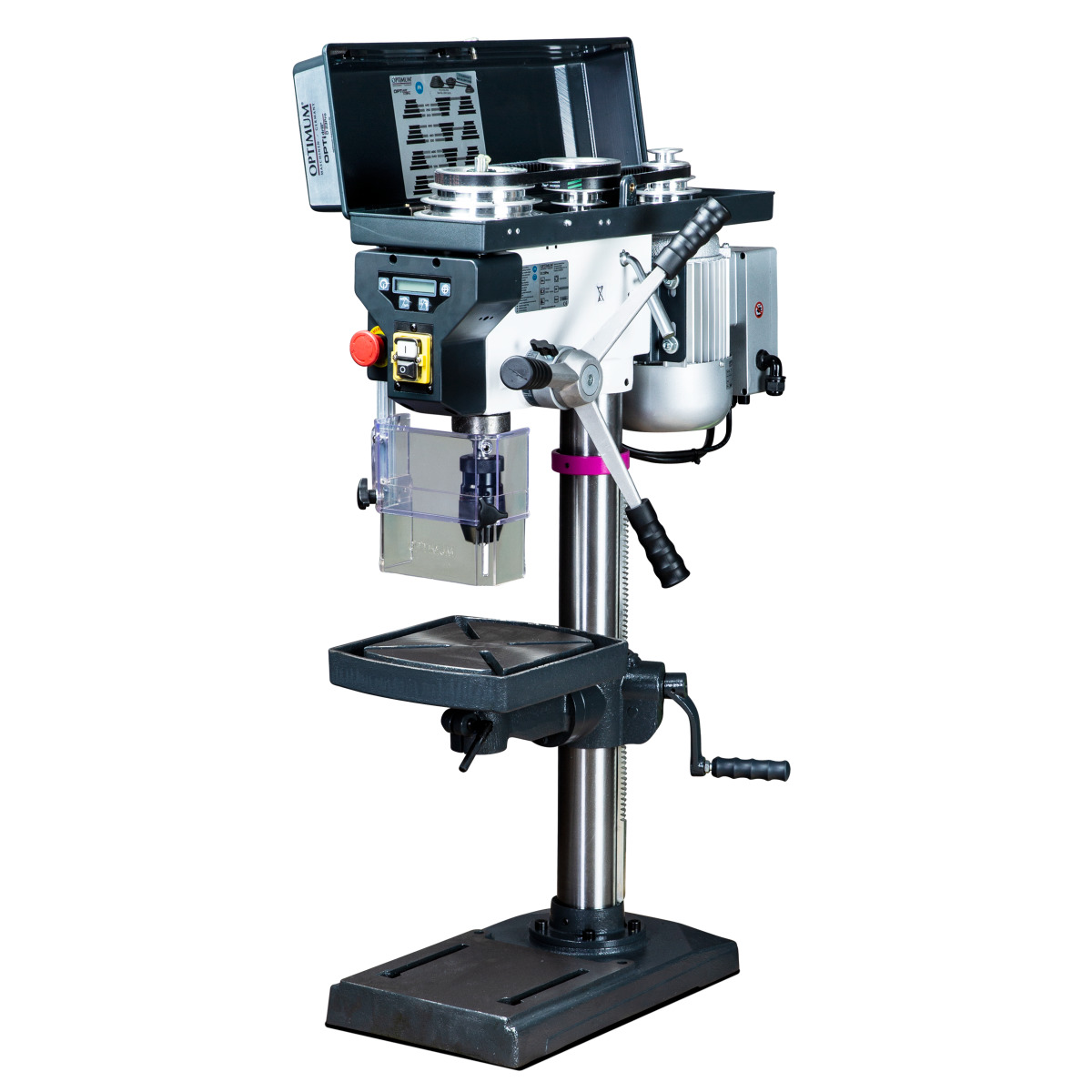

• Алюмінієві шківи, свердлильного верстата, у поєднанні з клиновим зубчастим ременем GATES, дають змогу передавати обертання від валу електродвигуна до вала шпинделя без великих втрат на прослизання.
• Сучасний двигун потужністю 0,75 кВт використаний у конструкції настільного свердлильного верстата OPTIdrill D 23Pro, електроживлення від 220 В.
• За потреби свердління безлічі однотипних отворів, дуже зручна функція, що контролює глибину свердління, наявна в моделі настільного свердлильного верстата Оптимум D 23Pro. Електронні лінійки обнуляються в довільній точці після натискання оператором кнопки "нуль".
• Настільний свердлильний верстат має важку, жорстку, досить стійку конструкцію. Лита підошва свердлильного верстата забезпечує стійке положення під час роботи.
• Робочий стіл свердлильного верстата легко переміщається колоною та фіксується спеціальною ручкою. Стіл має можливість переміщення колоною як вгору/вниз, так і навколо колони настільного свердлильного верстата на 360°, а також нахил на 45° вліво/вправо.
• На столі є Т-подібні діагональні пази (12 мм), а також спеціальні канали для збирання та зливання охолоджувальної рідини.

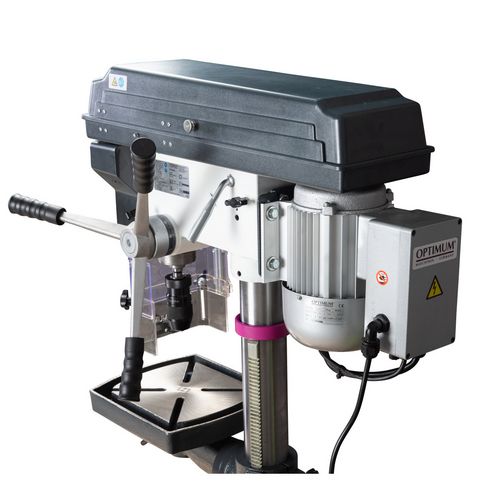

• Клинопасове передавання, свердлильного верстата, прихована захисним кожухом, який обладнаний безконтактним датчиком, що не дає змогу увімкнутися електродвигуну за відкритих дверцят кожуха.
• На панелі настільного свердлильного верстата встановлений цифровий дисплей, що показує показники швидкості шпинделя та показники глибини свердління отворів.
• Кнопка аварійної зупинки роботи настільного свердлильного верстатазручно розміщується на панелі керування й має захист від потрапляння пилу та вологи (ступінь захисту IP 54).
• Кнопка ввімкнення обертання шпинделя захищає від мінімальної напруги.
• Для гарантування безпеки оператора, під час роботи на настільному свердлильному верстаті, електричне коло керування має напругу 24 В постійного струму.

Технічні характеристики:

Свердлильний верстат OPTIdrill D 23Pro	арт. 3003015
Довжина:	615 мм
Ширина	330 мм
Висота	1015 мм
Вага (нетто)	58 кг
Потужність електродвигуна	0,75 кВт
Електрична напруга	230
Кількість фаз	1 Ph
Тип струму	~
Частота живлення мережі	50 Гц
Діаметр пінолі	73 мм
Макс діаметр свердління у сталі (S235JR)	25 мм
Макс діаметр свердління у сталі безперервно (S235JR)	20 мм
Діаметр колони	80 мм
Конус шпинделя	MK2
Виліт осі шпинделя	180 мм
Діапазон швидкостей	200 — 2440 об/хв
Кількість ступенів швидкостей	12
Довжина робочої поверхні рухомого стола	280 мм
Ширина рухомого столу	245 мм
Розмір  T-подібного паза	12 мм
Поворот рухомого столу	360 градусів
Нахил рухомого столу	45 градусів
Макс. відстань, шпиндель — рухомий стіл	425 мм
Макс. відстань, шпиндель-основа	618 мм
Довжина робочої поверхні основи	240 мм
Ширина робочої поверхні основи	250 мм
Розмір T-подібних пазів основи	16 мм
Кількість Т-подібних пазів основи	2
Відстань між Т-подібними пазами основи	170 мм

Комплект постачання:

1. Безключовий патрон 1 — 16 мм.
2. Перехідна оправа MK 2/B16.
3. Т-подібна гайка.

Додаткові предмети:

Патрон OPTIMUM без ключа  MK 2 1-16 мм	3050571
Патрон OPTIMUM без ключа  MK 2 1 — 13 мм	3050572
Патрон OPTIMUM без ключа  MK 3 1 — 16 мм	3050573
Перехідне оправлення  MK2-B16	3050659
Набір свердел із конусом  MK2  HSS	3051002
Набір прихватів  SPW 10	3352016
Виштовхувач для конусів  MSP1	3050636
Універсальна станція подавання МОР  230 В	3352002
Лещата BMS 100 із шириною губок 100 мм	3000010
Лещата BMS 120 з шириною губок 120 мм	3000012
Лещата BSI 100 із шириною губок 100 мм	3000210
Лещата BSI 140 з шириною губок 140 мм	3000214
Лещата BSI-Q 100 із шириною губок 100 мм	3000230
Лещата BSI-Q 140 із шириною губок 140 мм	3000234
Швидкозатискний прецизійний патрон 1-8 мм, B16	3050608
Швидкозатискний прецизійний патрон 1-10 мм, B16	3050610
Швидкозатискний прецизійний патрон 1-13 мм, B16	3050623
Швидкозатискний прецизійний патрон 1-16 мм, B16	3050626
Набір свердел із конусом  MK3  HSS	3051003
Різьбонарізна головка  M5 — M12 / B16	3352042
Лещата MSO 125 з шириною губок 125 мм	3000125
Лещата MSO 100 з шириною губок 100 мм	3000100
Лещата MSO 75 з шириною губок 75 мм	3000075
Лещата BMS 85 з шириною губок 85 мм	3000008
Лещата BMS 200 з шириною губок 200 мм	3000020

Метрики упаковки:

• Довжина — 865 мм.
• Ширина — 530 мм.
• Висота — 325 мм.
• Вага — 67 кг.
