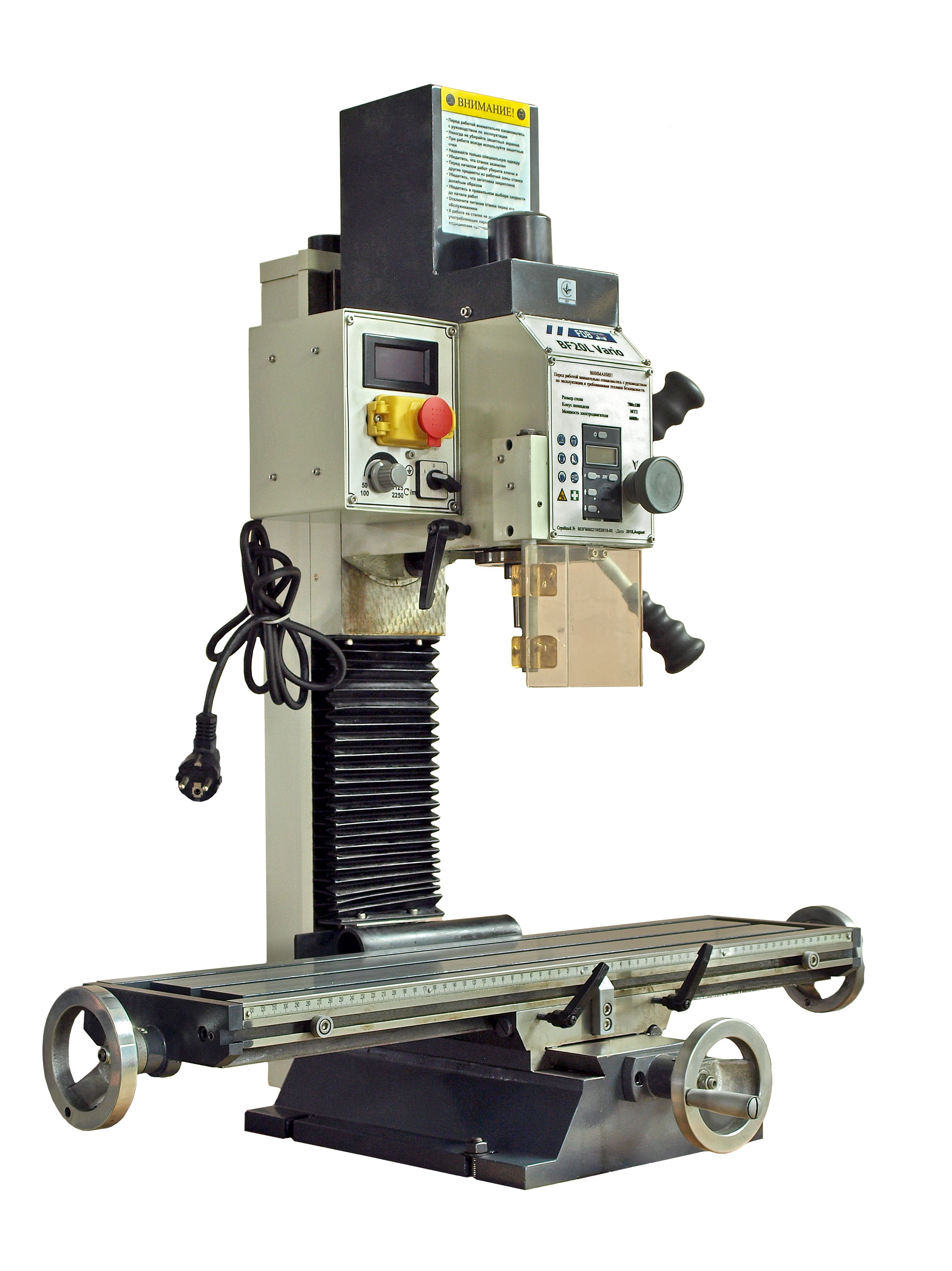

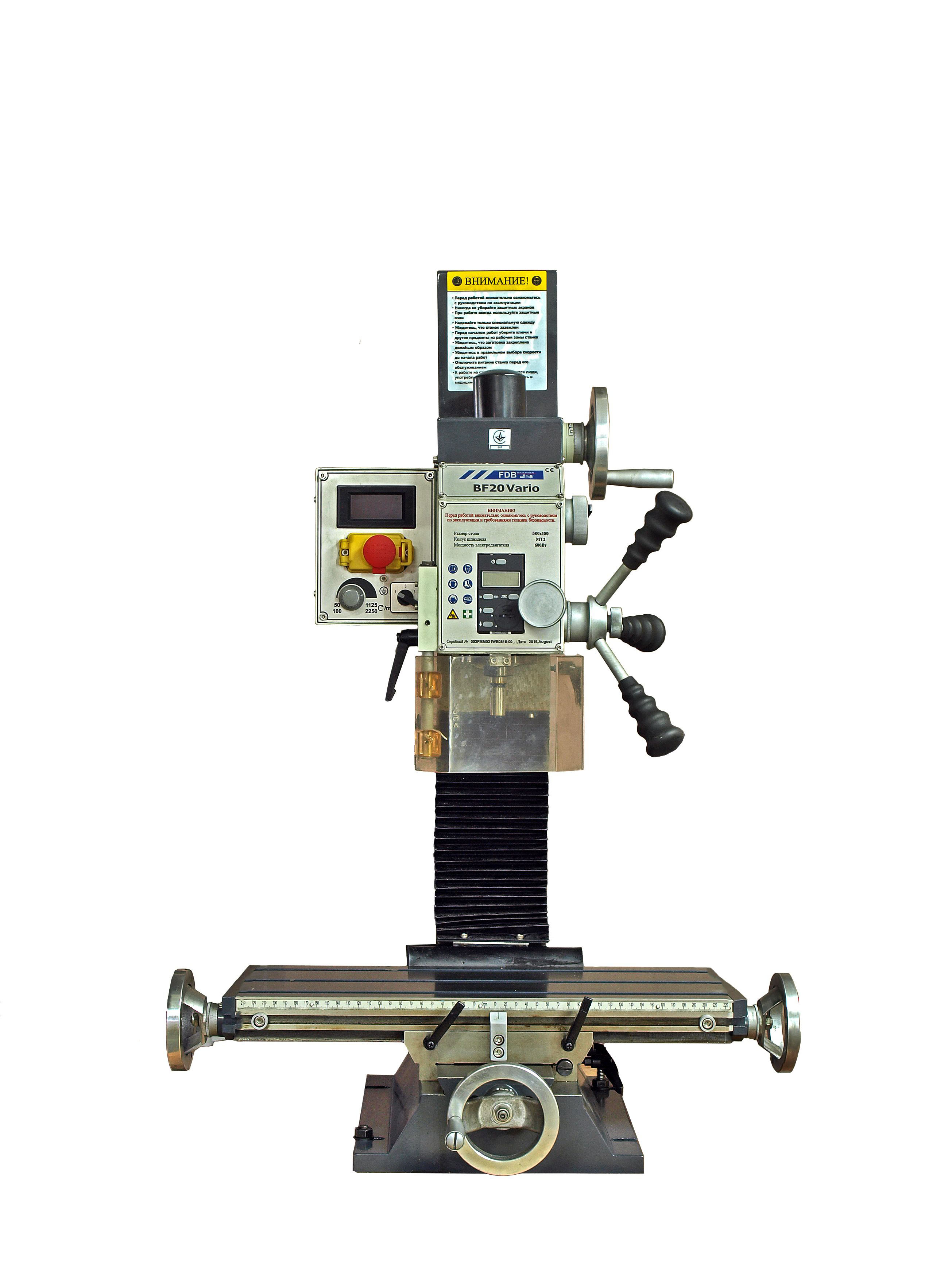

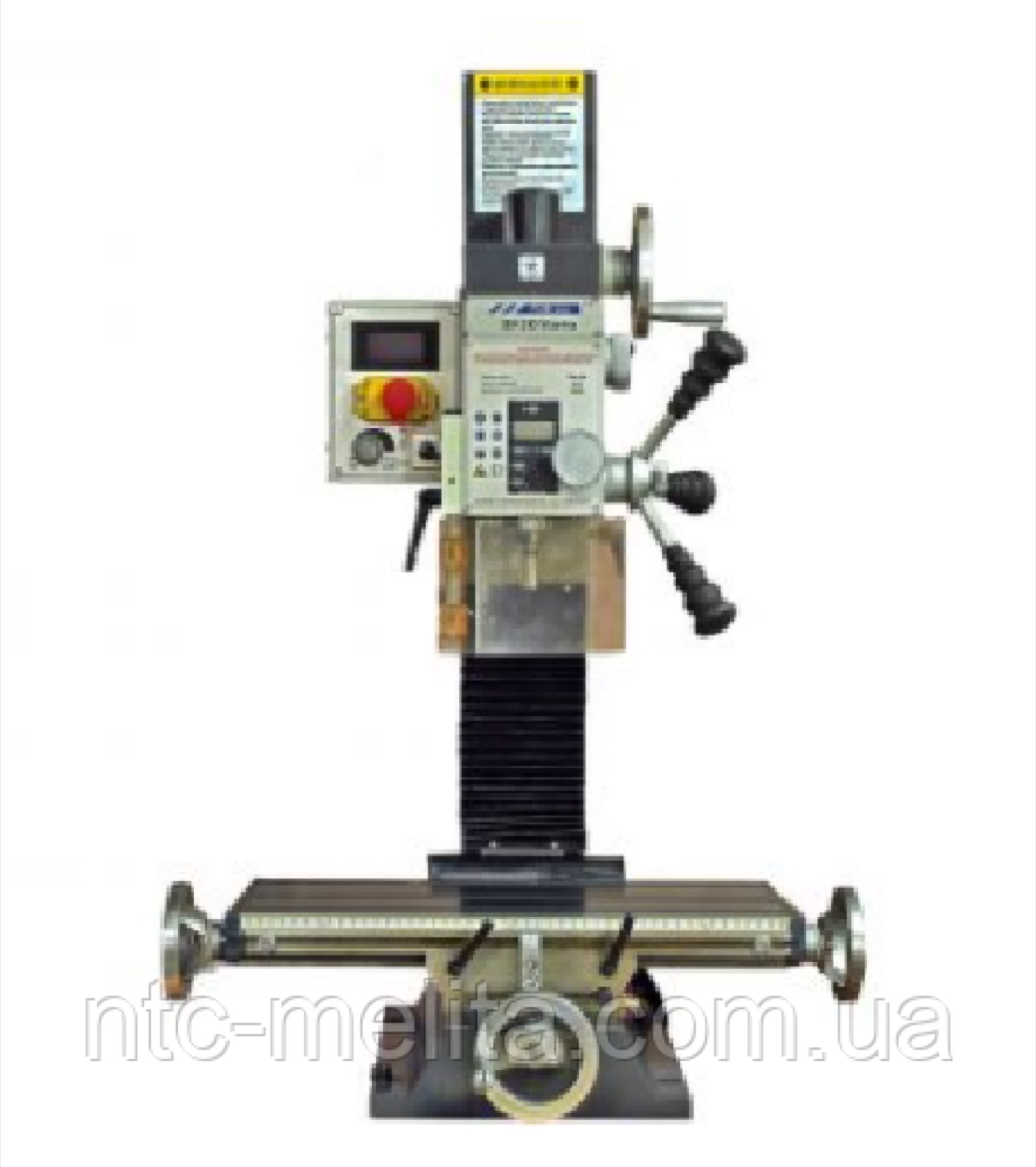

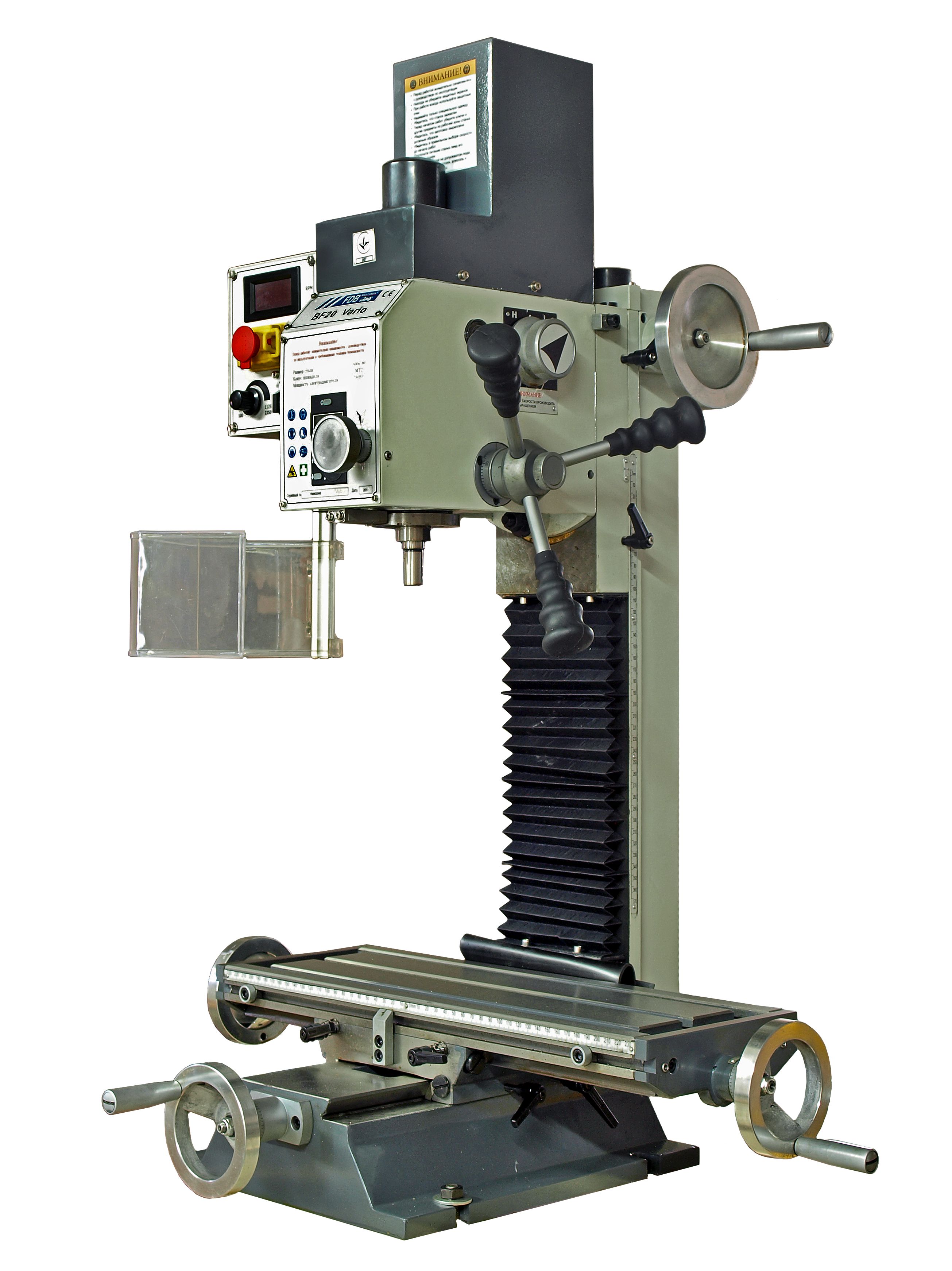

Свердлильно-фрезерний верстат BF20 Vario

Свердлильно-фрезерний верстат FDB Maschinen BF20 Vario призначений для виконання свердлильних, фрезерних і різьбонарізних робіт із заготовками з чорних і кольорових металів та їх сплавів в умовах штучного виробництва. Завдяки поєднанню фрезерування і свердління в одному верстаті зменшуються витрати на придбання додаткових верстатів, а також економляться виробничі площі. Верстат BF30 Vario призначений для використання в умовах штучного і дрібносерійного виробництва на підприємствах з низьким навантаженням, у ремонтних майстернях, інструментальних цехах тощо. Обладнання характеризується легкістю освоєння та експлуатації, високою надійністю та простотою обслуговування.

Особливості універсального свердлильно-фрезерного верстата FDB Maschinen BF 20 Vario:
Зручна панель керування
Праве/ліве обертання шпинделя;
Напрямна фрезерної головки, захищена кожухом;
Короткий кінематичний ланцюг;
Потужний електродвигун;
Точна подача під час фрезерування;
Подача рукояткою під час свердління;
Регульований обмежувач переміщення столу.


Технічні характеристики:

Модель	BF 20 Vario
Електропостачання
Напруга двигуна приводу шпинделя, В	220 В ~50 Гц
Потужність електродвигуна приводу шпинделя, кВт	0,75
Тип електродвигуна приводу шпинделя	постійного струму
Параметри інструмента
Максимальний діаметр свердління (сталь), мм	20
Максимальний діаметр торцевого (дискового) фрезерування, мм	65
Максимальний діаметр вертикального фрезерування, мм	20
Шпиндель
Кількість ступенів	2
Регулювання обертів	Безступеневе регулювання
Швидкість обертання шпинделя, об/хв	50 - 2250
Спосіб зміни швидкості обертання шпинделя	електронний
Напрям обертання шпинделя	праве/ліве
Конус шпинделя	MK 2
Різьба затискної тяги шпинделя	М 12
Переміщення пінолі, мм	50
Максимальна відстань від центру шпинделя до колони, мм	185
Максимальна відстань від шпинделя до столу, мм	330
Фрезерна головка
Діапазон кутів повороту (нахилу) шпиндельної головки, град	± 90°
Переміщення шпиндельної головки (Z), мм	270
Підйом/опускання	ручний
Координатний стіл
Розмір столу (ДХШ), мм	500x180
Поздовжнє переміщення столу (Х), мм	280
Поперечне переміщення столу (Y), мм	185
Розмір Т-подібних пазів, мм	12
Кількість пазів, шт	3
Відстань між пазами, мм	63
Максимальне навантаження на стіл, кг	н.д.
Регулювання глибини свердління	+
Функція нарізання різьби	-
Точна подача пінолі	+
Підсвічування робочої зони	-
Тумба під верстатом	-
УЦІ (пристрій цифрової індикації)	опціонально
МОР (система подачі мастильно-охолоджувальної рідини)	опціонально
Потужність електронасоса МОР, Вт	-
Габаритні розміри зібраного верстата
Довжина, мм	740
Ширина, мм	550
Висота, мм	920
Маса верстата, кг	103
