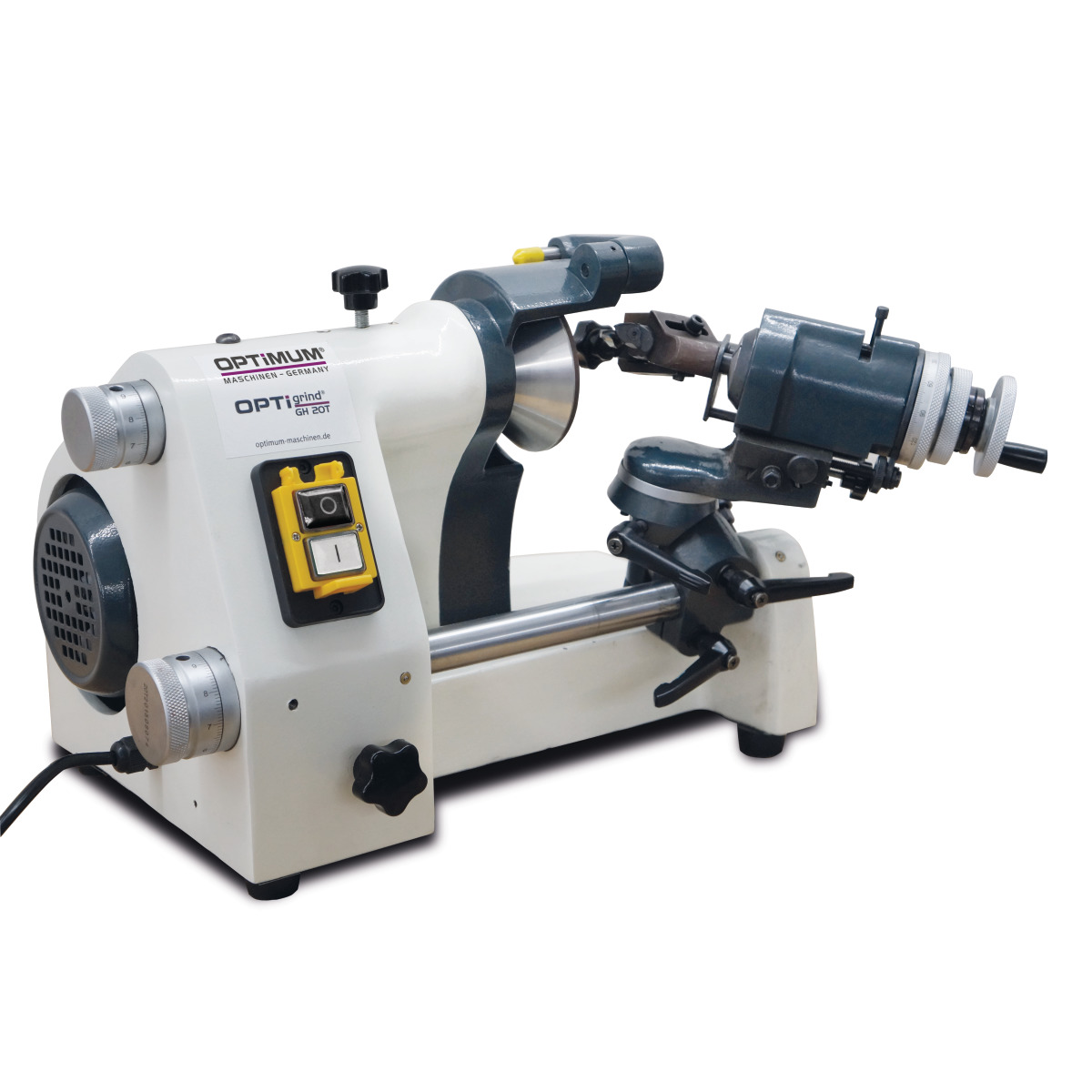

Станок для заточки инструмента OPTIgrind GH 20T

Техническое описание:

• Широкоуниверсальный заточной станок, применяемый для заточки различного режущего инструмента с возможностью заточки различных углов геометрии режущих кромок, как положительных, так и отрицательных углов.
• Станок для заточки свёрл GH 20T имеет широкий диапазон настройки углов подвижного узла держателя затачиваемого инструмента.
• В конструкции OPTIgrind GH 20T установлены два устройства зажима затачиваемого инструмента, на одном из них можно затачивать концевые фрезы, режущую кромку и ленточку свёрл, центровочные свёрла, на другом — токарный инструмент и т. д.
• Высокая точность обработки инструмента на заточном станке OPTIgrind GH 20T обеспечивается за счёт надёжной литой станины, которая благодаря своему весу легко гасит вибрации, а прецизионный шпиндель позволяет выполнять обработку с высокой точностью.
• Потребители отмечают, что заточной станок OPTIgrind GH 20T прост в управлении и надёжен в эксплуатации.
• Индексная головка имеет 24 положения фиксации углов поворота.
• В комплект поставки входит 5 шт. цанг 5С размером 4/6/8/10/12mm.
• Регулируемые маховики с микроподачей и лимбами.
•

Технические характеристики:
Модель заточного станка	GH 20T
Номер арт.	3100125
Электродвигатель	370 Вт
Напряжение питания	380 В
Число оборотов	5000 об/мин
Максимальная окружная скорость круга	35 м/с
Продольная подача держателя инструмента	140 мм
Микрометрическая продольная подача держателя инструмента	18 мм
Микрометрическая поперечная подача держателя инструмента	6 мм
Регулировка вертикального / обратного угла	0° — 40°
Регулировка горизонтального угла / шлифование конусов	0° — 180°
Регулировка отрицательного угла	0° — 52°
Заточка однозубых фрез*	до ø12 мм
Заточка токарных резцов	до 21 х 21 мм
Заточка свёрл*	до ø от 4-х до 12 мм
Заточка концевых фрез*	до ø12 мм
Тип цанг	385E (5C) DIN 6341 Ø 37,5 мм; L = 89 мм; 20 °
Размер цанг	Ø 4/6/8/10/12 мм
Габаритные размеры станка	350 x 450 x 350 мм
Масса станка	45 кг

Комплект поставки:

1. 5 цанг 5С размером 4 / 6 / 8 / 10 / 12 мм.

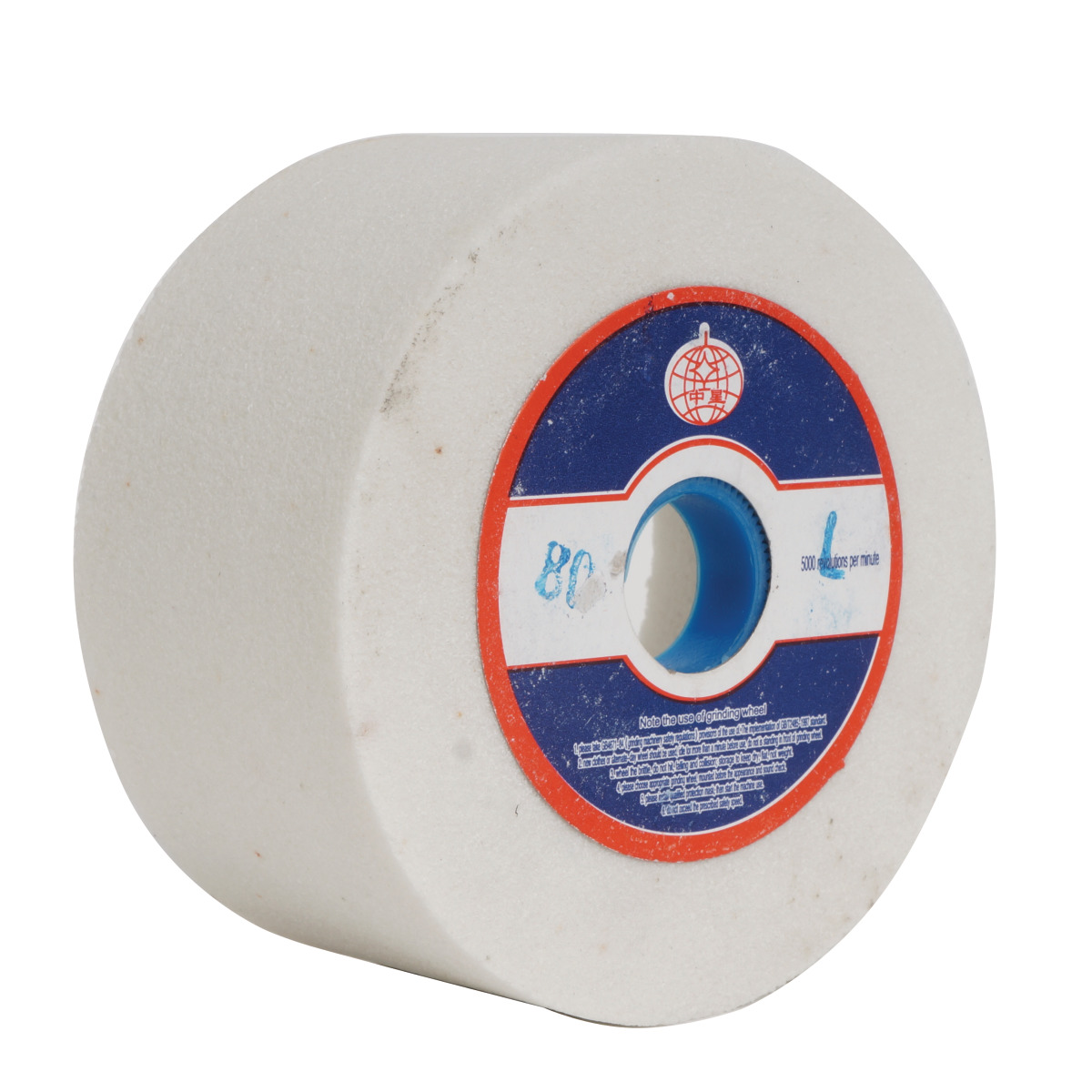

2. Корундовый круг 100 х 50 ø20 мм
3. Алмазный круг 100 х 50 ø20 мм
4. Алмаз для правки.
5. Руководство по эксплуатации на русском языке.
6. Круглый ремень, запасной — 1 шт.
7. Ключ для монтажа чашечного круга — 1 шт.
8. Стяжные кольца для механизма заточки спиральных свёрл — 1 шт.
9. Вставка для механизма спиральных свёрл — 1 шт.
10. Рукоятка для крепления патрона — 1 шт.
11. Ключ рожковый, размер 38-42 для переустановки цангового патрона — 2 шт.
12. Фиксатор перемещения шпинделя — 1 шт.

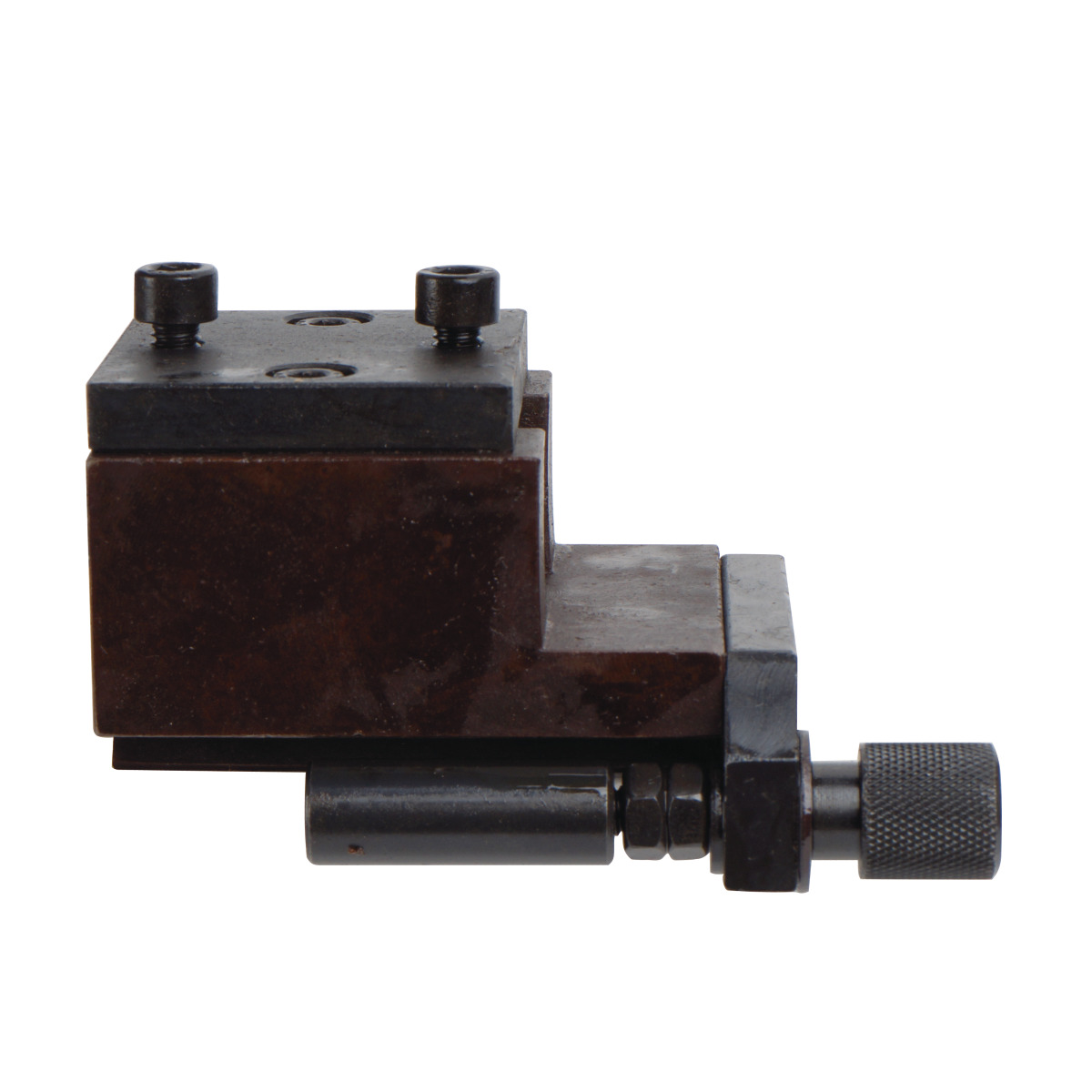

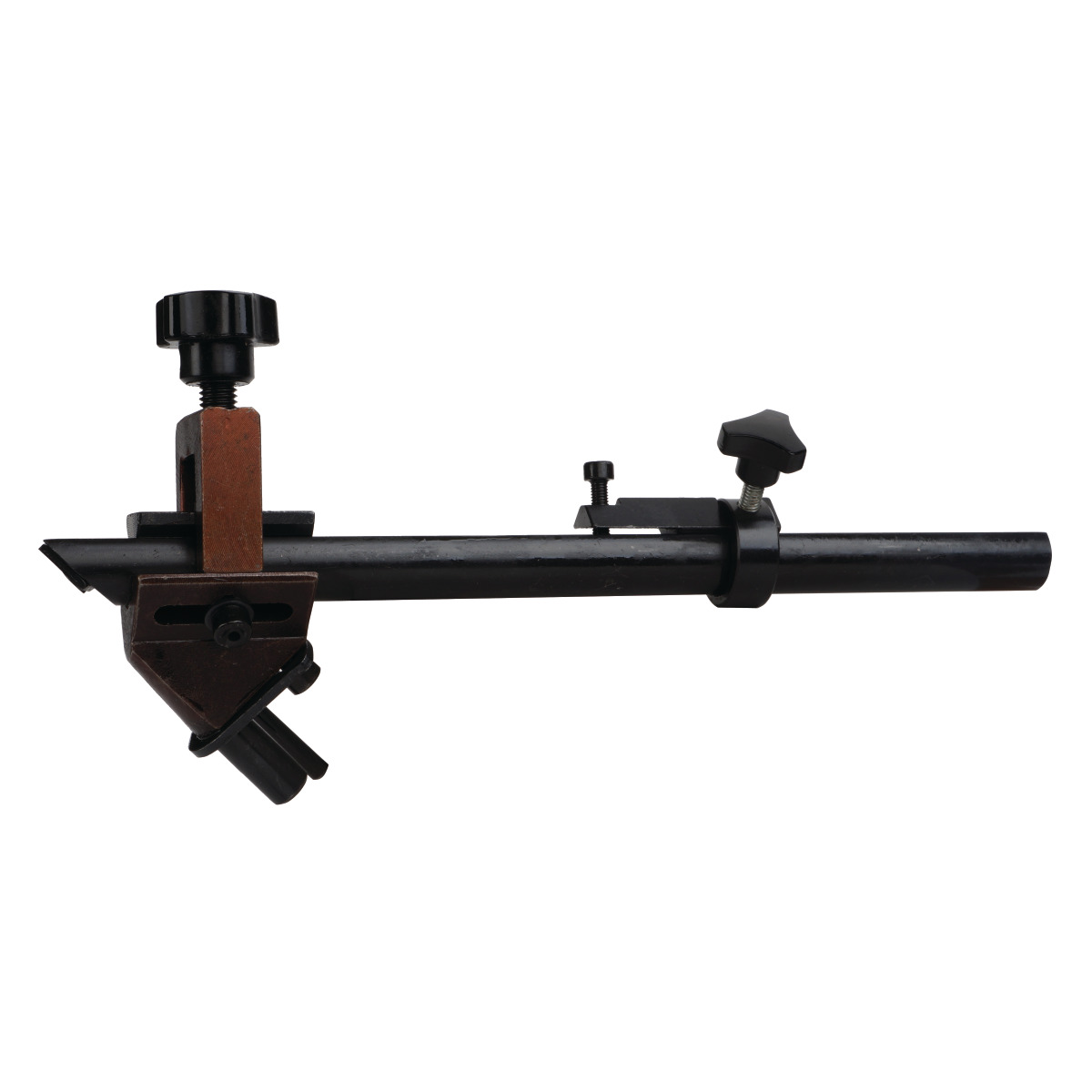

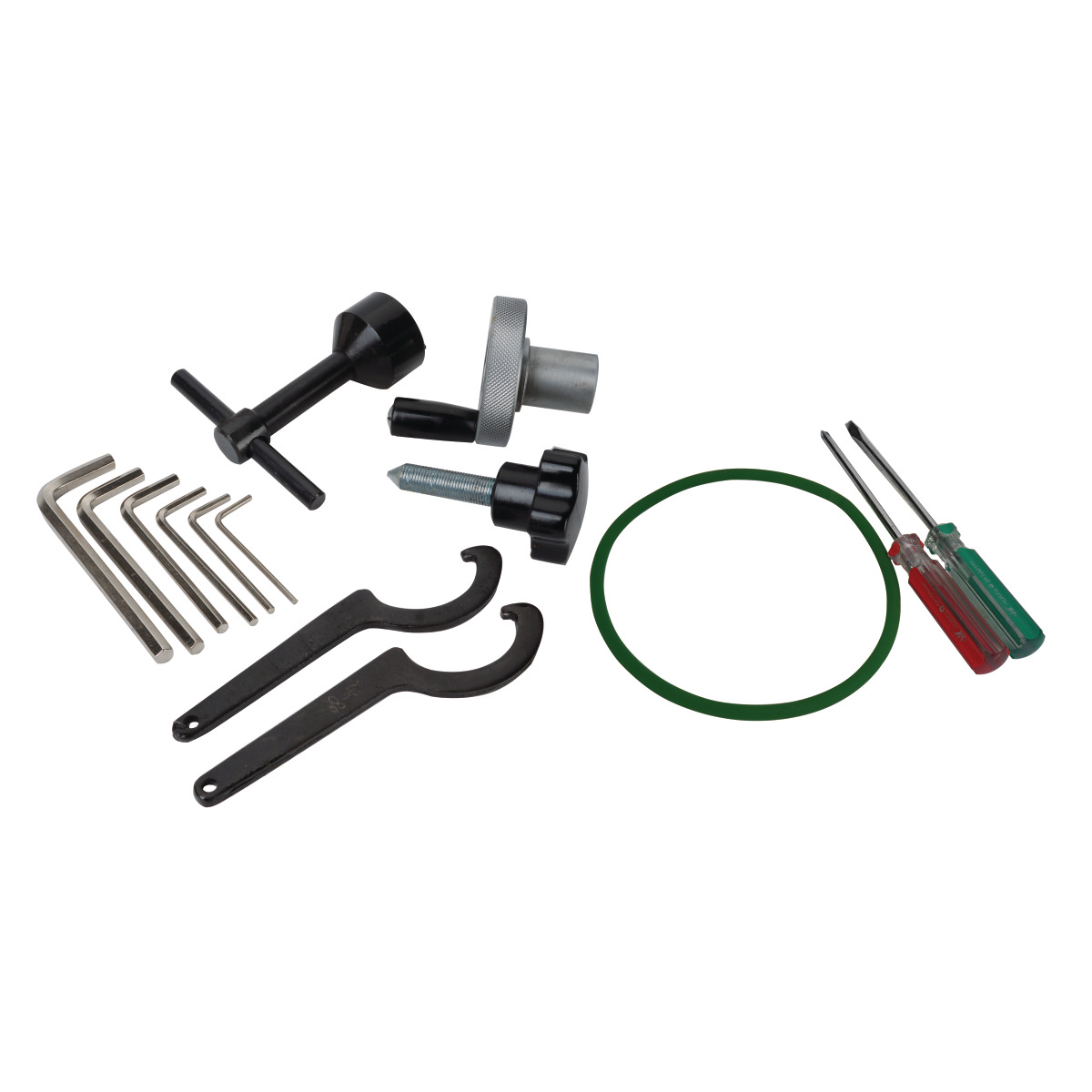

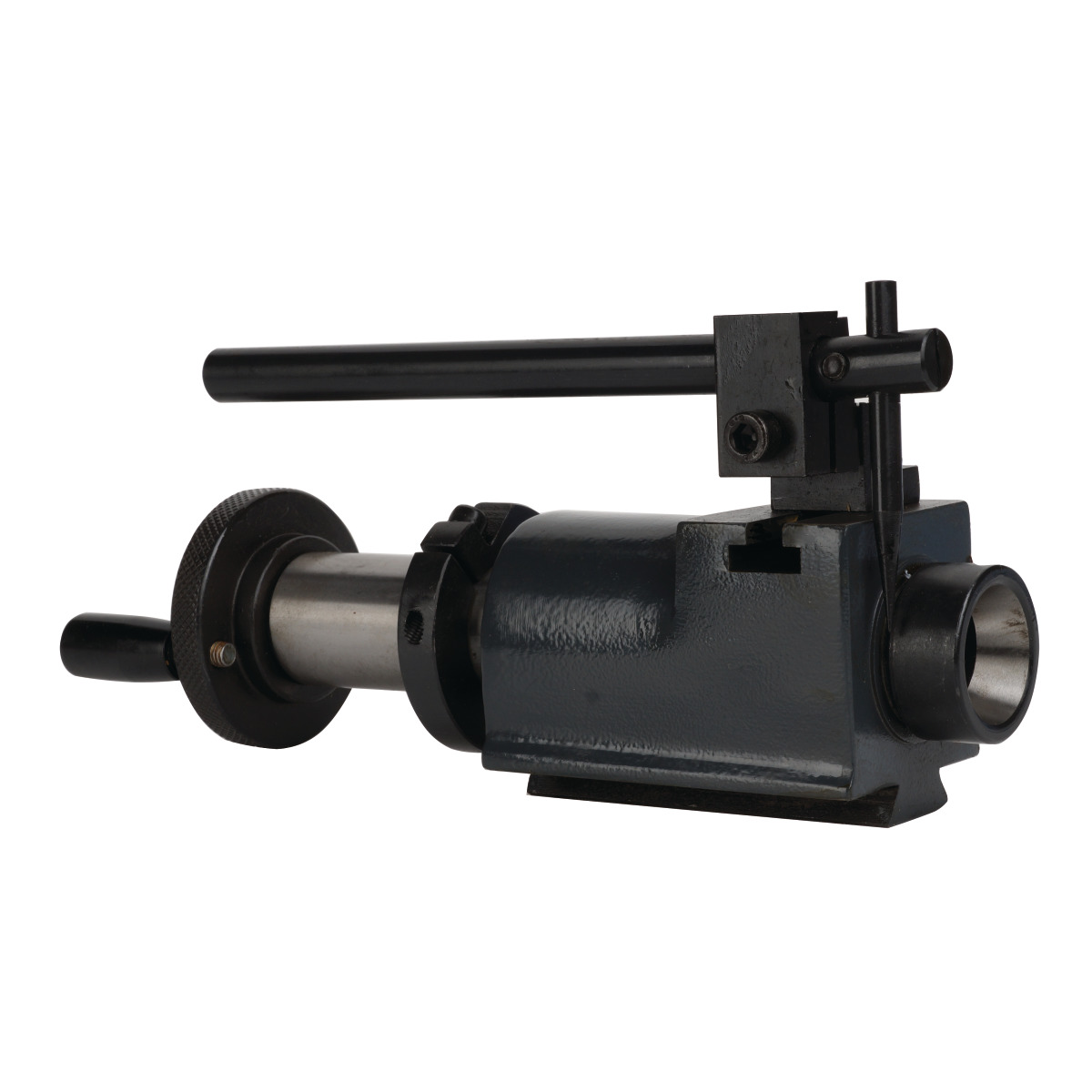

Инструмент для настройки заточного станка OPTIgrind GH 20T (поставляется в комплекте). Устройство для фиксации токарных резцов (поставляется в комплекте). Корундовый чашечный шлифовальный круг ø 100 х 51 х ø 20 мм, алмазный чашечный шлифовальный круг ø 100 х 51 х ø 20 мм (поставляются установленными на станке). Устройство для заточки спиральных свёрл. Устройство для заточки концевых фрез.

Комплект цанг 385Е (5С) DIN 6341 ø 37,5 mm, L = 89 mm., размеры цанг ø 4/6/8/10/12 mm/
