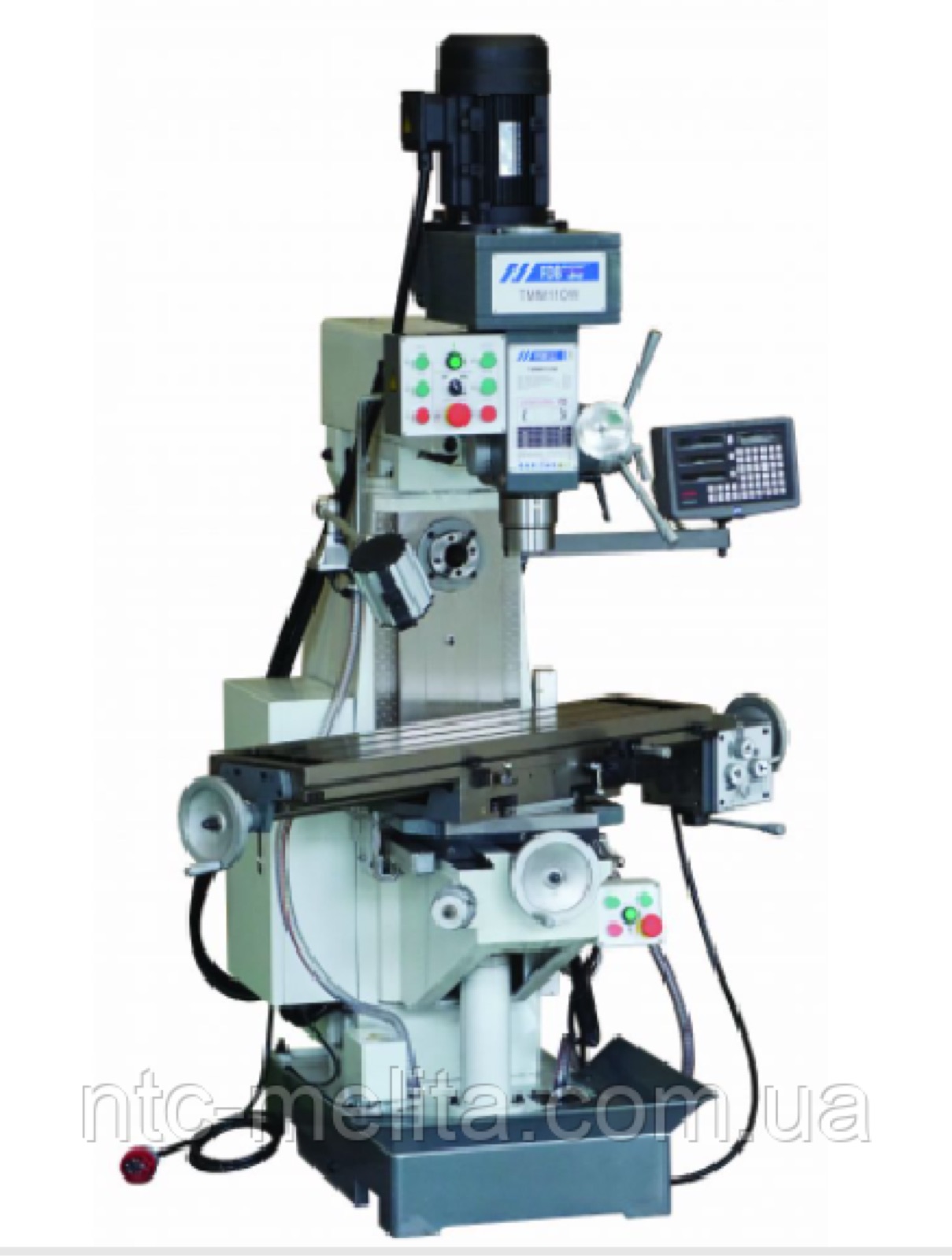

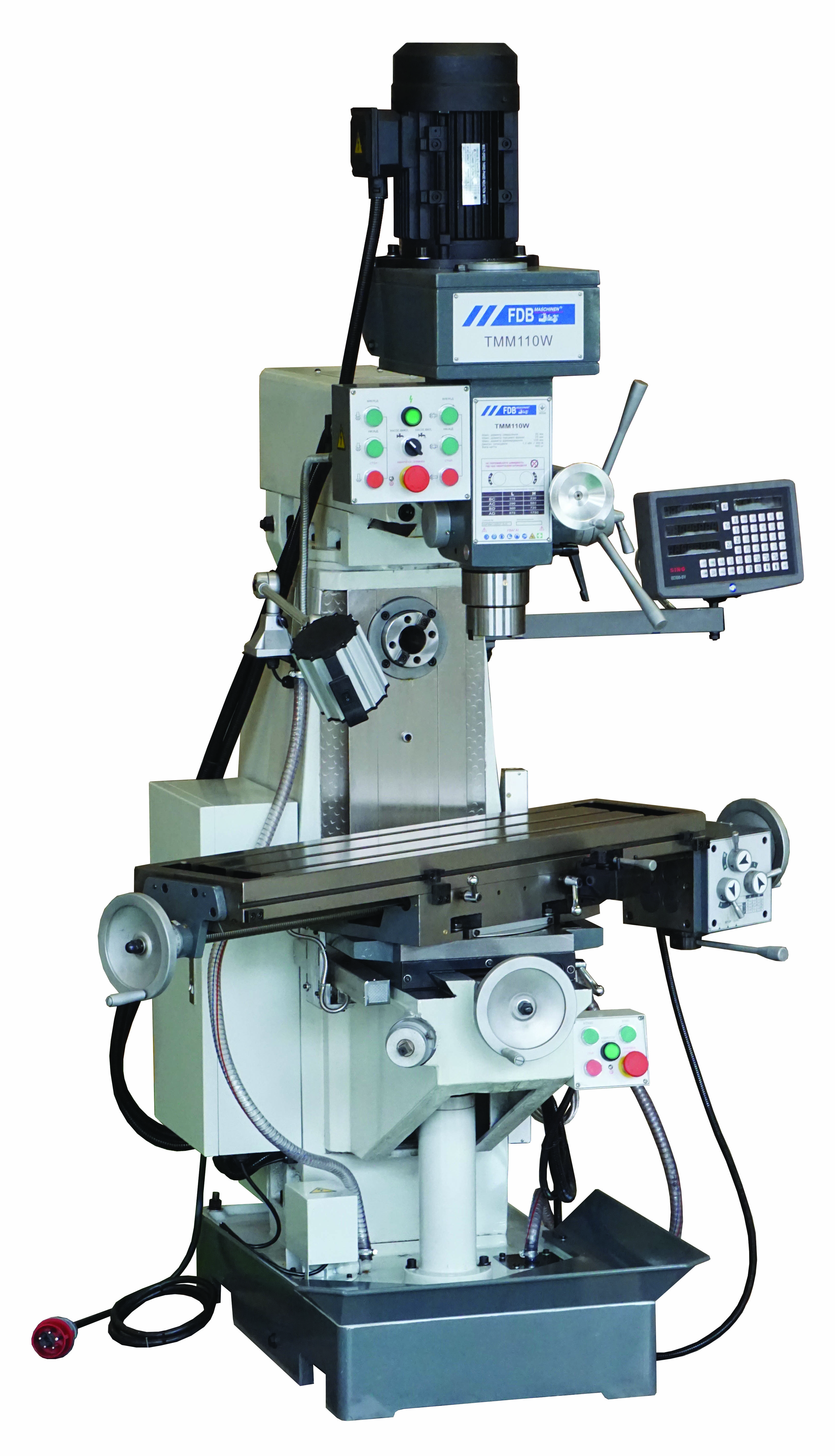

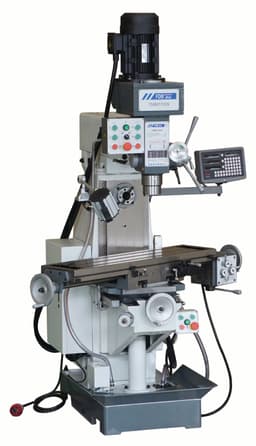

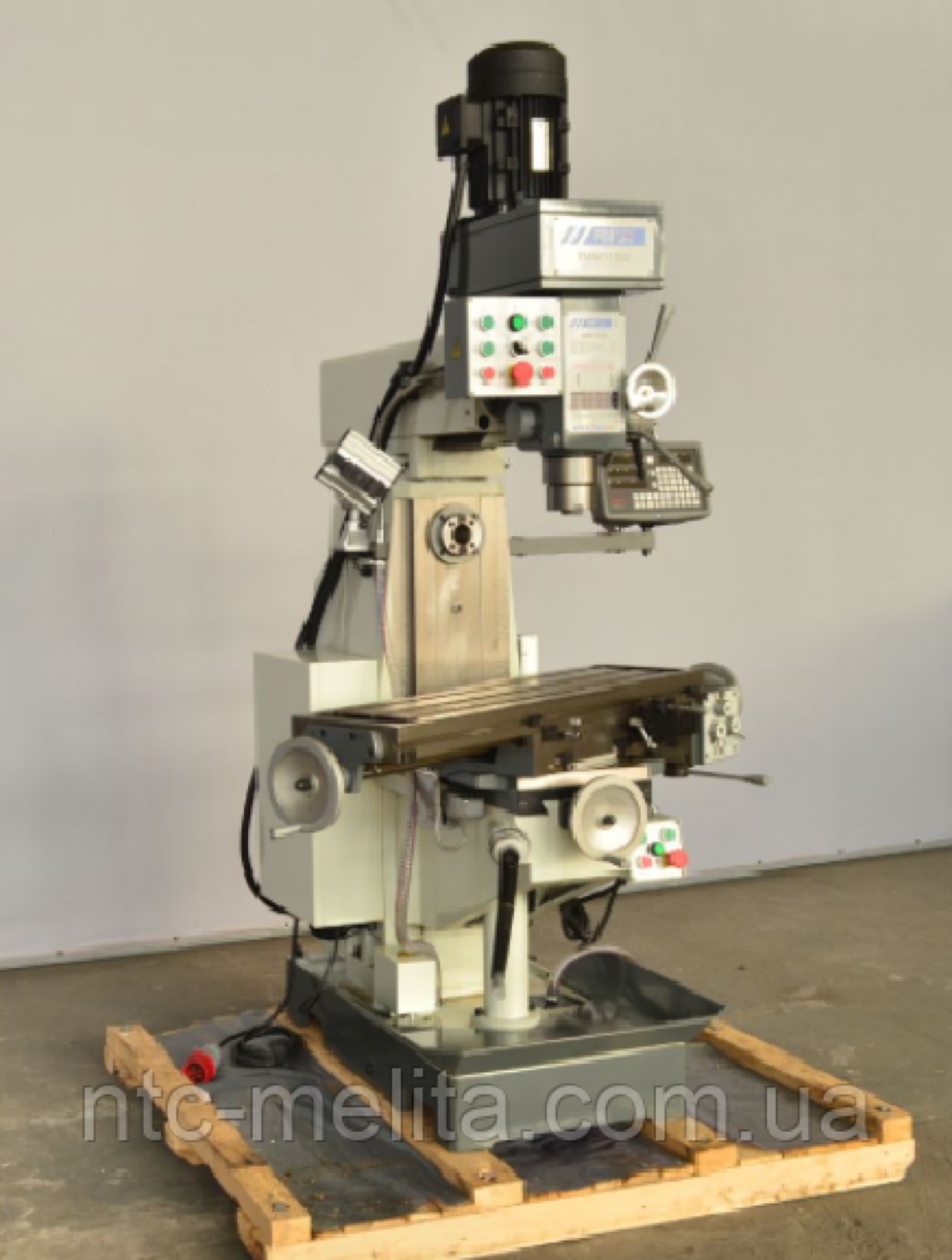

Универсально-фрезерный станок FDB Maschinen TMM110W

Универсальный фрезерный станок FDB Maschinen TMM110W с поворотным столом предназначен для выполнения различных фрезерных работ, а также сверления и нарезания резьбы. Модель TMM110W представляет собой лёгкий универсальный станок, оснащённый двумя шпиндельными блоками: горизонтальным и вертикальным; позволяет фрезеровать различные плоскости, уступы, впадины, шлицы и т. п. Станок отличается высокой надёжностью, длительным периодом эксплуатации и высокой точностью обработки.


Особенности универсального фрезерного станка FDB Maschinen TMM110W:
• Агрегат оснащён вертикально-фрезерной и горизонтальной головками, благодаря чему является многофункциональным универсально-фрезерным оборудованием.

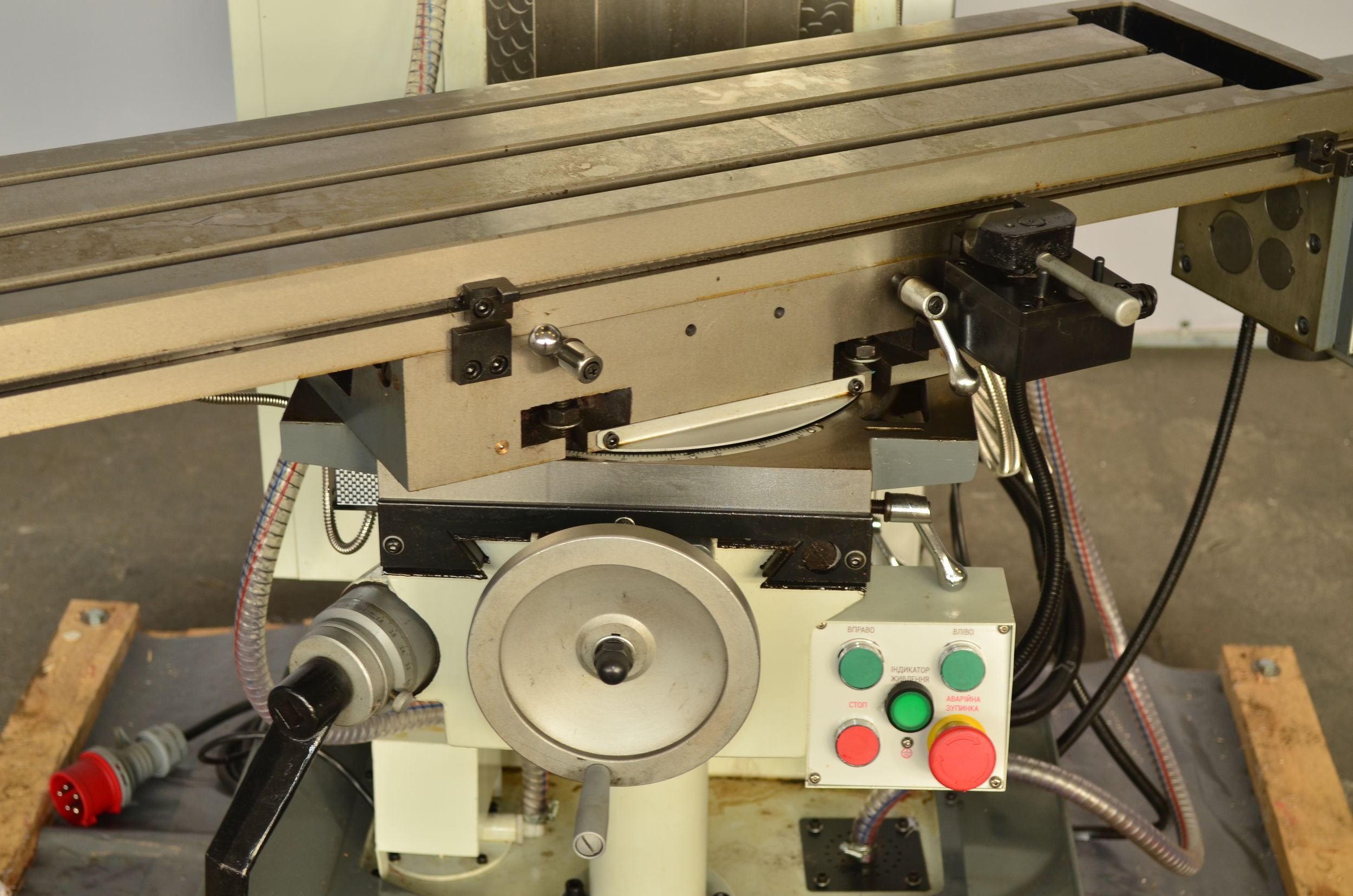

• Рабочий стол поворачивается в горизонтальной плоскости на ± 35 градусов.
• Устройство цифровой индикации (УЦИ) в базовой комплектации.
• Жёсткая массивная конструкция из высококачественного чугуна, цельная прямоугольная направляющая оси Z, массивный прецизионный стол.
• Высокая точность обработки достигается за счёт применения конических роликовых подшипников (биение пиноли не превышает 0,001 мм).
• Направляющие типа "ласточкин хвост" по всем осям.
• Система защиты двигателя, реверсивный переключатель вращения, кнопка аварийной остановки, система подачи СОЖ и центральная система смазки направляющих.
• Удобная, эргономичная панель управления.
• Главный выключатель, кнопка аварийной остановки станка в стандартной комплектации.


Технические характеристики:

Модель	TMM110W
Максимальный диаметр сверления (сталь), мм	30
Максимальный диаметр торцевого (дискового) фрезерования, мм	100
Максимальный диаметр вертикального фрезерования, мм	25
Диапазон скоростей вращения вертикального шпинделя, об/мин	115-1730
Количество скоростей вращения вертикального шпинделя	8
Диапазон скоростей вращения горизонтального шпинделя, об/мин	60-1350
Количество скоростей вращения горизонтального шпинделя	9
Напряжение электродвигателей вертикального и горизонтального шпинделя, В	380
Мощность электродвигателя привода вертикального шпинделя, кВт	1,5
Мощность электродвигателя привода горизонтального шпинделя, кВт	1,5

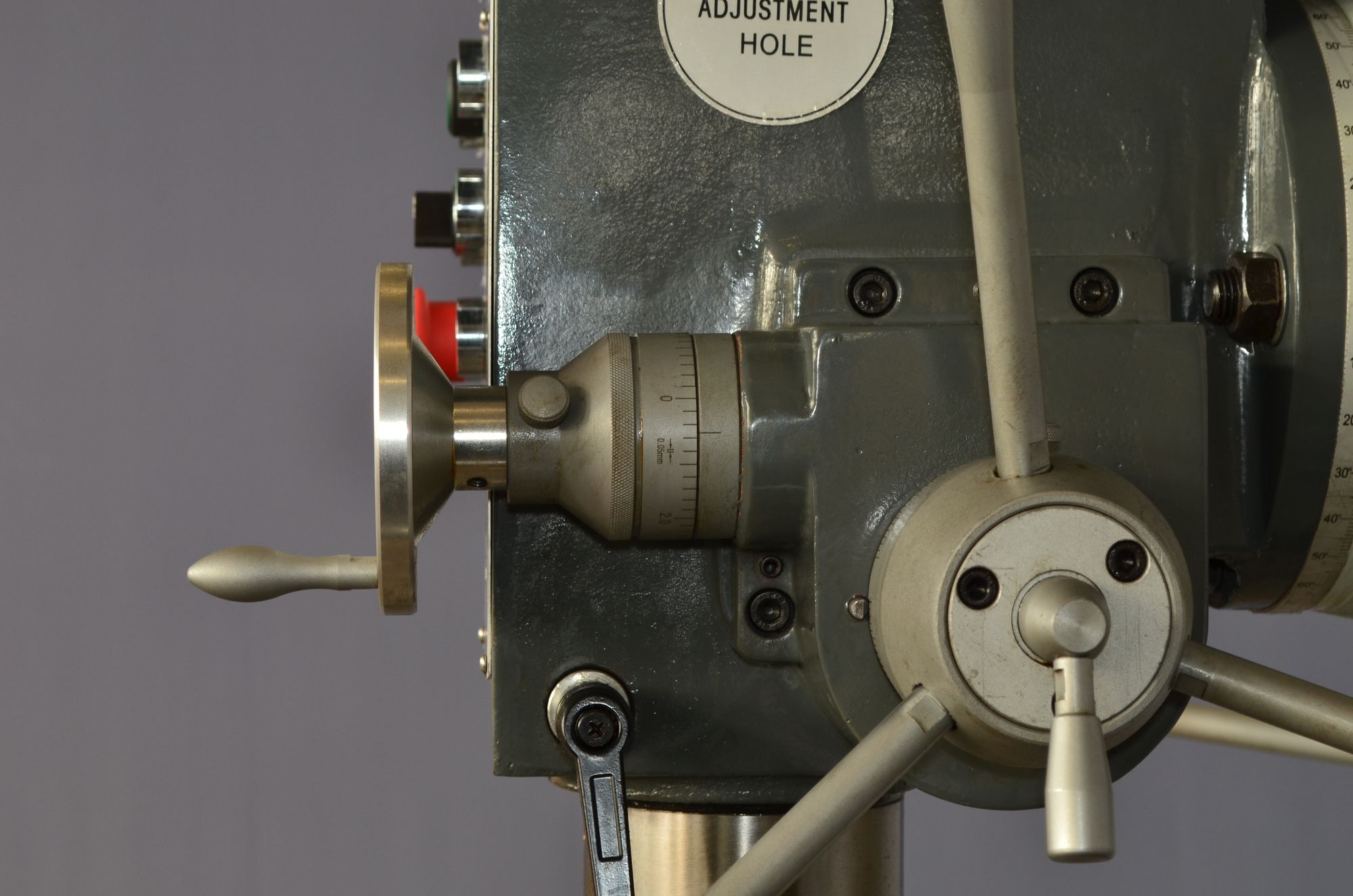

Ход пиноли вертикального шпинделя, мм	125
Расстояние «конец вертикального шпинделя - поверхность стола», мм	60-360
Расстояние «ось вертикального шпинделя - поверхность колонны», мм	250-650
Конус пиноли вертикального шпинделя	ISO40
Резьба затяжной штанги	M16
Угол наклона фрезерной головки «вправо-влево», градус	±90
Угол поворота фрезерной головки вокруг оси стойки, градус	±180
Расстояние «ось горизонтального шпинделя - поверхность стола», мм	20-320
Конус горизонтального шпинделя	ISO40
Размер стола (Д*Ш), мм	800х240
Поворот стола вокруг оси (макс.), град.	±35
Продольный ход стола (X), мм	400
Поперечный ход стола (Y), мм	230
Вертикальный ход стола (Z), мм	335
Т-образные пазы, количество / размер (мм) / расстояние (мм)	3х16х60

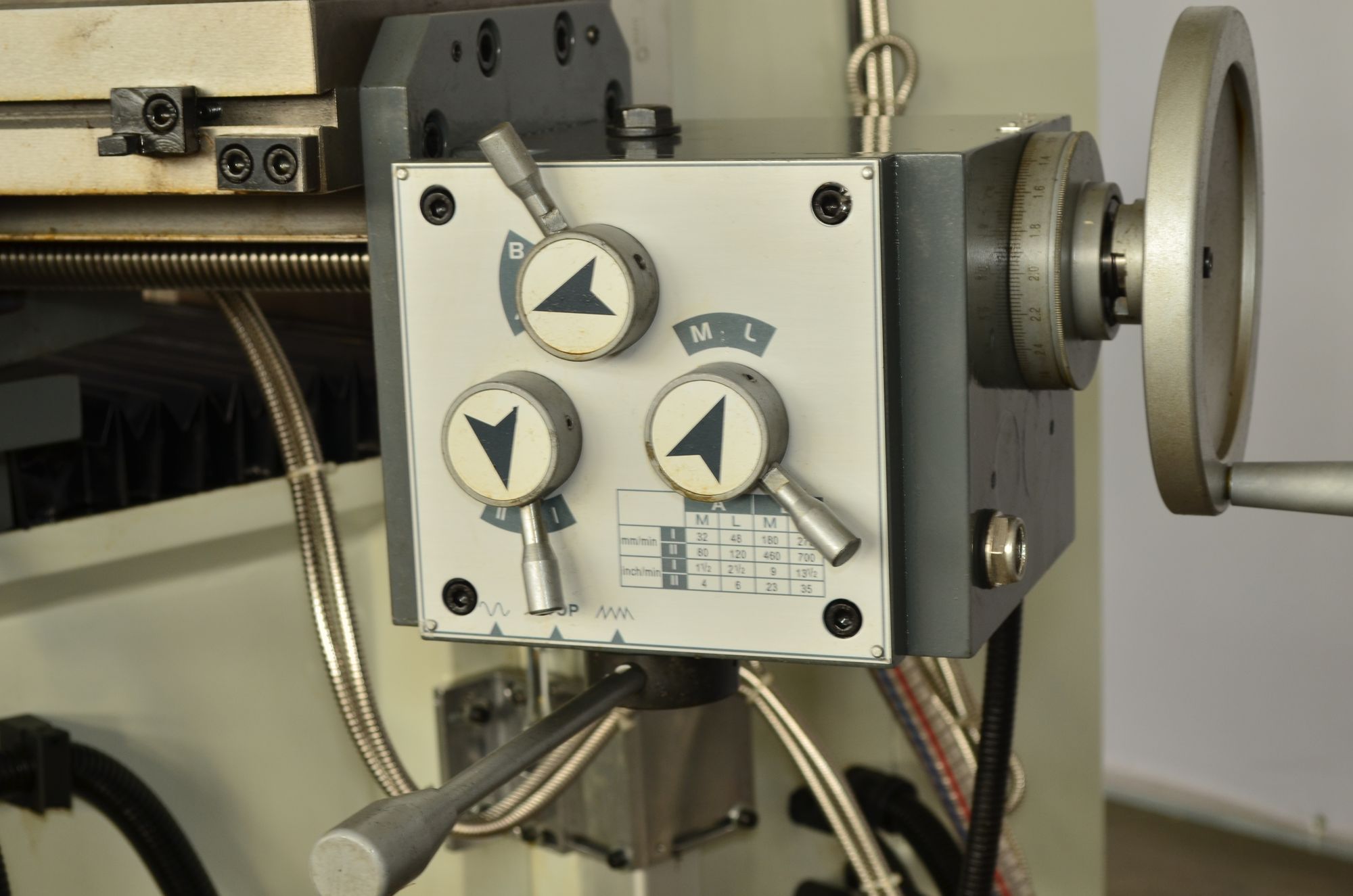

Диапазон скорости продольного перемещения фрезерного стола, мм/мин	32-700
Количество скоростей продольного перемещения фрезерного стола	8
Диапазон скорости поперечного перемещения фрезерного стола, мм/мин	--
Количество скоростей поперечного перемещения фрезерного стола	--
Диапазон скорости вертикального перемещения фрезерного стола, мм/мин	--
Мощность электродвигателя продольного и поперечного перемещения фрезерного стола, кВт	0,37
Мощность электродвигателя вертикального перемещения фрезерного стола, кВт	--
Максимальная нагрузка на стол, кг	уточн.
УЦИ (устройство цифровой индикации)	+
СОЖ (система подачи смазочно-охлаждающей жидкости)	+
Подсветка рабочей зоны	+
Вес станка нетто, кг	850
Габаритные размеры станка (Д*Ш*В), мм	1340х1140х2245
